Рис 1. Прохождение пучка через рассеивающий элемент

1 - падающий вдоль оптической оси световой поток, 2 - световой поток, прошедший через прозрачный рассеивающий элемент 3, ω- -телесный угол 1,5⁰ Br - кольцевая диафрагма внешний диаметр 21 мм внутренний 15,75 мм световой поток замеряется в пределах угла рассеивания, углы определяются геометрией кольцевой диафрагмы

Выйди из кольцевой диафрагмы поток отражается от плоского зеркала и попадает на фотоприемник, меряющий освещенность в лк. Задача 1 – Определить формулу вычисления значения светового потока в ЛМ. Задача 2 - Определить формулу вычисления значения светового потока в ЛМ, если вместо кольцевой диафрагмы установлена круглая диафрагма B_L диам. 7,5 мм

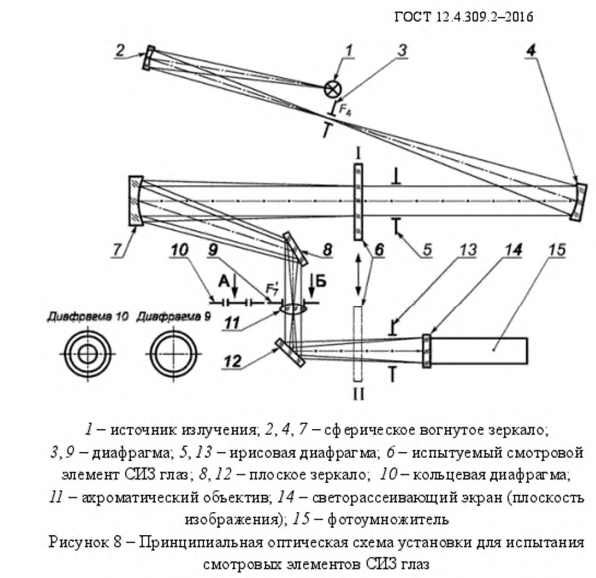

Полная схема установки EN 167:2001 page 9 ГОСТ 12 .4 309.2-2016 п. 5.5

ГОСТ 12 .4 309.2-2016 п. 5.5
