.pdfДанное распределение nотоков контролируется зависимостью
начального градиента давления вод G0 в тонких порах от темnе
ратуры, а также теnлоnроводностью пород.
Вероятно, в различных регионах в зависимости от началь
ных условий область <<стока>) nоровых вод, заключающая в себе
механизм термодинамического градиента давления, может на
ходиться на разных глубинах. Она поднимется выше по разрезу
при увеличении температурного градиента и оnустится ниже
nри его уменьшении.
Надо еще иметь в виду, что процесс миграции вод, создавае
мый термодинамическим градиентом, исследован в <<чистом виде>)
применительно к древним nлатформам, где скоростью осадкаоб разования можно nренебречь (v0 = О) и гидродинамический ре жим подземных вод близок к застойному. Не учтена также регио нальная миграция вод. Все эти процессы мoryr наложиться один
на другой и существенно изменить процесс миграции вод.
ПРЯМЫЕ НАБЛЮДЕНИЯ И ОЦЕНКА ЗНАЧЕНИЙ
ТЕРМОДИНАМИЧЕСКИХ ГРАДИЕНТОВ В ПРИРОДНЫХ УСЛОВИЯХ
Непско-Ботуобинская аmеклиза. Непско-Ботуобинская ан
теклиза (НБА) является перспективным в нефтегазоносном
отношении районом Сибирской nлиты. Нижняя часть разреза
НБА представлена древними уплотненными терригенными от ложениями рифей-вендского возраста, верхняя часть - карбонатно-галогенными nородами кембрийского возраста[15].
На северо-восточном участке НБА развита толща многолетне
мерзлых пород.
На рис. 4 nредставлено по результатам изучения скважин на nлощадях и месторождениях НепскоБотуобинекой антеклизы изменение измеренных пластовых давлений с глубиной. Кривые
наблюдаемых давлений сопоставлены с кривыми нормальных
гидростатических давлений, вычисленных с учетом реальной
минерализации nластовых вод.
Для терригенных отложений рифей-вендского возраста, за
легающих в районах НБА, свободных от многолетнемерзлых nород (рис. 4, а), среднее значение градиента наблюдаемых пластовых давлений (др 1дh) составляет 9,5 · 10-з МПаjм, а
средний градиент нормального гидростатического давления при
средневзвешенной nлотности (о. = 1,14 · 103 кr/м3) составляет
(дрfдh) =11,2·1О-3 МПаjм.
Г. С.
21
""' ""' 1
h,м
о |
|
|
|
|
|
|
|
|
|
|
|
---------- |
|
|
|
|
|
|
|
|
|
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
~---- |
|
|
|
|
|
|
||
2000 |
|
|
|
|
|
|
|
|
||
|
|
|
'- |
1--._------ |
|
|
|
|
||
|
|
|
|
|
|
|
|
|||
3000 |
|
|
|
|
1 |
~-1------ |
|
|||
|
|
|
|
|
~- |
|
||||
4000 |
|
|
|
|
|
|
||||
о |
10 |
20 |
30 |
40 |
||||||
|
|
|||||||||
|
|
|
|
|
а |
|
|
|
Рnл,МПа |
|
h,м |
|
|
|
|
|
|
|
|
|
|
о |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
--------- |
|
|
4000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
20 |
30 |
40 |
||||||
о |
||||||||||
|
|
|
|
б |
|
|
|
Рпл,МПа |
h,м
1ООог--- |
~~~~~~ |
---- |
|
~-J---- |
==-- |
|
|||||
200Ог------ |
~~-- |
~~~~~~l.------- |
|
|
|||||||
3000г------ |
~o |
~~------ |
|
~~ |
~~~~~~~=== |
|
|||||
40000~---- |
----- ---- |
|
_l--- |
==:~ |
|
||||||
|
|
10 |
|
|
20 |
30 |
40 |
||||
|
|
|
|
|
|
в |
|
|
|
Рnл,МПа |
|
h,м |
|
|
|
|
|
|
|
|
|
|
|
о |
|
|
|
|
|
|
|
|
|
|
|
~.м) |
|
|
|
|
|
|
|
|
|
||
1000~ |
· |
т~· |
|
|
|
|
|
|
|||
200. |
|
|
|
|
_____--- |
|
|||||
зrnю1 |
|
|
----------- |
|
j |
1 |
|
1 |
|||
400QL------- |
~------ ------- |
|
L |
|
|
L----- |
~ |
|
|||
|
|
|
|||||||||
о |
10 |
|
|
20 |
30 |
40 |
|||||
|
|
|
|
|
|
г |
|
|
|
Рпл,МПа |
~1 г-----12 ~3
Рис. 4. Сопоставление измеренных и нормальных гидростатических пластовых давлений
для отложений Непско-Ботуобинской антеклизы:
а- терригеиные рифей-вендские отложения в зоне, где отсутствуют многолетнемерзлые породы (дтовско-Верхнечонское поднятие);
б- то же, в зоне развития многолетнемерзлых пород (Пеледуйское-В11люйско-Джербинское поднятие); в- карбонатно-галогенные кембрийские отложения (многолетнемерзлые породы отсутствуют); г- то же, в зоне развития многолетнемерзлых пород;
1- толшина М М П; 2- кривая нормального гидростатического давления; J - кривая измеренных пластовых давлений
Поскольку пластовые и поровые давления в древних осадоч ных бассейнах обычно равны, то средний термодинамический
градиент поровых давлений в низкопроницаемых разностях nо род (глинах) найдем no формуле
(др 1 дh)тдг =(др 1 дh)наб -(др 1 дh)r. с
= 9,5 ·lо-з -11,2.103 = -1,7 .lо-з МПа 1 м.
В терригеиных рифей-вендских отложениях, находящих
ся в зоне развития многолетнемерзлых nород НБА, термо
динамический градиент nоровых давлений увеличивается
(рис. 4, б). Эта зона имеет более высокую тектоническую на
рушенность, увеличенную вертикальную nроницаемость тол
щи и более интенсивную нисходящую фильтрацию, более
интенсивный рост минерализации с глубиной. Для этой зоны
сnраведливо:
(др 1 дh)тдг = 8,0 ·10-3 - 11,5 .Jо-з = -3,5. 10-з МПа 1 м.
В карбонатно-галогенной толще разреза также наблюдается отрицательный термодинамический градиент (рис. 4, в, г). Од
нако картина здесь неоднозначна.
Трещиноватые засолоненные доломиты и доломитизирован
ные известняки осинекого и частично юряхского горизонтов,
залегающие между мощными nачками солей, имеют в этой части
разреза nовышенные nластовые давления с коэффициентом аномальности 1, 1-1 ,2. Это объясняется уменьшением объема открытых пор в этих трещиноватых nородах (за счет выnадения
кристаллической соли из nластовых рассолов), а также проник новеннем пластовой соли в трещины. Хорошая гидравлическая изолированность этих межслоевых отложений способствует об
разованию nовышенных давлений.
Во всех других вышележащих отложениях карбонатно-гало
генной толщи ясно наблюдается отрицательный градиент nо
рового давления (см. рис. 4, в):
(др 1 дh)тдг = 9,0 · 10-3 - 11,2 ·10-3 = -2,2 · 10-3 МПа 1 м.
Волrо-Уральская нефтеrазоносная провинция. Разрез в этом древнем осадочном бассейне сложен в основном карбонатными
23
отложениями пермскогокаменноугольного и девонского воз
раста. В нижней части разреза залегает пачка терригеиных пород
девонского возраста, имеющая основные запасы нефти.
На рис. 5 видно, как с глубиной изменяются пластовые даме ния в различных районах Волго-Уральской нефтегазоносной про винции [3]. Штриховой линией нанесены кривые нормального
гидростатического давления. Этот рисунок свидетельствует о том, что подавляющее большинство точек наблюдений на графиках
давлений располагается между кривыми нормального и условно
го гидростатического давлений. Причем до глубины 2000 м в ин тервале залегания плотных карбонатных отложений измеренные давления для большинства районов практически совпадают с кри вой условного гидростатического давления, а для Куйбышевекой
и Оренбургской областей - даже ниже условного гидростатичес
кого давления. Очень важно отметить, что наклон наблюденных кривых так же, как и на рис. 5, отличен от наклона кривой нор мального гидростатического давления. Изменение положения ста
тического уровня воды или альтитуды скважины увеличивает раз
брос кривых, но не может повлиять на угол их наклона.
Если, исходя из рис. 5, принять за среднее значение градиента
кривых пластовых давлений градиент кривой условного гидро
статического давления, то можно определить среднее для всей
провинции значение термодинамического градиента давления
поровых вод:
(др 1 дh)тдг = 10,0 .lо-з -11,5 ·10-3 = -1,5 .lо-з мпа 1 м.
Эти экспериментальные данные сопоставлены и с теорети
ческими кривыми на рис. 3, где также приведены эксперимен тальные данные У. Фертла [19].
ОБРАЗОВАНИЕ АНОМАJIЬНЫХ ПЛАСТОВЫХ
ДАВЛЕНИЙ
Изучение аномальных пластовых давлений, природа их об
разования, а также закономерность распространения как по пло
щади, так и по разрезу имеют важное практическое значение
для поисков, разведки и разработки месторождений нефти и газа. Отсутствие фактических данных о значениях пластовых дав лений приводит к серьезным осложнениям в процессе бурения скважин: поглощению промывочной жидкости, прихватам бу рового инструмента, выбросам; затрудняется интерпретация дан
ных геофизических исследований скважин.
24
|
|
|
|
|
|
|
|
c=J |
LSJ |
LSJ |
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
3 |
о |
|
|
|
~100:~ |
|
|
|
|
|
|
|
|||||||
|
|
|
|
б) |
i1ooo~-------в) |
|||||||||
|
0 |
100 |
200 |
300 |
|
о~~~~~~~~~100 200 300 |
о |
100 |
200 300 |
|||||
ifi>2000 |
|
----- |
, ___ _ |
|
|
|
|
. |
~ 2000 |
------- |
||||
Е: |
|
|
|
|
----- |
|
L |
|
|
Е |
|
-------- |
||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
ПЛАСТОВОЕ ДАВЛЕНИЕ Р,кгс{см' |
|
ПЛАСТОВОЕ ДАВЛЕНИЕ Р,кгс{см' |
|||||||||
|
|
|
|
|
|
|
||||||||
:1: |
|
---- |
|
|
|
|
|
|
----- |
|
1000 ··. |
------------ |
е) |
|
<1000 ~ ~1000~ |
||||||||||||||
:~о~ |
||||||||||||||
::r |
о~,-- :s: 200 о.~-- |
~ 2000 |
......::~---- |
|||||||||||
:s: |
2000 |
|
---------- |
-- |
|
~ |
|
|
|
.. ···. ---:------- |
Е 3Ооо |
|
··-:•..,~-,-:------- |
|
~ |
3000 |
|
|
--------, |
с:: |
3000 |
|
••• |
|
|||||
с:: |
|
|
|
L- |
|
. '• ~.: ·. |
4000 |
|
|
|||||
L- |
4000 о |
|
|
|
|
|
400 |
|
|
|
7 |
|
||
100 200 |
300 |
|
400 |
|
о |
100 |
200 300 350 |
|
|
|||||
|
|
|
|
0~~1~00~~2~00~3~0=0~4~0~0~450 |
||||||||||
|
ПЛАСТОВОЕ ДАВЛЕНИЕ Р, кгс{см' |
|
ПЛАСТОВОЕ ДАВЛЕНИЕ Р,кгсtсм' |
ПЛАСТОВОЕ ДАВЛЕНИЕ Р,кгсtсм' |
||||||||||
|
|
|
|
|
Рис. 5. Изменение дамения пластовых вод с глубиной дпя различных районов Волго-Уральской нефтеrазоносной провинuии [3]:
а- Пермекая область; б- Башкортостан; в- Татарстан; г- Куйбышевекая и Оренбургская области; д - Саратовская область; е - Волгоградская область;
1- кривая нормального гидростатического давления; 2- кривая условного гидростатического давления;
З- кривая средних измеренных значений давлений
tv
V1
Значение парового давления определяется по геофизическим данным. Прогнозирование пластового давления основано на том,
что в природных условиях оно равно или пропорционально по
ровому давлению пород, вмещающих коллекторы.
Критерием аномальности принято считать значение нормаль
ного гидростатического давленияр", т. е. ожидаемого пластового
давления, уравновешенного давлением, создаваемым столбом минерализованной воды высотой от вскрываемого пласта до
устья скважины.
Для аномально высокого пластового давления Р характерно
неравенство Р., > р" (АВПД), для аномально низког~ пластового
давления Р," - неравенство Р"" < Р" (АНПД).
Аналогично определяются аномальные поравые давления (АВПоД или АНПоД).
При прогнозировании аномальных давлений независимо от
типа водонапорной системы в качестве индикатора парового
давления используются глинистые породы, которые благода ря определенным свойствам более однозначно, чем другие по
роды, зависят от степени уплотнения. На этом построены все методики количественного определения поровых давлений. В работе [6] приведены детальные сведения о формировании и
методах прогнозирования аномально высоких пластовых дав
лений, возникающих регионально при уплотнении осадочных
пород в тектонически активных регионах (зонах новейшей
складчатости), а также при изменении пьезометрического на
пора в водонапорных системах. Однако в работе [6] и в других
работах недостаточно числовых методов прогнозирования ано
мально низких пластовых давлений и локальных образований
аномально высоких пластовых давлений, связанных с разрыв
ными тектоническими дислокациями. Введение в рассмотре
ние термодинамического градиента давления поровых вод по
зволяет предложить количественные методики и для этих труд
ных случаев.
На рис. 6 а, б изображены палетки для определения пластового
давления, построенные для условий Непско-Ботуобинской антекли зы с настройкой на эффективное значение величины (др /дh)тдг·
В работе [10] приведены результаты сопоставления рассчи
танных прогнозируемых по палетке Рr•сч и измеренных в сква
жинах Рюм пластовых давлений. Сопоставление выполнено по результатам изучения более 40 скважин на 23 площадях Непско
Ботуобинской НГО при наличии и при отсутствии зон ММП.
Отклонение рассчитанных прогнозируемых давлений от изме
ренных не превышает ±5%.
26
о 10 |
20 Рnл,мПа |
о |
10 20 Рnл,мПа |
||||||||||||||
200 |
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
с;]. |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
600 |
|
|
|
|
|
|
|
600 |
|
|
|
|
|
|
cs;:] 2 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
1000 |
|
|
|
|
|
|
|
1000 |
|
|
|
|
|
|
|
|
|
1400 |
|
|
|
|
|
|
|
1400 |
|
|
|
|
|
|
|
|
|
1800 |
|
|
|
|
|
|
|
1800 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2200 |
|
|
|
|
|
|
|
|
|
2200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
rеотермичвсккй |
|||
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
толщкна ммп |
|
|
|
|
|
|
|
~иент |
||
2600 |
|
|
|
|
|
|
2600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
h,м |
|
Рис. 6. |
|
|
|
|
|
h,м |
|
|
|
|
|
|
|
|
|
|
|
Палетки для определения пластовых давлениИ в разрезах |
|||||||||||||||
|
|
НепскоБотуобинекой антеклизы:
а- для зоны расnросll)Знения мноrолетнемермых nород и среднего геотермического градиента
Г'= 0,8 град./100 м (шифр кривыхмощность толщи многолетнемермых nород, м); б- для
зоны, где отсутствуют многолетнемермые nороды (шифр кривыхгеотермический градиент);
1- кривая нормального гидростатического давления; 2- кривые, вычисленные теоретически
Увеличение наклада кривых на рис. 6 по сравнению с накло
ном кривой нормального гидростатического давления наглядно
свидетельствует о наличии отрицательного градиента nласто
вых давлений. Аналитическое выражение для отрицательного гра диента давлений nриведенов (10]. Анализ этого выражения nо
казывает, что значение отрицательного градиента nластовых дав
лений зависит от мощности зоны ММП, изменения коэффи
циента а.( 7) с изменением темnературы, а также от измене
ний геотермического градиента и среднегодовой темnературы nри nохолодании. Для Неnско-Ботуобинской антеклизы совре
менное значение отрицательного градиента давлений меняется
довольно широкоот -1 · I0-3 до -7 · 10-з МПа/м. Это создает
условия для активной нисходящей фильтрации nластовой воды. На наличие отрицательных градиентов nластовых флюидов
вназванном выше районе указывается также в работе [21]. На наш взгляд, наличием нисходящей фильтрации пластовых вод
вэтом районе можно объяснить уменьшение геотермического гра
диента и резкое увеличение минерализации nластовых вод с глуби ной, усиливающее аномальность nластовых давлений.
27
согласуются между собой. Прослеживается снижение nьезомет
рических наnоров nри nогружении песчаного коллектора от Да
ниловской к Средне-Ботуобинекой площади, что также является
свидетельством наличия отрицательных градиентов nластовых
давлений. В районе Средне-Ботуобинекой nлощади выделяется
широкий пьезометрический минимум.
Подобные построения могут исnользоваться при освоении
скважин и ориентировании разведки на нефть и газ.
Изменение направления миграции углеводородов имеет зна
чение и для nрогнозирования нефтегазоносности как в nреде
лах основных нефтегазосодержащих комплексах, так и в коре выветривания фундамента. Этот nоследний случай связан с воз
никновением региональных зон низких nластовых давлений в
вышележащих отложениях.

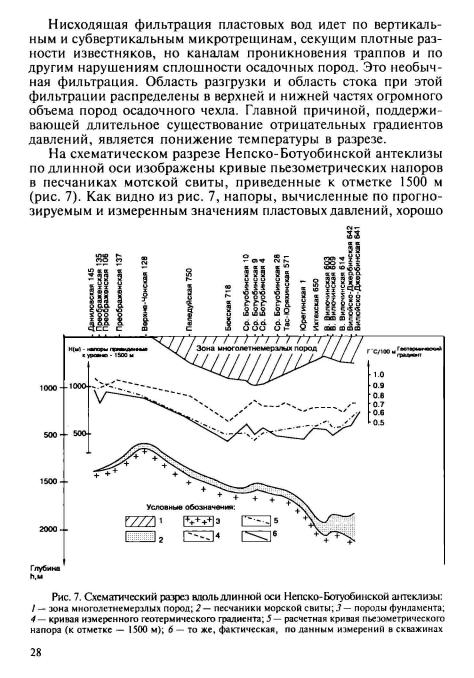

В качестве примера можно сослаться на схематическую карту
изолиний коэффициента аномальности давлений в Даниловско Усольском осадочном комnлексе, на которую нанесены основ ные контуры разведанных площадей НБА [10]. Эта карта (рис. 8) построена по данным сейсморазведки (глубина залегания отло жений и мощность ММП) с исnользованием представлений о
термодинамическом градиенте давлений поровых вод в четвер
тичный nериод времени. Большинство проявлений нефтегазо носности nриурочены к зонам НБА, которые характеризуются, как правило, низкими значениями коэффициентов аномально сти. В этих же зонах открыты залежи нефти на Даниловском и
Верхне-Чонском месторождениях, залежи нефти и газа на Мар
ковекой и Пеледуйской структурах, а также на Средне-Ботуо бинской, Верхне-Вилючанекой и других nлощадях.
Петрафизическое моделирование важнейших геологических
процессов в осадочных бассейнах сегодня может служить мощ
ным средством повышения эффективности зонального и ло кального прогнозирования нефтегазоносности территорий.
ЗАКЛЮЧЕНИЕ
Многие явления, наблюдаемые в осадочных бассейнах, ука зывают на то, 'ПО изменение в геологическом масштабе времени
термодинамических условий залегания .мощных толщ низколро
ницаемых пород (темnературы, давлений, объемов) оказывает существенное влияние на гидродинамическую обстановку и в
системах лроницаемых пород-коллекторов.
Понижение среднегодовой температуры атмосферы Земли
может сnособствовать возникновению в толщах nлотных nород
29
