A- A
A
A

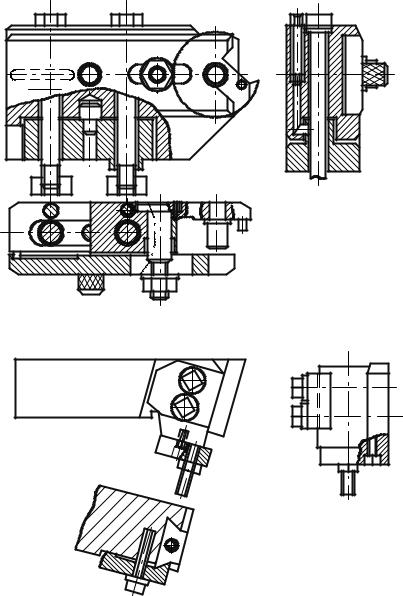

Рис. 30. Державка для работы на токарных и токарно-револьверных станках
Рис. 31. Державка для круглых резцов для работы на автоматах и полуавтоматах 1А225, 1А240 (тип А) и 1Б240 (тип Б)
41

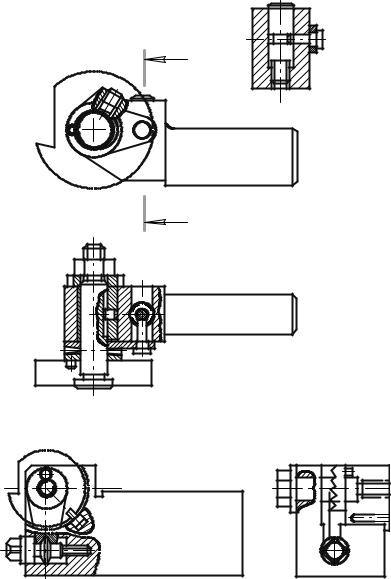

Рис. 32. Быстросменная державка для круглых резцов
Рис. 33. Державка для призматических резцов
42

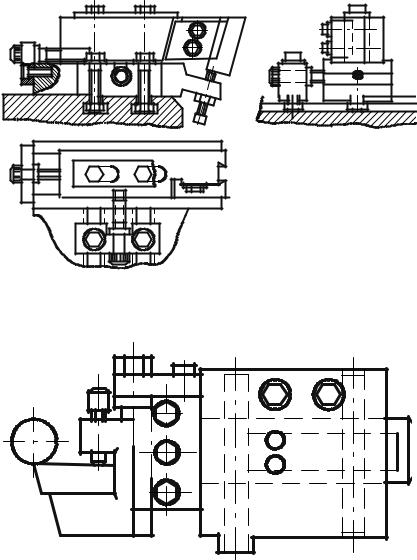

Рис. 34. Державка для работы на автоматах 1А240
Рис. 35. Державка для тангенциальных резцов для работы на автоматах и полуавтоматах
43
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1.Грановский Г.И., Паченко К.П. Фасонные резцы. М.: Машинострое-
ние, 1975.
2.Семко М.Ф., Перепелица Б.А. Фасонное точение. Харьков: Висшая школа, 1977.
3.Корн Г., Корн Т. Справочник по математике. М.: Наука, 1970.
44
