Самостоятельная работа 2

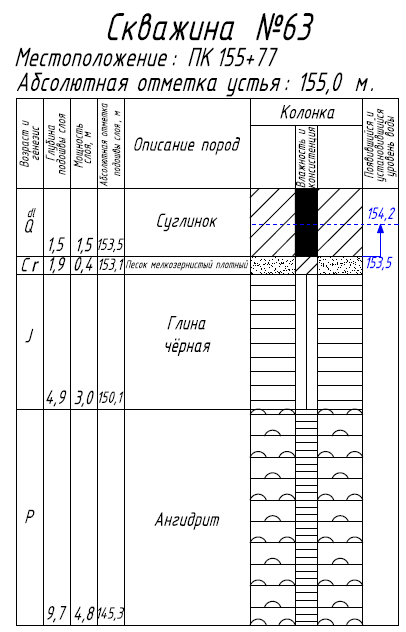

Задание. Построить стратиграфическую колонку по скв. 63 (рис.1).
Рис. 1
Порядок выполнения работы
Откройте программу AutoCAD и создайте новый чертеж, используя шаблон чертежа шаблон.dwt, созданный Вами при выполнении самостоятельной работы 1.
Для построения стратиграфической колонки создайте слой линий, слой аннотаций и слой штриховок. Определите свойства слоев.
Выберите вертикальный и горизонтальный масштабы построения колонки.
Сделайте текущим слой линий, активизируйте режим Орто
и
постройте в выбранных масштабах все
горизонтальные и вертикальные линии.
Для ускорения работы применяйте
инструменты Копировать
и Подобие,
а для
замыкания линий включите режим Конточка
кнопки Объектная
привязка
.Затем сделайте текущим слой аннотаций, выполните настройку текстового стиля и введите все надписи.
После этого активизируйте слой штриховок и приступите к штриховке колонки. Для этого на панели Рисование загрузите инструмент Штриховка
.

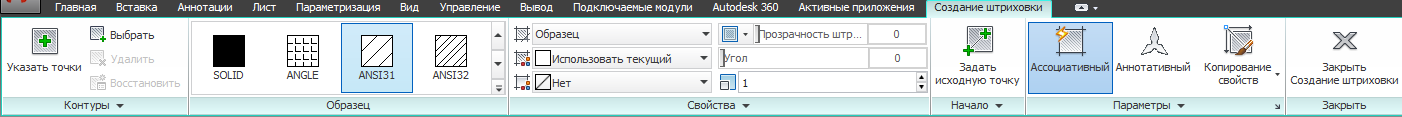

Откроется
дополнительный вкладыш Создание
штриховки
(рис. 2).
Рис. 2
В раскрывающемся списке Тип (рис. 2) выберите тип штриховки. Вы можете использовать один из готовых образцов Палитры образцов штриховки или создавать его из линий (тип Из линий).
После определения нужного вида штриховки щелкните левой клавишей мыши внутри контура штриховки и закончите рисовку нажатием клавиши Enter. Выполните закраску всех контуров колонки.
В заключении в слое аннотаций подпишите заголовок стратиграфической колонки и масштаб построения.
Сохраните чертеж как Задание4.dwg..
