Лабораторная работа 2
система Autocad. ПОСТРОЕНИЕ РАЗРЕЗОВ
Построение профиля поверхности по карте, на которой рельеф указан горизонталями, осуществляется по точкам пересечения линии разреза с горизонталями.
Для построения профиля топографической поверхности мысленно рассекают поверхность вертикальной плоскостью, проходящей через линию профилирования.
Все точки пересечения плоскости с горизонталями топографической поверхности переносятся на начерченную в стороне или сверху прямую линию.
На перпендикулярах, проведенных в точках пересечения с горизонталями, откладывают высоты этих точек в определенном масштабе.
Полученные точки соединяют плавной кривой, в результате чего получается профиль топографической поверхности.
Исходные данные: план проектного карьера Задание1.dwg.
Требуется: построить профиль дна проектного карьера по линии AB.
Координаты в метрах: т. A (X=3094, Y=67790), т. B (X=3626, Y=67723).
Порядок выполнения работы
Загрузите программу AutoCAD и откройте чертеж Задание1.dwg, созданный Вами при выполнении лабораторной работы 1.
Создайте 2 новых слоя:
вспомогательный 1 (вес линии 0);
разрез (вес линии 0.8).
Сделайте текущим слой вспомогательный 1 и с помощью инструмента Отрезок панели инструментов Рисование, постройте по координатам линию профиля AB.
Затем с помощью контекстного меню кнопки Объектная привязка активизируйте режим Пересечение (рис. 1, а) и, используя инструмент Множество точек, поставьте метки в точках пересечения линии профиля с горизонталями (рис. 1, б).
а |
б |
Рис. 1
Определите диапазон изменения высотных отметок дна карьера вдоль линии профиля и выберите вертикальный масштаб построения разреза.
Скопируйте линию профиля с метками параллельно себе на свободное место чертежа выше или ниже плана карьера. Для этого воспользуйтесь инструментом Копировать панели инструментов Редактирование и выполните следующие операции:
выделите линию профиля вместе с метками;
включите на панели режимов режим Орто ;

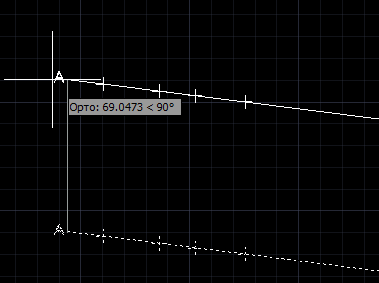

укажите в качестве 1-ой базовой точки, откуда перемещается объект, начало (т. A) или конец (т. B) профиля, а в качестве 2-ой базовой точки - точку на свободном пространстве чертежа (рис. 2).
Рис. 2
Затем с помощью инструмента Повернуть панели Редактирование разверните линию профиля, совместив ее с горизонталью. Для этого предварительно проведите через т. B горизонтальный отрезок и с помощью инструмента Размер панели Аннотации (рис. 3, а) измерьте угол между линией профиля и горизонталью (рис. 3, б).
а
б
Рис. 3
После этого, при включенных режимах Орто и Динамический ввод постройте в точках, отмеченных метками, вертикальные отрезки, длина которых в выбранном масштабе соответствует высотным отметкам дна карьера (рис. 4).
Наконец, используя инструмент Сплайн по определяющим точкам, соедините плавной линией концы построенных отрезков.
В завершении проведите вертикальные оси в тт. A и B.
Рис. 4
Рис. 5
После этого перенесите горизонтальную и вертикальные оси, а также профиль поверхности в слой Разрез. Для этого выделите перечисленные объекты, откройте на панели Слои список слоев и выберите слой Разрез (рис. 5).
Отключите слой Вспомогательный 1 и.
Сделайте слой Разрез текущим и на вертикальных осях постройте шкалу высот:
Для создания меток введите в командную строку команду Разметить или активизируйте на панели Рисование инструмент . Затем выделите мышью вертикальную ось и укажите в командной строке длину сегмента.
Таким образом получите сеть определяющих точек. Подберите подходящий для оси координат вид меток, используя опцию Отображение точек панели Утилиты.
Создайте подписи меток с помощью вида аннотации Однострочный текст. Для упрощения работы удобно использовать команду создания упорядоченной группы одинаковых объектов Массив.
Сначала подпишите одну из меток, например 0, затем продублируйте надпись, введя в командной строке команду Массивкл. Откроется диалоговое окно (рис. 6). Активизируйте кнопку Выбор объектов и укажите курсором объект (аннотацию) для копирования. Затем определите расстояния и направление массива. Нажмите ОК. После этого в режиме редактирования измените значения высотных отметок у каждой метки.
Рис. 6
Аналогично создайте шкалу расстояний по горизонтальной оси.
В завершении оформите разрез - сделайте необходимые надписи: заголовок, вертикальный и горизонтальный масштабы разреза, наименование линии профиля (A - B) и т.д.
После этого перенесите линию профиля, построенную на плане карьера, из слоя Вспомогательный 1 в слой Горный отвод и подпишите в нем наименование линии профиля (A - B).
Отключите слой Вспомогательный 1 и сохраните чертеж как Задание2.dwg.
