Окно команд |
Браузер меню |
|
Ввод и поиск команд
Окно команд является самым главным элементом системы AutoCAD. В окне команд отображаются запросы, параметры и сообщения.
Команды могут задаваться как на английском, так и на русском языке.
Манипулятор «мышь»
Инструменты, дублирующие «мышь»
Команды и параметры
контекстного меню зависят
от расположения курсора
ОБЩАЯ
МЕТОДИКА
РАБОТЫ В
AUTOCAD
Система проектирования основана на интерактивном подходе, подразумевающем
диалог пользователя с программой на языке специальных команд. Практически все команды имеют различные варианты исполнения. Как именно использовать команду, система решает на основе анализа действий пользователя и диалога с ним.
Основные принципы работы
1.Все действия в AutoCAD выполняются с помощью команд.
2.Команда может быть вызвана 3 способами:
•щелчком левой клавиши мыши на соответствующей кнопке ленты инструментов;
•выбором из строки меню или из браузера меню;
•вводом имени команды в командной строке.
3.Использование каждой последующей команды возможно только после завершения предыдущей.
Создание чертежа
Загрузка файла шаблона
Для создания чертежей, где в качестве единиц измерения используются британские - дюймы, используются шаблоны acad.dwt, acadlt.dwt.
Для создания чертежей, где в качестве единиц измерения используются метрические единицы - миллиметры, используются acadiso.dwt или acadltiso.dwt.
Большинство компаний используют файлы шаблонов чертежей, соответствующие стандартам компании. Можно также создавать файлы шаблонов чертежей в соответствии с собственными рабочими требованиями.

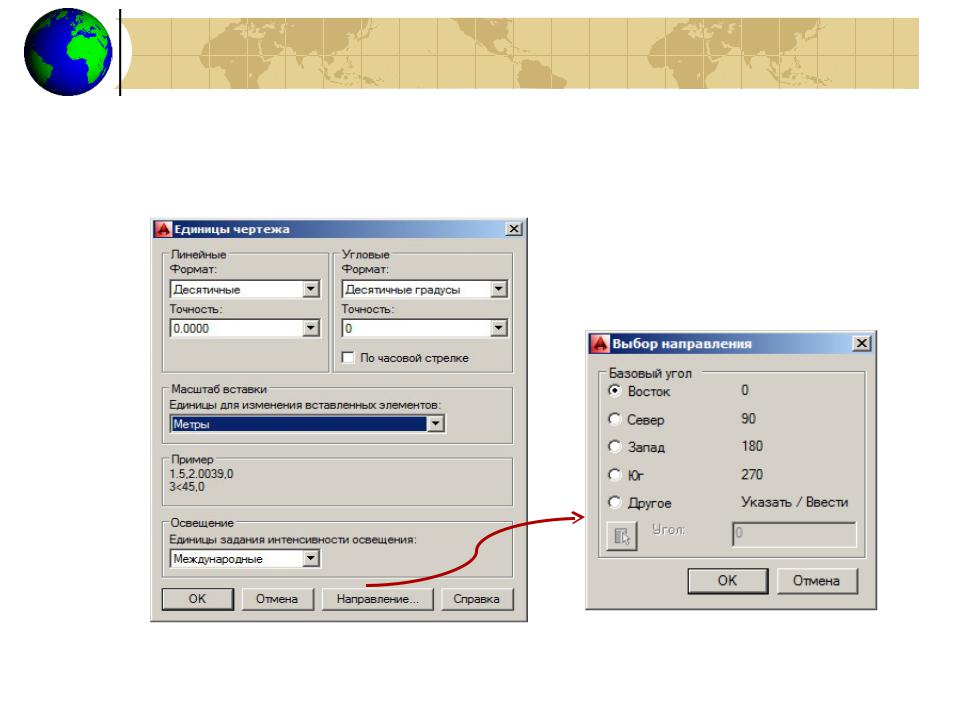

Изменить параметры чертежа после его создания можно вручную с помощью специальных команд.
Настройка параметров чертежа
В пространстве модели рабочая область представляется бесконечным пространством.
Команда Лимиты
Для удобства ориентирования в области построения чертежа используются лимиты, ограничивающие прямоугольную область заданных размеров.
Команда Режимрис
Сетка отображается в пределах лимитов чертежа в виде точек, расположенных с заданной последовательностью. Она помогает визуально определить область черчения, выравнивать объекты, оценивать расстояние между ними и наглядно указывать координаты.
Элементы чертежа
Под термином "Чертеж" подразумевается геометрия модели вместе с ее видами, примечаниями, размерами, выносными элементами, таблицами, а также основной надписью, отображаемой на “листе”.
Пространство модели |
Пространство листа |
Геометрия модели
В AutoCAD геометрия модели создается в пространстве модели посредством построения ряда графических примитивов.
1. Точки
2. Отрезок
3. Прямоугольник
4. Круг
Различные
способы
создания
круга
5. Полилиния
Полилиния представляет собой связанную последовательность сегментов линии или дуги; все эти сегменты являются единым объектом. Полилинии могут иметь неизменную ширину или различные значения начальной и конечной ширины.
6.Штриховки и заливки
ВAutoCAD штриховка представляет собой единый составной объект, покрывающий заданную область образцами линий, точек, форм, сплошной или градиентной заливки.
Способы построения объектов
Ввод координат |
Указание местоположения по прямоугольным и полярным |
|
координатам, как абсолютным, так и относительным. |
Режим
динамического
ввода
Полярное отслеживание. Привязка к ближайшему предустановленному углу и указание расстояния вдоль этого угла.
Фиксация углов. Фиксирование одного заданного угла и указание расстояния вдоль этого угла. Шаговые привязки. Привязка к приращениям в прямоугольной сетке.
