Вирішення розподільної задачі за допомогою засобів «Пошук рішення» програми електронних таблиць Microsoft Excel
Одним з варіантів вирішення розподільної задачі є використання пакету «Пошук рішення» програми електронних таблиць Microsoft Excel.
Постановка задачі: На даному вантажному терміналі порту планується розподіл 3 вантажопотоків Qi, (i = 1,2,3), між трьома вантажними комплексами терміналу порту з пропускною здатністю Пj за 3 варіантами (j = 1,2,3). Вантажний термінал порту складається з 3 причальних комплексів (j =1,2,3), кожен з яких, в свою чергу, включає: - причал; - склад; - залізничний причальний фронт. Собівартість при обробці вантажопотоків на вантажних комплексах терміналу становлять Cij .
Економіко- математична постановка задачі:
Z = min (39)
i= (40)
j= (41)
i= ; j= (42)
Де хij - параметр управління, що відображає кількість вантажу і-го вантажопотоку, закріпленого за терміналами порту відповідно до їх спеціалізації.
Цільова функція (39) мінімізує витрати при обробці вантажопотоків по терміналах.
Вираз (40) - обмеження першої групи, яке характеризує використання вантажопотоків кожного типу.
Вираз (41) - обмеження другої групи, що відображає використання пропускної здатності терміналу.
Обмеження третьої групи (42) є умовою невід'ємності змінних.
Таблиця 4.1. – Позначення змінних задачі
Вантажопотік |
Причальні комплекси |
||
1 |
2 |
3 |
|
1 |
Х11 |
Х12 |
Х13 |
2 |
Х21 |
Х22 |
Х23 |
3 |
Х31 |
Х32 |
Х33 |
Загальна та розгорнута математична модель розподілення вантажопотоків між вантажними комплексами порту:
Цільова функція: Z = 19x11 + 48x12 + 0х13 + 15x21 + 0х22 + 32x23 + 0х31 + 61x32 + 28x33 min;
Обмеження першої групи, яке характеризує використання вантажопотоків кожного типу:
x11 + x12 = 8;
x21 + x23 = 2;
x32 + x33 = 7.
Для того, щоб знайти обмеження 2ї групи, що відображає використання пропускної здатності терміналу, заповнимо таблицю 4 з вихідних даних у вигляді таблиці 4.2, підставляючи знайдене раніше 𝑃̅:
Таблиця 4.2. – Продуктивність на причальних комплексах при обробці відповідного вантажопотоку (Pij), т/добу:
Вантажопотік і (і=1,2,3) |
Причальний комплекс j (j= 1,2,3) |
||
j=1 |
j=2 |
j=3 |
|
і=1 |
981,996 |
818,33 |
- |
і=2 |
654,664 |
- |
1145,662 |
і=3 |
- |
818,33 |
490,998 |
Обмеження другої групи, що відображає використання пропускної здатності терміналу:
981,996x11 + 654,664х21 ≤ 8265,65;
818,33х12 + 818,33х32 ≤ 10723,005;
1145,662х23 + 490,998х33 ≤ 7148,67;
Обмеження третьої групи, які є умовою невід'ємності змінних:
x11 ≥ 0, x12 ≥ 0;
x21 ≥ 0, x23 ≥ 0;
x32 ≥ 0, x33 ≥ 0.
i=1,2,3; j=1,2,3.
Таблиця 4.3. – Підготовка вихідних даних для використання засобу «Пошук рішення».
Вихідні дані: Кількість вантажів та кількість терміналів = 3
Вантажопотік |
Причальний комплекс |
Кіл-ть вант. Qi тис т |
Резерв △Qi млн т |
||||||||
|
1 |
2 |
3 |
|
|
||||||
1 |
|
19 |
|
48 |
|
0 |
8 |
|
|||
|
|
|
|
|
|
||||||
981,996 |
|
818,33 |
|
0 |
|
||||||
2 |
|
15 |
|
0 |
|
32 |
2 |
|
|||
|
|
|
|
|
|
||||||
654,664 |
|
0 |
|
1145,662 |
|
||||||
3 |
|
0 |
|
61 |
|
28 |
7 |
|
|||
|
|
|
|
|
|
||||||
0 |
|
818,33 |
|
490,998 |
|
||||||
Пj |
8265,65 |
10723,005 |
7148,67 |
Розміщення інформації в осередку рабочої таблиці |
|||||||
Резерв П |
|
|
|
Пij хij Cij |
Таблиця 4.4. – Матриця відповідності між транспортними характеристиками вантажів і спеціалізацією причалів.
Вантажопотік i (i=1,2,3) |
Причальний комплекс j (j=1,2,3) |
||
j=1 |
j=2 |
j=3 |
|
i=1 |
1 |
1 |
0 |
i=2 |
1 |
0 |
1 |
i=3 |
0 |
1 |
1 |
Примітка: "1" - вантажопотік відповідає спеціалізації причалу; "0" - вантажопотік не відповідає спеціалізації причалу. |
Надамо копію звіту використання Excel у вигляді Рисунків 4.1, 4.2.

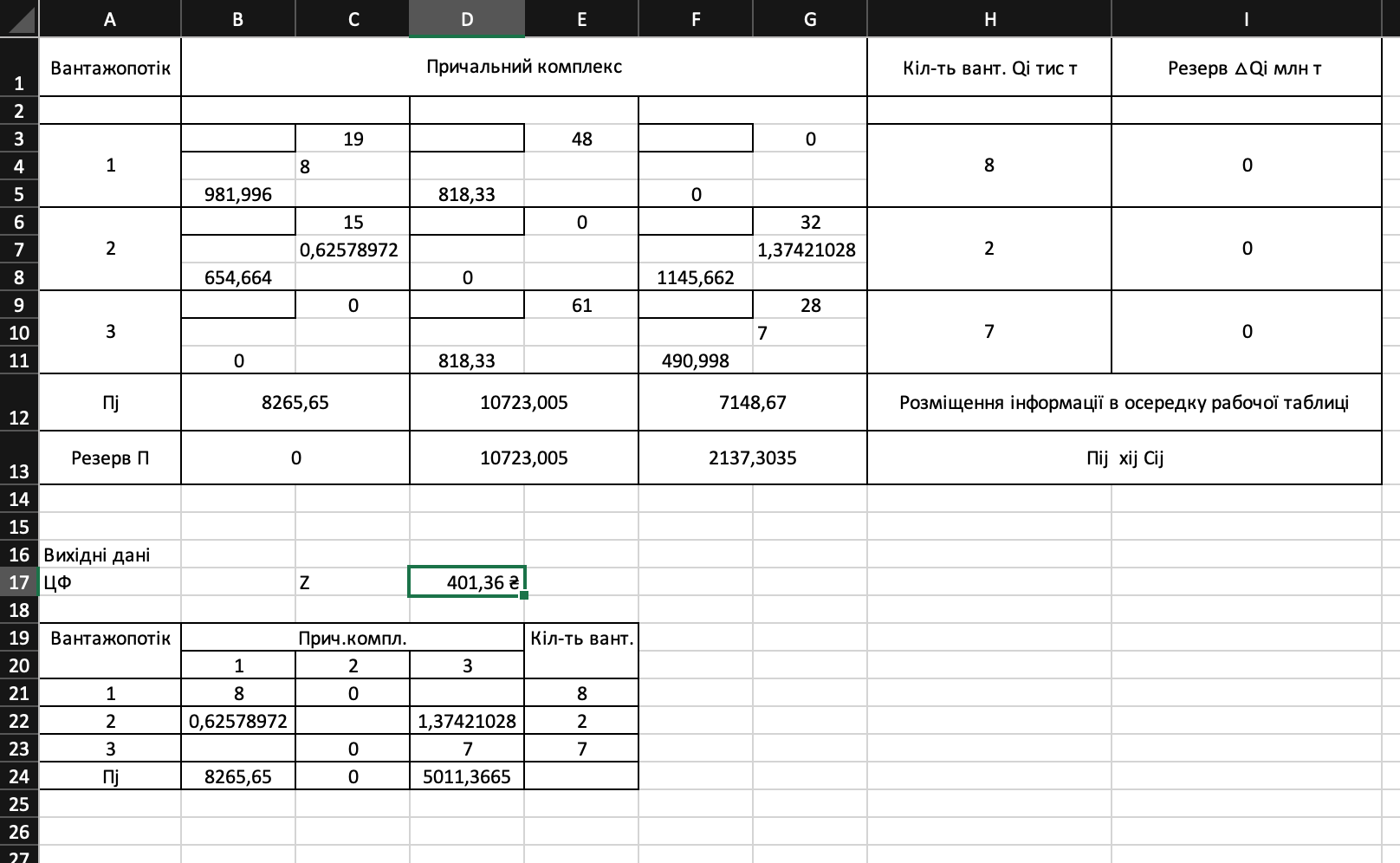

Малюнок 4.1. Відображення результатів оптимального плану.

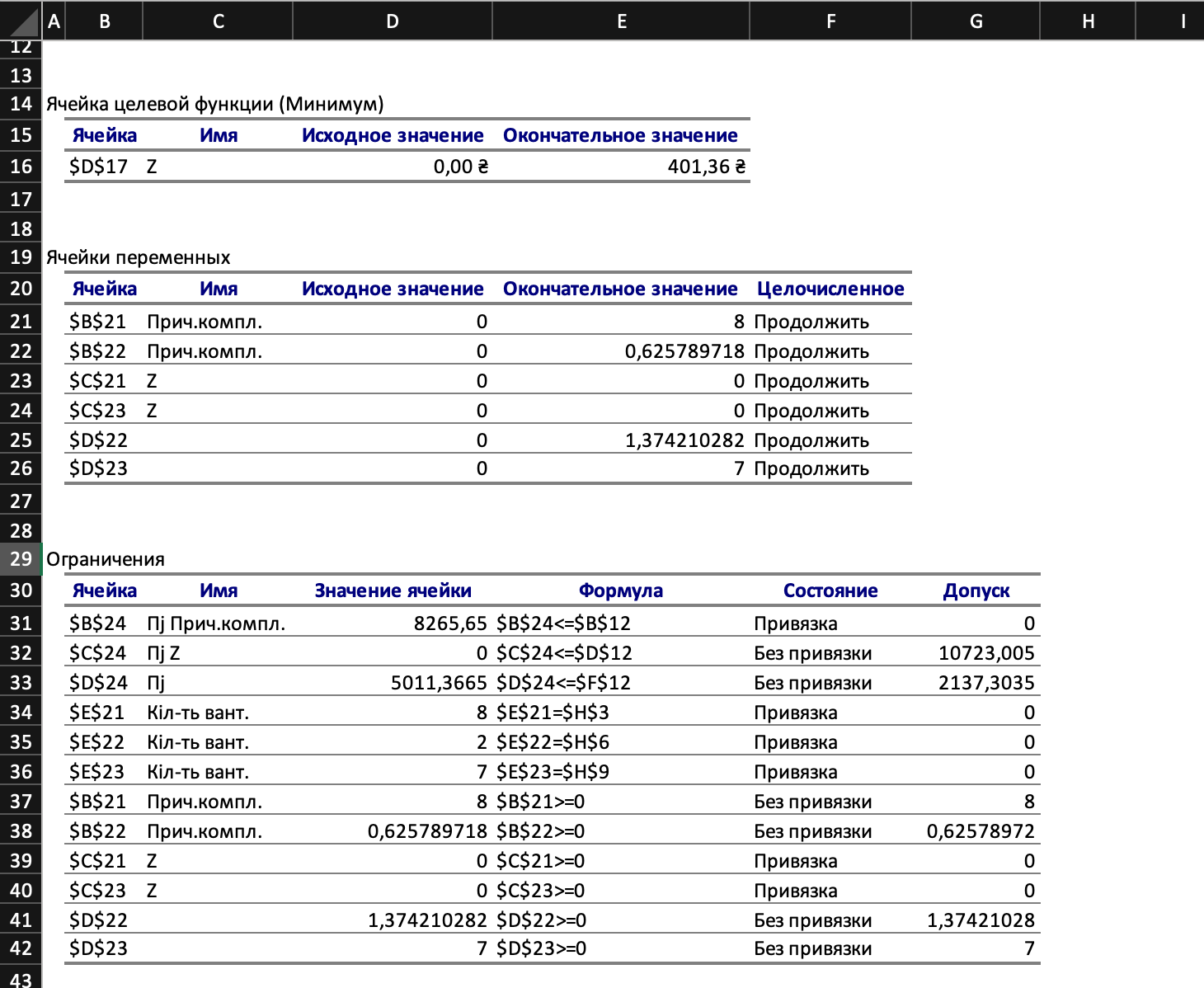

Малюнок 4.2. Звіт за результатами
Надамо оптимальний план розподілення вантажопотоків Хij між вантажними комплексами порту у вигляді заповненої таблиці вихідних даних, табл. 4.5.
Таблиця 4.5. – План розподілення вантажопотоків Хij між вантажними комплексами порту
Вантажопотік |
Причальний комплекс |
Кіл-ть вант. Qi тис т |
Резерв △Qi млн т |
|||||||||||
|
1 |
2 |
3 |
|
|
|||||||||
1 |
|
19 |
|
48 |
|
0 |
8 |
0 |
||||||
|
8 |
|
|
|
||||||||||
981,996 |
|
818,33 |
|
0 |
|
|||||||||
2 |
|
15 |
|
0 |
|
32 |
2 |
0 |
||||||
0,6257897 |
|
|
1,37421 |
|||||||||||
654,664 |
|
0 |
|
1145,662 |
|
|||||||||
3 |
|
0 |
|
61 |
|
28 |
7 |
0 |
||||||
|
|
|
7 |
|
|
|||||||||
0 |
|
818,33 |
|
490,998 |
|
|||||||||
Пj |
8265,65 |
10723,005 |
7148,67 |
Розміщ. Інф. в осередку раб. Т. |
||||||||||
Резерв П |
0 |
10723,005 |
2137,303 |
Пij хij Cij |
Висновок: У результаті вирішення поставленої задачі враховуючи спеціалізацію причальних комплексів (матриця відповідності) вантажопотік було розподілено наступним чином: перший вантажопотік Q1 повністю засвоюється на причалі №1; другий вантажопотік Q2 розподілено між 1м та 3м причалами, причому майже 70% прийшлося на причал №3 з найбільшим показником собівартості; третій вантажопотік Q3 повністю засвоюється на 3му причалі.
При цьому пропускна спроможність причалу №1 використовується на 100%. Потужності причалу №2 застосовуються для перевалки двох типів вантажопотоку (Q1 та Q2) у співвідношені майже 90% на 10%. Потужність причалу №3 застосовуються також для перевалки двох типів вантажопотоку (Q3 та Q2) у співвідношені майже 85% на 15%.
При такому розподілі значення цільової функції (собівартість при виконання вантажних робіт) складає більше 400 тис. долл.
