Визначення значень проектної довжини причалів.
Розрізняють на плані порту по довжині наступне розташування причалів:
проміжний;
торцевий;
кінцевий.
Рис.3 – Схеми розташування причалів на плані порту
Т6. Визначення проектної довжини причалів:
Призначення причалів |
Значення довжини розрахунко-вого судна, Lс,м |
Запасы вільної довжини причалів, м |
Проектна довжина причалів, м |
|||
d |
ℓ |
Проміжного , Lс+d |
Кінцевого, Lс.+d/2+ℓ |
Торцевого, Lс+2ℓ |
||
Генеральні |
186,5 |
20 |
20 |
206,5 |
216,5 |
226,5 |
Контейнерні |
181,11 |
20 |
20 |
201,11 |
211,11 |
221,11 |
Лісні |
120,7 |
15 |
10 |
135,7 |
148,2 |
150,7 |
Зернові |
195,2 |
20 |
20 |
215,2 |
225,2 |
235,2 |
Вугільні |
199,1 |
20 |
20 |
219,1 |
229,1 |
239,1 |
Рудні |
155,0 |
20 |
20 |
175 |
185 |
195 |
Будівельні матеріали |
159,2 |
20 |
20 |
179,2 |
189,2 |
199,2 |
Нафтопродукти |
183,2 |
20 |
20 |
203,2 |
213,2 |
223,2 |
Пасажирські |
188,3 |
20 |
20 |
208,3 |
218,3 |
228,3 |
Проектні довжини причалів визначаються за формулами:
L пром.пр.= L с+ d;
L кінц.пр .= L с+ d/2 + l;
L торц. пр.= Lс + 2*l
Отже, проектна довжина причалу визначається як сума довжини розрахункового судна і запасів вільної довжини причалу d і l, необхідних для безпечного швартування судна, де d – відстань між суднами;
l – відстань між кінцем судна і кінцем прямолінійної ділянки причального фронту.
Розрахунки до визначання значень проектної довжини причалів виконуємо в табличній формі.
Т7. Значення запасів вільної довжини при найбільшій довжині розрахункового судна:
Схема постановки суден |
Значення запасів вільної довжини при найбільшій довжині розрахункового судна, м |
||||
Більш 300 м |
від 300 до 201 |
від 200 до 151 |
від150 до 100 |
менш 100 |
|
Відстань d між суднами |
30 |
25 |
20 |
15 |
10 |
Відстань l між кінцем судна і кінцем прямолінійної ділянки причального фронту.
|
30 |
25 |
20 |
10 |
5
|
Визначення проектного значення підвищення кордону причалу.
Призначається з умов зручності стоянки суден біля причалу і виробництва навантажувальною- розвантажувальних робіт, нормальної роботи рухомого складу наземного транспорту, незатоплюваності не лише верху території в період стояння високих вод, але і підземних комунікацій (галерей з трубопроводами, силовими і освітлювальними кабелями).
Лінія кордону причалу - це лінія перетину водного середовища з лицьовою стінкою причалу.
Відмітка портової території зазвичай приймається незмінною по її довжині і ширині, що спрощує роботи по прокладенню залізничної колії і, робить зручний транспортний зв'язок між причалами.
Основна норма підвищення території над середнім багаторічним рівнем має бути не менш 2-х метрів, а перевірочна норма аналогічно не менше 1м.
Визначимо по формулах значення відміток підвищення кордону
За завданням дано:
+ Н1 = 0,3 м; - Н2 = - 0,5м.
У формулу підставляємо значення коливання рівня води без урахування знаків.
ВК - (ΔН1 + ΔН2) ≥ 1 м;
ВК - (0,3 + 0,5) ≥ 1 м; (ВК - ΔН2) ≥ 2 м;
(ВК – 0,5) ≥ 2 м; ВК = 2,5
Перевірка: ВК = 2,5 – 0,8 = 1,7 ≥ 1
Приймаємо ВК = + 2,5
2.2. Визначання розмірів основних елементів внутрішньої акваторії порту.
2.2.1 Визначання ширини входу в порт
Визначається як відстань між двома головами огороджувальних споруд (молів та хвилеломів).
Підставляємо у формулу дані із завдання:
Bвх = Lс. max, = –де Ввх – ширина входа в порт, м
Lс.max – довжина максимального судна, з усіх суден, які відвідують порт.
Від воріт огороджувальних споруд , біля входу в порт, починається вхідний рейд.
Це ділянка прямої, яка призначена для гасіння швидкості судна, що входить, в порт.
Приймаємо наступні значення :
Lвх.рейду = від 3 до 5 Lс.max.
Lвх.рейду = 3*Lс.max = 597,3
Lвх.рейду = 5*Lс.max = 995,5
Д іаметр розворотного коло судна чи коло циркуляції визначається по формулам:
Dц = 3,5*Lc.max = 696,85 – при руху судна власним ходом;
Dц = 2*Lc.max =398,2 – при руху судна за допомогою буксира.

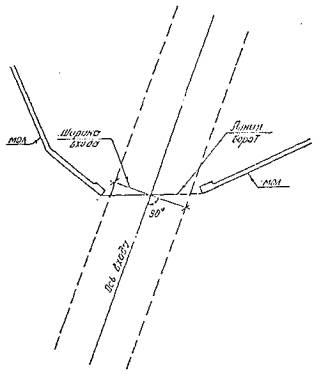

Рис.4 – До визначання ширини входу в порт. Рис.5 – До визначання розмірів розворотнього кола.
Коло розвороту зазвичай розміщується на плані порту на відстані 100 м від всіх виступаючих частин. Направлення, пануючого по напряму, вітру наведено на плані побережжя, де розміщується проектований порт.
2.2.2. Визначення прохідної глибини на вході в порт (глибини на підхідному каналі).
Глибину каналу визначають для судна, що має максимальне осідання у вантажу, зі всіх суден, відвідуючого даний порт. У розрахунках враховують навігаційний, хвилевий, швидкісний запаси, а також запаси на крен судна і на заносимість на каналі. Звідси формула:
H вх в порт = Тcmax + Z1 +Z2 +Z3 +Z0 + Z4
Підставим значення запасів на глибину для нашого розрахункового судна, Z1 = 0,05*Тcmax = 0,05*11,05 = 0,55
Одержуємо при вихідної висоті хвилі на підході до порту:
h вх. в порт = 3,3 м та довжині судна Lс min = 120,7 м.
Z2 = 0,66 м – Т2;
Визначимо швидкісний запас:
Z3 = 0,2 м – Т3;
Z4 = 0,5 м – по завданню, запас на крен, самий великий , з вихідних даних;
Z0 мах = 0,74 м – запас на крен, максимальний за значенням, з Т5.
Одержимо: H вх в порт = 11,05 + 0,55 + 0,66 + 0,2 + 0,74 + 0,5 = 13,7
Нвх в порт = Hкан = 13,7 м
Визначення кількості причалів для розрахункового виду вантажу
Контейнери
Потреба у вантажних причалах визначається по формулі:
= 904,11/30*33,216*0,603*0,6 = 2,5 – де Qміс – вантажообіг морського вантажного причалу в місяць найбільшої роботи, т/міс; шт/міс.
Кмет = Nнав/365 = 220/365 = 0,603 – коефіцієнт використання бюджету робочого часу причалу за метеорологічними умовами в місяць найбільшої роботи.
Кзайн - коефіцієнт зайнятості причалу обробкою суден в течії місяця.
Рекомендується приймати:
Кзайн для контейнерів - від 0,4 до 0,5;
Кзайн - універсального призначення- від 0,6 до 0,7;
Кзайн - для навалювальних і лісових вантажів - від 0,5 до 0,6.
Приймаю: Кзайн = 0,6
Подальший розрахунок ведеться в наступній послідовності:
Визначимо Рдобову - добову пропускну спроможність причалу (інтенсивність), т/добу або штук/ добу.
Для цього спочатку знайдемо значення місячного вантажообігу причалу по формулі: Qміс = (5500*1,2)/7,3 = 904,11 – де Qрічн – річковий вантажообіг;
З завдання Qрічн = 880000*1,2/12 = 88000 т = 5500 шт
Визначимо час роботи причалу, в місяцях:
Тнав.= = 7,3 – де Nнав - число днів навігації причалу .
Для контейнерних вантажів розрахункова завантаження судна дорівнює паспортної.
Оптимальне число механізованих ліній (nопт), необхідне для обробки розрахункового вантажу приймається за числом люків на судні наступним чином:
n опт = nлюков – для лісових , металу та обладнання; n опт = nлюків +1 для генеральних вантажів;
n опт = nлюків +1= – для генеральних вантажів.
n опт = nлюків -1= – для навалювальних вантажів.
n опт = 1 – для контейнерних вантажів.
n опт = 8 + 1 = 9
Вибираємо схему механізації по переробці розрахункового виду вантажу та відповідну до неї комплексну норму виробітки Рк одної технологічної лінії тон на добу, чи штук на добу з таблиці 8.
Т8. Комплексна норма виробітки одної технологічної лінії:
Найменування вантажу |
Номер схеми механізації |
Комплексна норма виробітки, Рк, т/зміну |
Генеральнізмішані та однорідні |
№ 1,2 |
від 250 до 400 |
Метал та обладнання |
№4 |
від 285 до 380 |
Ліс круглий, пиляний |
№5 |
510 |
Вугілля, руда, буд. Матер. |
№9 |
від 1520 до 3000 |
Контейнерні вантажі |
№13 |
від 320 до 500 шт/зміну |
Для контейнерних вантажів продуктивність однієї вантажної лінії в годину розраховується по формулі:
Рк1= = (500*3/24*1,09*1,33)*0,9 = 38,8 – де r = 3 – кількість змін роботи;
К1 = 1,09 – коефіцієнт , враховує час, що витрачається на перестановку перевантажувача на кожен подальший ряд контейнерів;
К2 = 1,33 – коефіцієнт , що враховує час, що витрачається на проведення підготовчих та і завершальних операцій.
λ = 0,9, - коефіцієнт, що враховує перерви на обід і між змінами.
Визначимо проектну судно-годинну норму вантажних робіт на причалі, т/судно/година чи шт/судно/година.
М =Рк1* nопт. = 38,8*9 = 349,2
Час зайнятості причалу виконанням вантажних робіт:
Для контейнерних вантажів: tвант= = 24912/38,8 = 6 год
Добова пропускна здатність визначається по формулі:
Рдобова = 597888/6+8+2 = 33,216 т/ добу. – де 2 години – час для закріплення контейнерів на палубі.
Отримані дані підставляємо у формулу для визначення кількості причалів: Рдобова = 33,216 т/добу.
tвир. ст. – час, витрачений при виробничій стоянці судна.
Визначаємо по таблиці.
Т9. Час, витрачений при виробничій стоянці судна:
Вид вантажу |
Направлення потоку вантажу |
|
вивантаження |
навантаження |
|
Генеральні; Метал та обладнання |
9 |
11 |
Лісові |
5 |
7 |
Контейнерні |
7 |
8 |
Навалочні |
8 |
10 |
= 904,11/30*33,216*0,603*0,6 = 2,5 = 3.
