Министерство науки ивысшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Московскийгосударственный техническийуниверситет имени Н.Э. Баумана
(национальныйисследовательский университет)» (МГТУ им. Н.Э. Баумана)
КАФЕДРА”Технологии сварки и диагностики ” (МТ7)
Домашнее задание По теме: Технология изготовления сварных конструкций
«Технология изготовления технологического трубопровода в заводских условиях»
Вариант ____8_______
Группа ______МТ7-82____
Студент |
__Новожилов Н.А.__________ |
____________ |
_________ |
|
Фамилия ,инициалы |
подпись |
дата |
Преподаватель |
___Королев С.А._______ |
_____________ |
|
|
Фамилия, инициалы |
подпись |
|
Оценка ____________________________________
Москва
2022 год

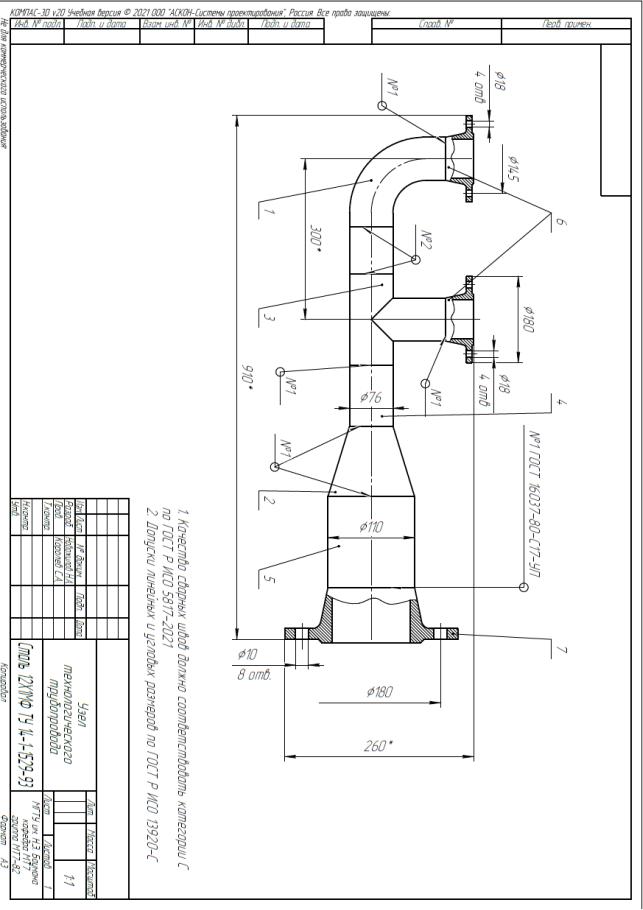

Эскиз изделия
2
Оглавление |
|
Эскизизделия.............................................................................................................................................. |
2 |
Сфера применения технологических трубопроводов. ............................................................................ |
4 |
Требования ксварным соединениям........................................................................................................ |
6 |
Основной материал..................................................................................................................................... |
9 |
Способысварки......................................................................................................................................... |
11 |
Сварочные материалы.............................................................................................................................. |
12 |
Эскизысварных соединений.................................................................................................................... |
14 |
Технология сваркитрубопровода............................................................................................................ |
15 |
Сварочное оборудование......................................................................................................................... |
21 |
3
Сфера применения технологических трубопроводов.
Трубопровод – сооружение из труб, деталей трубопровода, арматуры, плотно и прочно соединенных между собой, предназначенное для управления потоком рабочей среды посредством изменения площади поперечного сечения.
К трубопроводам технологическим относятся трубопроводы в пределах промышленных предприятий, по которым транспортируется сырьё, полуфабрикаты и готовые продукты, пар, вода, топливо, реагенты и другие вещества, обеспечивающие ведение технологического процесса и эксплуатацию оборудования, а также межзаводские трубопроводы, находящиеся на балансе предприятия.
Технологические трубопроводы в зависимости от давления транспортируемой среды различают:
-вакуумные (ниже 1 кгс/см2),
-низкого давления (от 1 кгс/см2 до 15 кгс/см2),
-среднего давления (от 16 до 100 кгс/см2),
-высокого давления (свыше 100 кгс/см2),
-безнапорные(без избыточного давления).
По схеме прокладки:
-криогенные,
-холодные,
-нормальные,
-теплые,
-горячие,
-перегретые.
По способу прокладки:
-надземные,
-наземные,
-подземные.
4
По роду транспортируемых продуктов технологические трубопроводы делятся на газопроводы, водопроводы, паропроводы, кислотопроводы, щелочепроводы, маслопроводы, бензопроводы, нефтепроводы, рассолопроводы и др.
Газопроводы в свою очередь делятся на:
-воздушные(воздухопроводы),
-ацетиленовые,
-кислородные,
-аммиачные,
-хлорные.
Транспортируемые продукты по степени агрессивности подразделяются на:
-неагрессивные и малоагрессивные, вызывающие коррозию, скорость которой превышает 0,1 мм в год,
-среднеагрессивные,вызывающиекоррозию,скоростькоторойнаходитсявпределахот0,1 до 0,5 мм в год,
-высокоагрессивные, вызывающие коррозию, скорость которой выше 0,5 мм в год.
Технологические трубопроводы в зависимости от расположения делятся на:
-внутрицеховые (соединяющие между собой отдельные аппараты и машины в пределах одного цеха),
-межцеховые (соединяющие между собой отдельные установки, цеха).
Указанными нормами и правилами все технологические трубопроводы делятся н 5 групп и категорий:
Основными элементами технологического трубопровода являются:
-стальные трубы,
-соединительные элементы (фланцы, отводы, колена, переходы, тройники),
-запорная и запорно-регулирующая арматура (задвижки, клапаны),
-дренажные устройства,
-компенсаторы теплового расширения,
5
