Неуправляемые ракеты (1946-2002)

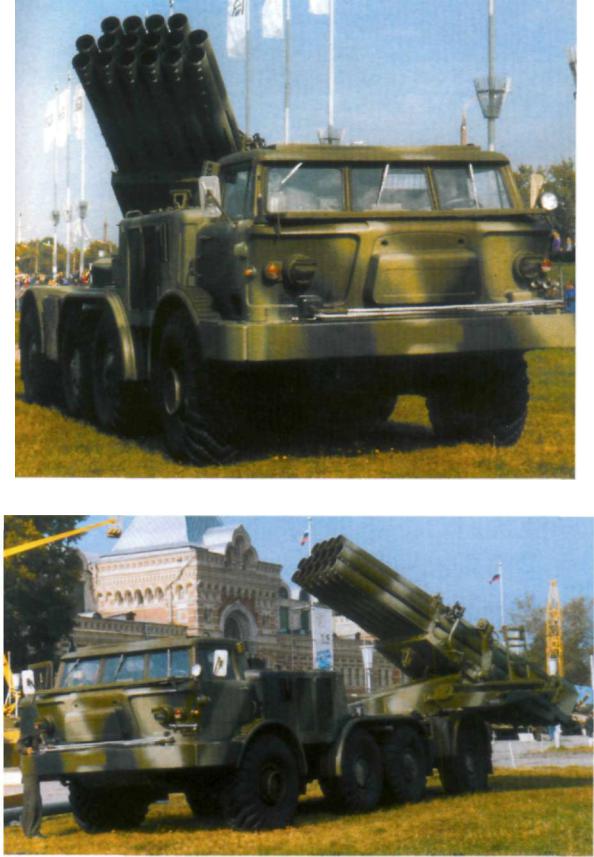

чет установок стрельбы; бесприцельное наведение пакета направляющих без выхода расчета из каби­ ны; введение данных во взрыватель реактивного снаряда. Вес боевой машины БМ-21 увеличился до 14 тонн. Расчет остался без изменений — 3 челове­ ка. В 1976 году на вооружение Советской Армии бы ­ ла принята система «Град-1». В ее состав вошли: боевая машина 9П138, реактивный 122-мм снаряд 9Ф28Ф и транспортная машина 9Т450. Комплекс «Град-1» был разработан в ГНПП «Сплав». Боевая машина 9П138 создана на шасси автомобиля ЗИЛ-131, артиллерийская часть ее имеет 36 трубча­ тых направляющих. Время залпа — 18 секунд, рас­ чет — 3 человека. Вес боевой машины 9П138 с бое­ комплектом и расчетом составляет 10425 кг.

Ракета 9Ф28Ф весит 56,5 кг, из которых 21 кг приходится на боевую часть, а 14,2 кг — на ракетное топливо. Дальность стрельбы — от 1,5 до 15 км. При стрельбе на предельную дистанцию отклонение по дальности составляет 60 м, а боковое — 135 м.

Транспортная машина 9Т450 создана на том же шасси (от ЗИЛ-131). Она перевозит 54 снаряда.

Артиллерийская часть от боевой машины 9П138 с 36 направляющими была установлена на гусеничное шасси от 122-мм самоходной гаубицы 2С1 «Гвозди­ ка». Однако в серию она, видимо, не пошла.

В 80-х годах в ГНПП «Сплав» «Град» научили бо­ роться... с подводными диверсантами (боевыми пловцами) и сверхмалыми подводными лодками. Для защиты входов в военно-морские базы и охраны морской границы на базе комплекса «Град» был со ­ здан комплекс «Дамба», в состав которого вошла боевая машина БМ-21 ПД, транспортная машина

95ТМ и реактивный снаряд ПРС-60. Этот снаряд благодаря чашкообразному наконечнику обеспечи­ вает безрикошетную стрельбу во всем диапазоне дальностей от 300 м до 5 км. Снаряд ПРС-60 содер­ жит в себе 20 кг сильного взрывчатого вещества и подрывается в зависимости от установки взрывате­ ля на глубине от 3 до 200 метров.

Без преувеличения можно сказать, что и сейчас «Град» является самой эффективной системой зал­ пового огня своего калибра (100—152 мм).

Глава 6.

РЕАКТИВНАЯ СИСТЕМА ЗАЛПОВОГО ОГНЯ «УРАГАН»

Проработки дальнобойной 220-мм системы зал­ пового огня были начаты в конце 1968 года. Перво­ начально она именовалась «Град-3». Рассматрива­ лось два варианта боевой машины: на шасси авто­ мобиля ЗИЛ-135ЛМ с 20 трубчатыми направляющи­ ми и на шасси гусеничного тягача МТ-С (объект 123) с 24 трубчатыми направляющими. На обеих пусковых установках угол вертикального наведения 0°; +55°, угол горизонтального наведения 60°.

Тактико-технические требования на систему пре­ дусматривали единую таблицу стрельбы и одинако­ вый вес боевой части (80 кг) для всех типов сна­ рядов.

Полномасштабные работы по 220-мм реактивной системе залпового огня «Ураган» были начаты по решению МОП и МО от 31 марта 1969 года на Перм-

ском орудийном заводе (бывший завод № 172). Пер­ вый опытный образец РСЗО «Ураган» был изго­ товлен в феврале 1972 года, а Постановлением СМ № 724-227 от 18 марта 1975 года РСЗО «Ураган» приняли на вооружение.

На 19 ноября 1990 года в «зоне до Урала» име­ лись одна реактивная артиллерийская бригада и 10 реактивных артиллерийских полков РСЗО «Ураган».

307-я реактивная артиллерийская бригада вхо­ дила в состав 34-й артиллерийской дивизии (Запад­ ная группа войск, группового подчинения) и распола­ гала 72 РСЗО «Ураган», а полками были:

160-й реактивный артиллерийский полк (Прика­ спийский ВО) — 36 РСЗО;

182-й реактивный артиллерийский полк (Ленин­ градский ВО, 6-я ОА) — 36 РСЗО;

463-й реактивный артиллерийский полк (Ленин­ градский ВО, 2-я гвардейская артиллерийская диви­ зия) — 48 РСЗО;

689-й реактивный артиллерийский полк (Прибал­ тийский ВО, 149-я артиллерийская дивизия) — 48 РСЗО;

802-й реактивный артиллерийский полк (Прика­ спийский ВО, 13-я отдельная армия) — 36 РСЗО;

803-й реактивный артиллерийский полк (Одес­ ский ВО, 14-я гвардейская отдельная армия) — 36 РСЗО;

889-й реактивный артиллерийский полк (Прика­ спийский ВО, 81-я артиллерийская дивизия) — 48 РСЗО;

918-й реактивный артиллерийский полк (Прибал­ тийский ВО) — 36 РСЗО;

928-й реактивный артиллерийский полк (Севе­ ро-Кавказский ВО, 110-я артиллерийская диви­ зия) — 48 РСЗО;

1199-й реактивный артиллерийский полк (Бело­ русский ВО, 28-я отдельная армия) — 36 РСЗО.

Всего в этих формированиях было 470 РСЗО, об­ щее же их количество в Вооруженных Силах по меньшей мере вдвое больше. В качестве базы для боевой и транспортно-заряжающей машины ис­ пользованы шасси ЗИЛ-135ЛМ. В связи с тем, что серийное производство шасси велось на Брянском заводе, ему был присвоено название БАЗ-135ЛМ. Боевая машина имеет 16 направляющих трубчатого типа. Количество возимых снарядов на транспортнозаряжающей машине 16 штук.

В состав боекомплекта «Урагана» входят ракеты с моноблочными фугасными головными частями 9М27Ф, с кассетными головными частями 9М27К с 30 осколочно-фугасными элементами, 9М27К2 с 24 про­ тивотанковыми минами, 9М27КЗ с 312 противопехот­ ными минами. Зажигательные головные части могут содержать 4 зажигательных элемента. Кроме того, по сведениям западной печати, существуют боевые ча­ сти с объемно-детонирующей смесью и отравляющи­ ми веществами. При стрельбе снарядом 9М27К в за­ данной точке траектории срабатывает дистанционная 120-секундная трубка 9Э245, которая воспламеняет специальный заряд. От давления газов заряда взво­ дится взрыватель 9Э246 боевых элементов 9Н210, сбрасывается обтекатель и разбрасываются боевые элементы. Вес боевого элемента 9Н210 — 1,85 кг. Элемент содержит 300 г взрывчатого вещества.

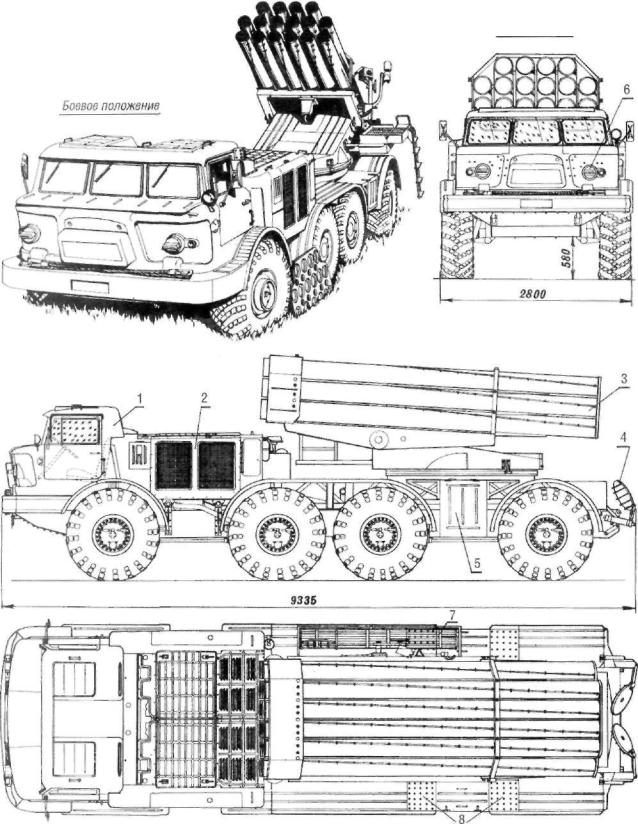

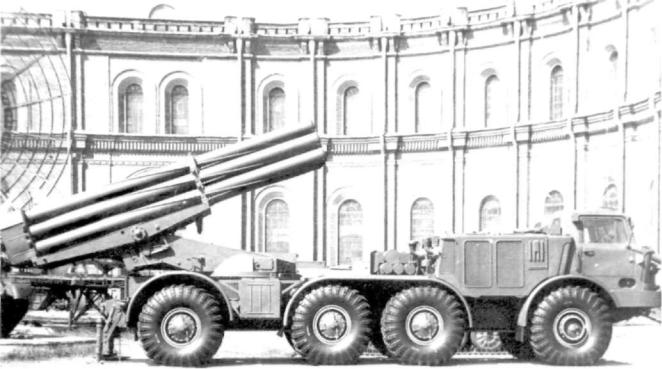

В боевой машине 9П140 реактивной системы залпового огня «Ураган» направляющие расположе­ ны на люльке в три ряда и составляют пакет, который крепится к люльке лентами, шпонками и клиньями.

Люлька служит для установки на ней пакета на­ правляющих и соединения с верхним станком двумя полуосями, вокруг которых она поворачивается (ка­ чается при наведении по углу возвышения). Люлька со всеми смонтированными на ней узлами и деталя­ ми составляет качающуюся часть установки.

Механизмы вертикального и горизонтального на­ ведения имеют электроприводы. Уравновешиваю­ щий механизм служит для частичного уравновеши­ вания качающейся части, он расположен на верхнем станке. Механизм состоит из двух одинаковых торсионов, работающих на кручение.

Наведение машины можно производить только по­ сле приведения ее в боевое положение. Для этого от­ кидываются два домкрата в кормовой части боевой машины. При наведении боевой машины электропри­ водом непрерывная работа его допускается не более 5 минут. Повторное включение электропривода можно производить только после 10-минутного перерыва. Боевая машина 9П140 имеет радиостанцию Р-123М, которая устанавливается на кронштейне шасси 135ЛМ у правой дверцы машины.

Боевой расчет 9П140 состоит из четырех человек: командира — первый номер; наводчика — второй номер; механика-водителя — третий номер; заря­ жающего — четвертый номер.

Время перевода боевой машины из походного по­ ложения в боевое при наличии подготовленной в топогеодезическом отношении огневой позиции и рас­ считанных установках стрельбы — не более 3 минут; при неподготовленной огневой позиции — не менее 12 минут.

Запрещается вести стрельбу из боевой машины при наземном ветре более 20 м/с.

Боевая машина может транспортироваться на любые расстояния железнодорожным или воздуш­ ным транспортом (самолет Ан-22 и Ил-76). В состав комплекса входит транспортно-заряжающая маши­ на 9Т452, созданная также на шасси ЗИЛ-135ЛМ. На транспортно-заряжающей машине перевозится 16 ракет. Время перезаряжания боевой машины 15 минут. РСЗО «Ураган» успешно применялись в ходе Афганской войны и обеих Чеченских кампаний.

Структура и состав частей, оснащенных РСЗО «Ураган», до сих пор в открытой печати не приводи­ лись, за исключением заметки в газете «День», где говорилось о том, что господин Ельцин накануне конфликта в Приднестровье подарил Молдове 803-й полк РСЗО «Ураган», в составе которого находилось 28 пусковых установок 9П140.

Аналог «Урагана» производится только в США. Это 230-мм реактивная система залпового огня MLRS, имеющая направляющие с 12 трубами и дальность стрельбы 30—40 км. РСЗО MLRS была принята на вооружение в 1981 году, а в 1983 году начала поступать в войска.

Данные РСЗО «Ураган»

Данные ракет:

Глава 7.

ТЯЖЕЛАЯ ОГНЕМЕТНАЯ СИСТЕМА ТОС-1 «БУРАТИНО.»

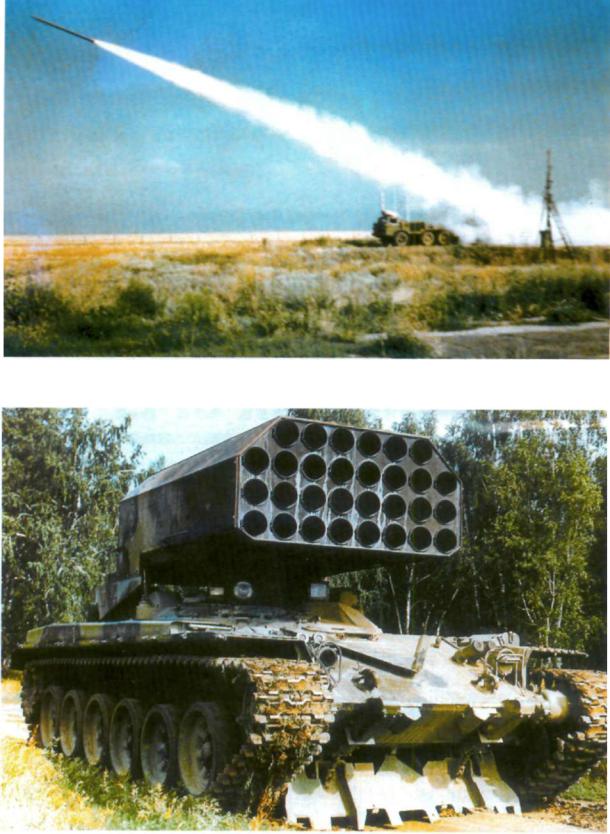

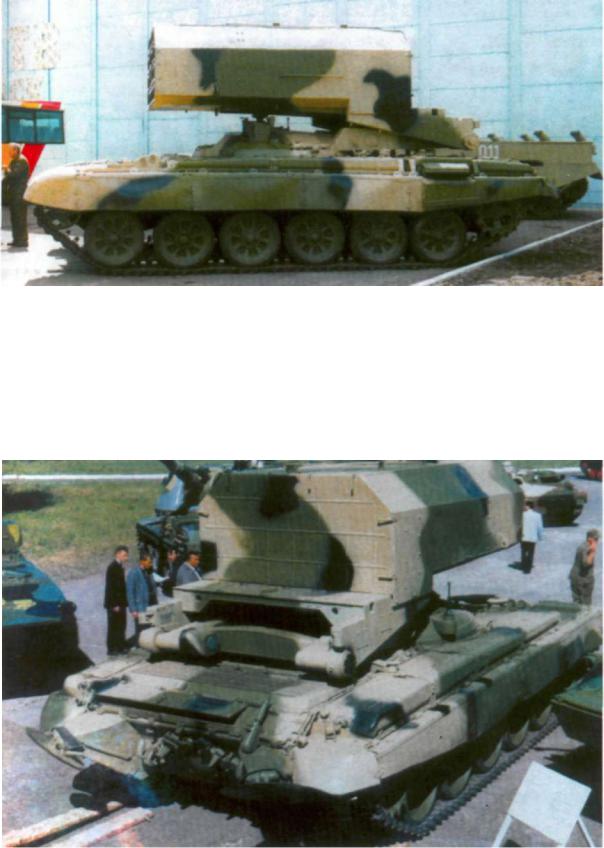

Тяжелая огнеметная система ТОС-1 «Буратино» представляет собой 30-ствольную систему залпово­ го огня. Пусковая установка смонтирована на шасси танка Т-72. Она состоит из шасси, поворотной плат­ формы с качающзйся частью пусковой установки,

силовых следящих приводов и системы управления огнем.

Качающаяся часть пусковой установки имеет 30 направляющих труб калибра 220 мм для неуправля­ емых реактивных снарядов, установленных в общем корпусе с люлькой; через ось цапф она соединяется с рычагами поворотной платформы. Наведение пус­ ковой установки на цель в горизонтальной и верти­ кальной плоскостях производится силовыми следя­ щими приводами.

Система управления огнем состоит из прицела, квантового дальномера, баллистического вычисли­ теля и датчика крена.

Неуправляемый реактивный снаряд (НУРС) со ­ стоит из головной части с наполнителем и взрывате­ лем и ракетной части на твердом топливе.

Транспортно-заряжающая машина предназначе­ на для транспортировки НУРС, заряжания и разряжания пусковой установки. Транспортно-заряжаю­ щая машина собрана на шасси грузового автомоби­ ля повышенной проходимости и имеет погрузочноразгрузочное устройство.

Вес пусковой установки 42 тонны. Вес артилле­ рийской части 175 кг.

Стрельба может вестить зажигательными и тер­ мобарическими снарядами. Вес зажигательного сна­ ряда 45 кг, число снарядов в залпе 30. Время залпа 15 секунд. Дальность стрельбы от 400 до 3500 м. Вес термобарического снаряда 74 кг. Число снарядов в залпе 24. Дальность стрельбы от 400 до 2700 м. В обоих случаях район поражения — один гектар.

Первые образцы установки «Буратино» проходи­ ли испытания в Афганистане. Осенью 1999 — зимой 2000 года «Буратино» успешно применялась в Чеч­ не, в том числе при штурме Грозного.

Глава 8.

РЕАКТИВНАЯ СИСТЕМА ЗАЛПОВОГО ОГНЯ «СМЕРЧ»

300-мм реактивная система залпового огня «Смерч» принята на вооружение Постановлением СМ № 1316-323 от 19 ноября 1987 года. До сих пор РСЗО «Смерч» не имеет аналогов в мире.

Через три года на вооружении имелось три бри­ гады РСЗО «Смерч»:

336-й реактивный артиллерийский полк (Бело­ русский ВО) — 48 РСЗО;

337-й реактивный артиллерийский полк (Прибал­ тийский ВО) — 47 РСЗО;

371-й реактивный артиллерийский полк (Одес­ ский ВО, в составе 55-й артиллерийской дивизии) — 48 РСЗО.

Вес головной части снаряда РСЗО «Смерч» поч­ ти в три раза больше, чем у американской системы MLRS. Головная часть может быть моноблоком или кассетой с 72 боевыми элементами (осколочного типа).

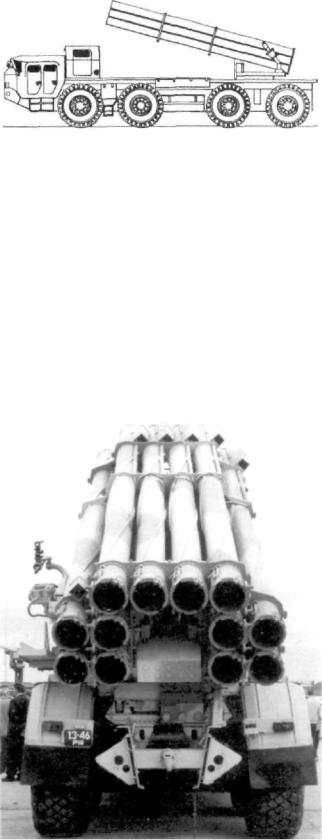

Самоходная ПУ РСЗО 9К58 «Смерч»

Залп 12 ракет 9М55К с кассетными осколочнофугасными элементами накрывает площадь в 40 гектар.

Кроме того, могут быть использованы боевые элементы зажигательного действия, противотанко­ вые и противопехотные мины, а также некоторые другие поражающие элементы.

РСЗО «Смерч» может поражать как живую силу противника, так и бронетанковую технику, фортифи­ кационные сооружения и пункты управления вой­ сками.

Так, для гарантированного уничтожения мотопе­ хотной роты требуется 10—16 ракет, артиллерийской батареи — 21—44 ракеты, центра управления вой­ сками — 4—12 ракет.

РСЗО «Смерч» (вид сзади)

'

Транспортно-заряжающая машина комплекса «Смерч»

Наиболее уязвимым местом всех РСЗО, начиная с «Катюш», были большие отклонения как боковые, так и по дальности. Создав систему MLRS, амери­ канцы пришли к выводу, что дальность стрельбы 30—40 км является предельной для РСЗО.

Дальнейшее ее увеличение приводит к слишком большому рассеиванию снарядов.

Ракеты же «Смерча» летят на расстояние 70 км, а рассеивание по дальности составляет всего 0,21 %, то есть около 150 м, что приближает ее по меткости к артиллерийским орудиям.

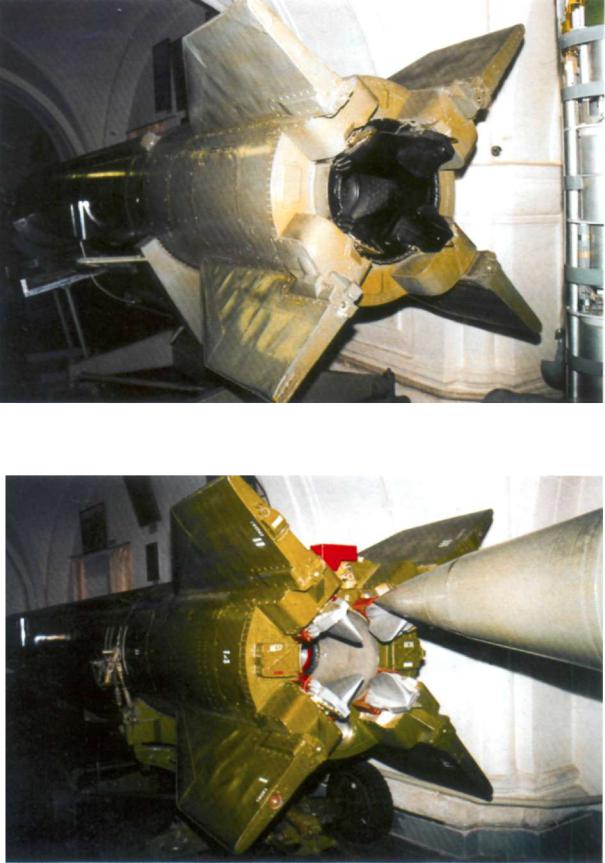

Как же удалось достигнуть такой уникальной мет­ кости? Дело в том, что «Смерч» — первая в мире реактивная система залпового огня с управляемыми ракетами, а кроме того, стабилизация ракеты в по­ лете происходит и за счет вращения ее с большой скоростью вокруг продольной оси.

Таким образом, эти ракеты являются также пер­ выми в мире вращающимися управляемыми ракета­

ми. Коррекция полета ракеты по углам тангажа и рысканья осуществляется газодинами­ ческими рулями, приводы ко­ торых действуют от газа высо­ кого давления из бортового га­ зогенератора.

В состав комплекса РСЗО

«Смерч» входит транспортнозаряжающая машина 9Т234-2, созданная на шасси автомоби­ ля МАЗ-543А. Возимый бое­ комплект на транспортно-за- ряжающей машине — 12 сна­ рядов.

Важный вклад в повышение боевой эффективности РСЗО «Смерч» внесла автоматизи­ рованная система управления огнем «Виварий», изготовляе­ мая в г. Томске производст­

венным объединением «Контур» .

Система управления огнем размещается в кузо­ ве фургона на шасси автомобиля КамАЗ-4310. «Ви­ варий», оснащенный ЭВМ Е—715—1.1, задает полет­ ные данные для шести боевых машин РСЗО «Смерч».

Данные РСЗО «Смерч»
