СТО Газпром 2-2.3-941-2015 Документы нормативные для проектирования, (п.15)Текст

воздействием различных механизмов повреждений, и текущих значений параметров технического состояния.

А.4.1 Анализ повреждений и параметров технического состояния проводится на основании полученных данных при анализе технической документации, результатов оперативной диагностики и экспертного технического диагностирования.

А.4.2 В случае выявления отклонений параметров технического состояния АВО от требований конструкторской, нормативной и технической документации определяются механизмы образования и роста обнаруженных дефектов и повреждений. Осуществляется анализ рисков возникновения отказов и аварий вследствие развития дефектов и повреждений. Особое внимание уделяется подтверждению отсутствия рисков возникновения не поддающихся прогнозированию отказов.

А.4.3 Осуществляется оценка определенных значений параметров технического состояния на соответствие требованиям нормативной и конструкторской документации. При наличии отклонений от требований устанавливают определяющие параметры технического состояния сборочных единиц, деталей и несущих конструкций АВО.

А.4.4 В случае обнаружения отклонений параметров технического состояния устанавливают необходимость дальнейших уточненных расчетов и экспериментальных исследований напряженно-деформированного состояния и механических характеристик материалов сборочных единиц, деталей и несущих конструкций АВО.

А.5 Оценка напряженно-деформированного состояния и прочности дефектных участков

Цель: получение дополнительной (а также отсутствующей в технической документации) информации об уровне номинальных и местных напряжений и деформаций с учетом фактических свойств материалов, необходимой для определения действующих механизмов повреждений и (или) непосредственно расчетов остаточного ресурса.

А.5.1 Определение фактической нагруженности сборочных единиц и деталей АВО осуществляется расчетными методами согласно требованиям РД 03-421-01 [3], ПНАЭ Г-7-002-86 [20]. При разработке расчетных моделей учитывается фактическая геометрия, размеры и особенности конструкции сборочных единиц и деталей АВО, а также типы и размеры выявленных дефектов и вызываемые ими концентрации напряжений. В расчете учитываются результаты экспериментальных исследований напряженно-деформированного состояния и изменения физико-механических свойств металла сборочных единиц и деталей АВО (при условии проведения экспериментальных исследований).

А.5.2 Расчеты на прочность осуществляются в соответствии с требованиями ГОСТ Р 51364, ГОСТ 25822,

ГОСТ 30872, ГОСТ Р 52857.1 - ГОСТ Р 52857.12 с учетом требований ПНАЭ Г-7-002-86 [20], РД 03-421-01 [3],

результатов экспертного технического диагностирования и результатов экспериментальных исследований напряженно-деформированного состояния и изменения физико-механических свойств металла сборочных единиц и деталей АВО.

А.5.3 В случае необходимости эксплуатации АВО с дефектами проводится расчет допустимого рабочего давления и принимается решение о снижении давления. В случае невозможности снижения рабочих параметров принимается решение о подконтрольной эксплуатации с разработкой программы периодического технического диагностирования (мониторинга) технического состояния соответствующей сборочной единицы, детали несущего элемента корпуса АВО. Программа периодического технического диагностирования может быть включена в регламент контроля технического состояния АВО.

А.6 Определение остаточного ресурса

А.6.1 Результаты предыдущих этапов диагностирования позволяют выделить определяющие параметры технического состояния, изменяющиеся в процессе эксплуатации АВО. Определяющими параметрами технического состояния являются:

-трещины в основном металле и сварных соединениях сборочных единиц и деталей АВО;

-дефекты в сварных соединениях сборочных единиц и деталей АВО;

ИС «Техэксперт: 6 поколение» Интранет Текст официально изданного документа распечатан 04.10.2019 из Базы данных"Система нормативной документации ПАО"Газпром" в составе ПСС "Техэксперт"

-несплошности или расслоения в основном металле сборочных единиц и деталей АВО;

-утонение стенки сборочных единиц и деталей АВО вследствие коррозии, эрозии или механических повреждений;

-степень изменения свойств металла сборочных единиц и деталей АВО;

-деформация сборочных единиц и деталей АВО;

-твердость сборочных единиц и деталей АВО;

-коэффициент запаса прочности, учитывающий дефектность сборочных единиц и деталей АВО;

-изменение свойств материала сборочных единиц и деталей АВО;

-воздействие малоцикловых и многоцикловых нагрузок;

-сероводородное (сульфидное) растрескивание под напряжением;

-водородно-индуцированное растрескивание (расслоение).

А.6.2 Эксплуатация сборочных единиц и деталей АВО, содержащих трещины, не допускается.

А.6.3 В случае развития выявленных нетрещиноподобных повреждений согласно требованиям настоящего стандарта возможен перевод АВО из состояния проектной эксплуатации в режим подконтрольной эксплуатации. При дальнейшем увеличении размеров повреждений дефектный участок подлежит вырезке в плановом или в срочном порядке. При этом остаточный ресурс АВО определяется временем эксплуатации от момента обнаружения в нем допустимых (неопасных) дефектов до момента перехода параметров обнаруженных дефектов в предельные (потенциально опасные).

А.6.4 Прогноз остаточного ресурса АВО осуществляется в соответствии с требованиями РД 03-421-01 [3], ПНАЭ Г-7-002-86 [20]. Допускается определять остаточный ресурс на основании определения гамма-процентного ресурса в соответствии с РД 03-421-01 [3], задаваемого наработкой АВО и выраженного в процентах с вероятностью того, что в течение этой наработки не наступит предельное состояние. Доверительную вероятность у целесообразно выбирать равной более 0,90. Продолжительность дальнейшей безопасной эксплуатации АВО определяется назначенным ресурсом, который меньше расчетного остаточного ресурса и не превышает восьми лет.

А.7 Оформление результатов диагностирования и заключения экспертизы промышленной безопасности АВО

А.7.1 Результаты всех выполненных измерений, исследований и расчетов оформляются в виде отчета с приложениями. В отчет включаются данные о техническом состоянии АВО, заключение о возможности и условиях дальнейшей эксплуатации или необходимости ремонта. В отчете отражаются выявленные повреждения, причины и механизмы их возникновения, а также рекомендации по их устранению или предупреждению дальнейшего развития. К отчету прилагаются все материалы и результаты работ, выполненные в соответствии с разделами программы экспертного технического диагностирования. По материалам отчета проводится экспертиза промышленной безопасности с выдачей заключения, в котором отражаются при необходимости компенсирующие мероприятия или условия, подлежащие выполнению в согласованные сроки. Заключение экспертизы промышленной безопасности подписывается руководителем специализированной диагностической организации, выполнявшей экспертное техническое диагностирование АВО. Состав заключения должен отвечать требованиям нормативной документации. Заключение служит основанием для принятия эксплуатирующей организацией решения о дальнейшей эксплуатации АВО.

ИС «Техэксперт: 6 поколение» Интранет Текст официально изданного документа распечатан 04.10.2019 из Базы данных"Система нормативной документации ПАО"Газпром" в составе ПСС "Техэксперт"

Эксперты

Приложение Б (рекомендуемое)

Схемы контроля сборочных единиц и деталей аппаратов воздушного охлаждения

Типовые схемы контроля сборочных единиц и деталей аппаратов воздушного охлаждения приведены на рисунках Б.1-Б.6.

Примечание - Расположение точек на выходном коллекторе аналогично, за исключением точек 29, 30, 31, 32.

Рисунок Б.1 - Схема замера толщины входного коллектора типового аппарата воздушного охлаждения

ИС «Техэксперт: 6 поколение» Интранет Текст официально изданного документа распечатан 04.10.2019 из Базы данных"Система нормативной документации ПАО"Газпром" в составе ПСС "Техэксперт"

Примечание - Конкретное положение точек 25-28 на окружности трубы принимают в зависимости от доступности их для замера.

Рисунок Б.2 - Схема замеров толщины деталей теплообменной секции аппаратов 2АВГ-75С и 2АВГ-100 и аналогичных им

ИС «Техэксперт: 6 поколение» Интранет Текст официально изданного документа распечатан 04.10.2019 из Базы данных"Система нормативной документации ПАО"Газпром" в составе ПСС "Техэксперт"

Рисунок Б.3 - Схема замеров толщины деталей теплообменной секции аппаратов воздушного охлаждения типа АВЗ и аналогичных ему

ИС «Техэксперт: 6 поколение» Интранет Текст официально изданного документа распечатан 04.10.2019 из Базы данных"Система нормативной документации ПАО"Газпром" в составе ПСС "Техэксперт"

1 - крышка передняя; 2 - трубная решетка передняя; 3 - трубы оребренные; 4 - трубная решетка задняя; 5 - крышка задняя

Рисунок Б.4 - Схемы контроля сплошности и твердости материала деталей теплообменной секции аппарата воздушного охлаждения

ИС «Техэксперт: 6 поколение» Интранет Текст официально изданного документа распечатан 04.10.2019 из Базы данных"Система нормативной документации ПАО"Газпром" в составе ПСС "Техэксперт"

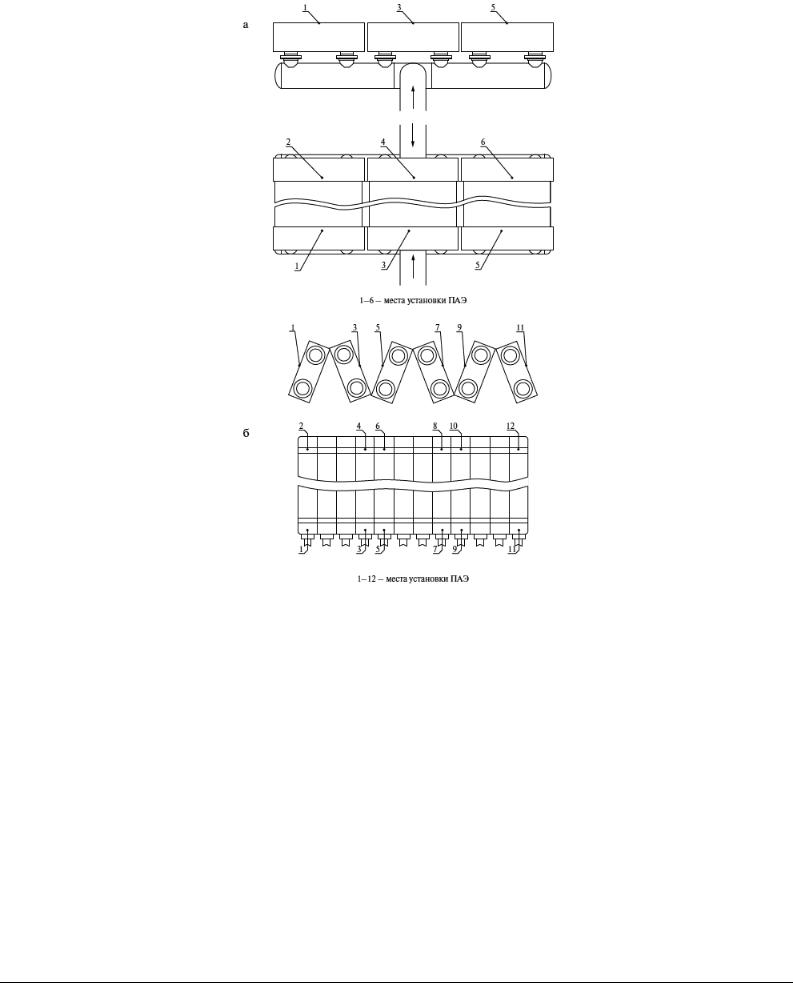

а - аппарат типа 2АВГ-75, 2АВГ; б - аппарат типа АВЗ

Рисунок Б.5 - Схемы расположения преобразователей акустической эмиссии при проведении акустикоэмиссионного контроля аппаратов АВЗ, 2АВГ-75; 2АВГ и аналогичных им

ИС «Техэксперт: 6 поколение» Интранет Текст официально изданного документа распечатан 04.10.2019 из Базы данных"Система нормативной документации ПАО"Газпром" в составе ПСС "Техэксперт"

Рисунок Б.6 - Схемы ультразвукового контроля основного металла стыковых и угловых сварных соединений сборочных единиц и деталей аппаратов воздушного охлаждения

Приложение В (рекомендуемое)

Формы протоколов неразрушающего контроля аппаратов воздушного охлаждения

ИС «Техэксперт: 6 поколение» Интранет Текст официально изданного документа распечатан 04.10.2019 из Базы данных"Система нормативной документации ПАО"Газпром" в составе ПСС "Техэксперт"

В.1 Форма протокола визуального и измерительного контроля
