Tema_8_Головні аспекти та принципи дешифрування аерокосмічних зображень
.pdf1

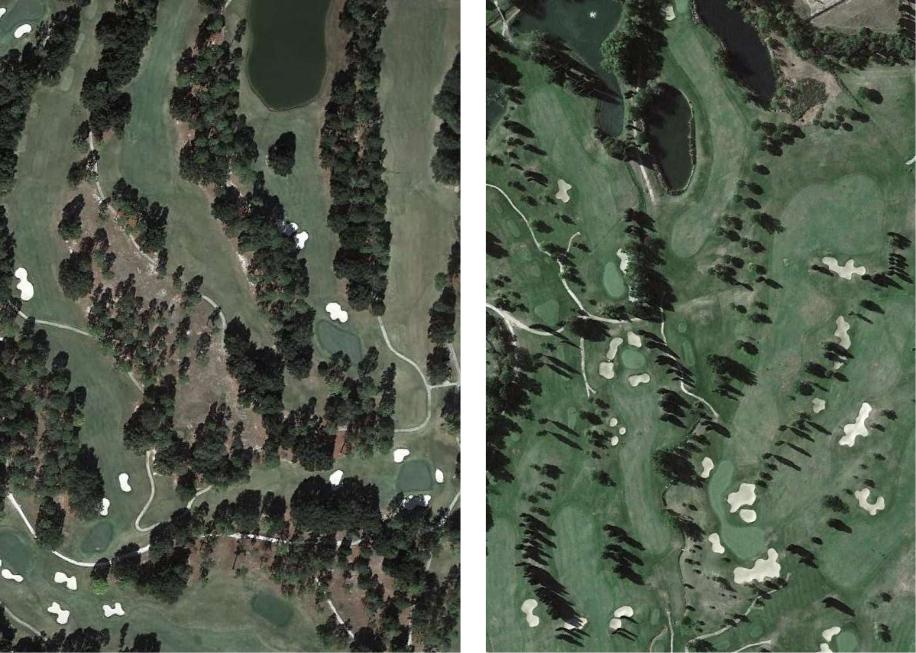

Гольфові поля
США |
Франція |
21-49
5
8.3. Логічна структура дешифруваннята та інформаційна ємність знімків.
Процес дешифрування об’єктів місцевості уявляє собою тісно взаємопов’язану логічну послідовну структуру:

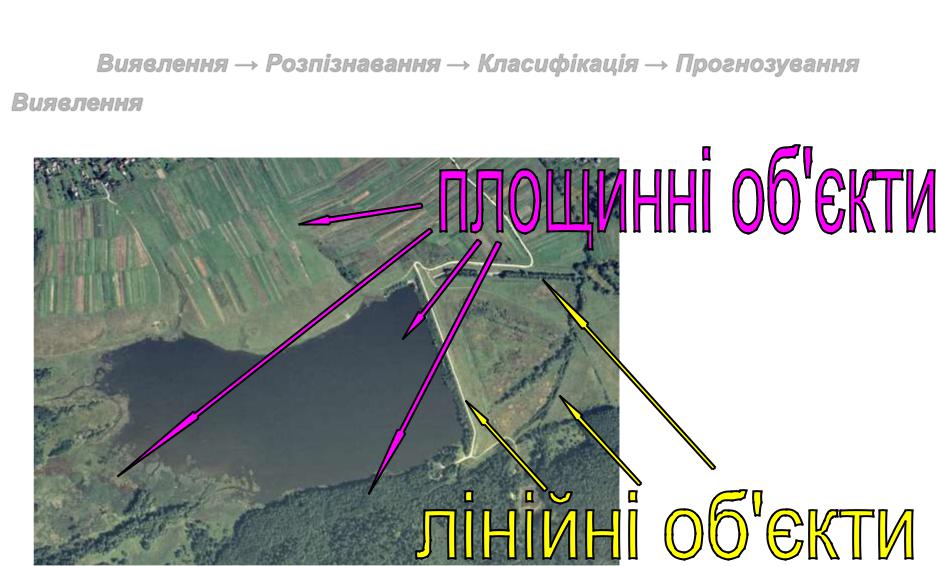

Виявлення → Розпізнавання → Класифікація → Прогнозування
Виявлення – роздільне сприйняття елементів зображення без уточнення їх призначення.
22-49
2

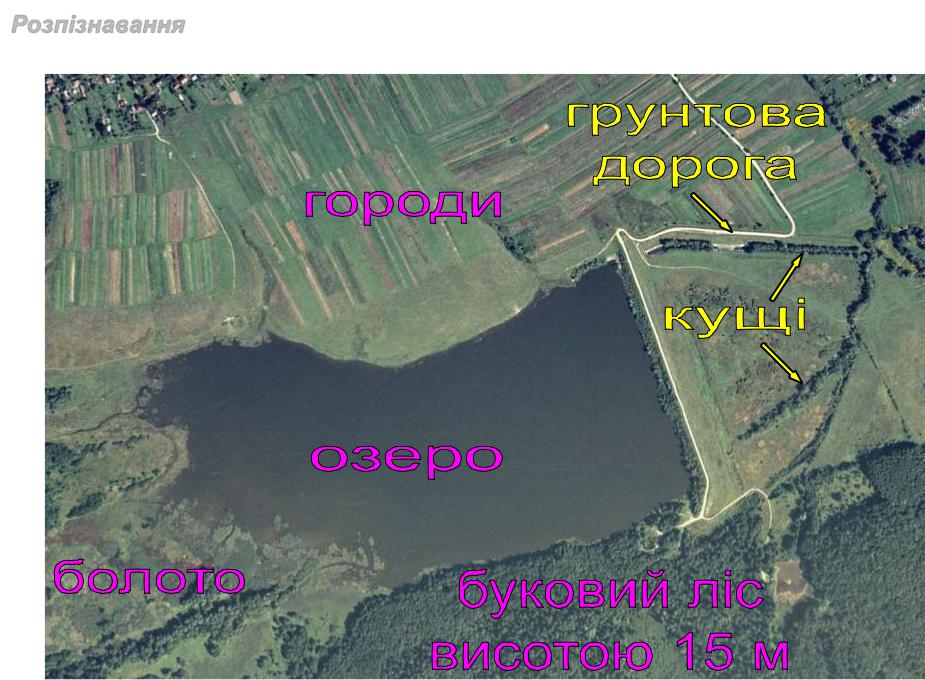

Розпізнавання – отримання цілісного уявлення про об’єкт з встановленням його якісних та кількісних характеристик
23-49
1

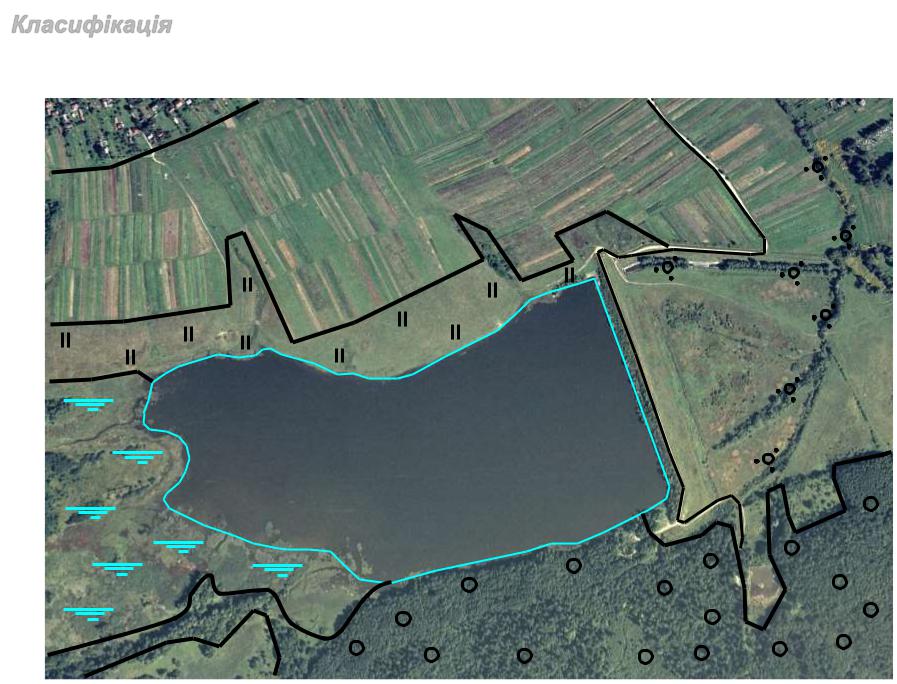

Класифікація – перехід від індивідуальної до узагальненої характеристики, зокрема віднесення зображення під певний умовний знак.
городи
бук 15
24-49
3

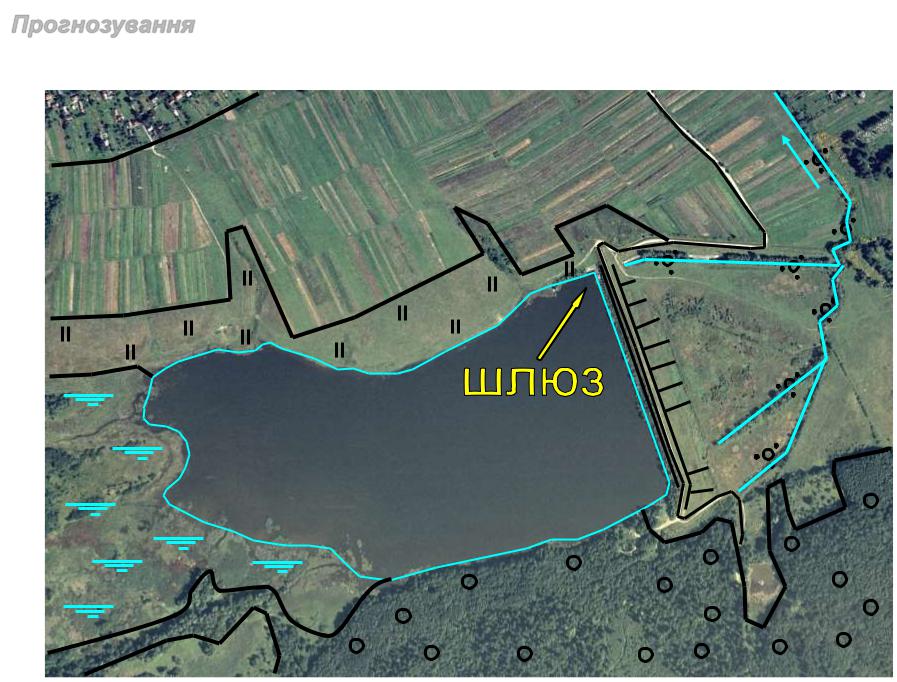

Прогнозування – передбачення інших об’єктів при наявності додаткової інформації.
городи |
Струмок і напрям течії |
Дамба
бук 15
25-49
5
Дешифрування знімків – це творчий процес по узагальненню інформації як при її недостатній кількості (невідомі характеристики будівель, покриття, рослинності тощо) так і при зайвій кількості (об’єкти, які не відображають, або об’єкти які не відображають при певних масштабах).
Будинки – потрібно встановити призначення, матеріал, кількість поверхів
Дорога – потрібно встановити ширину, матеріал покриття
Автомобілі, тимчасові об’єкти – не відображають на картах і планах
Альтанка, тротуар – не відображають на планах масштабу 1:5 000 і картах дрібнішого масштабу
Тому на результат дешифрування впливає інформаційна ємність знімку, яка поділяється на формальну, ймовірну і оціночну.
26-49
2
Формальна інформація відображає зв’язок об’єму даних знімку з його контрастністю і розрізненням. Тобто об’єм інформації залежить від кількості тонів і кольорів та розміру піксела.
Зображення отримане з супутника |
Аерофотозображення – |
IKONOS – розрізнення 1 м |
розрізнення 0,1 м |
27-49
6

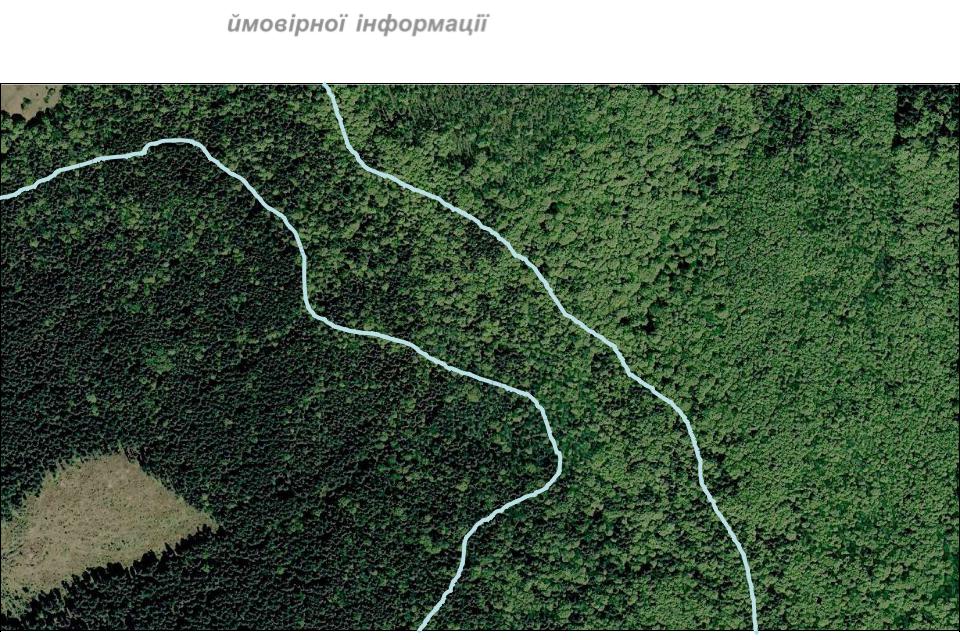

Для різних ландшафтів сукупність точок і тонів може бути різною, тому вводять поняття ймовірної інформації, завдяки якій кількість невизначених об’єктів значно зменшується.
Світлий тон крупнозернистий рисунок:
Листяний ліс
Темний тон дрібнозернистий рисунок:
Хвойний ліс
Сукупність обидвох зображень:
Мішаний ліс
28-49
5

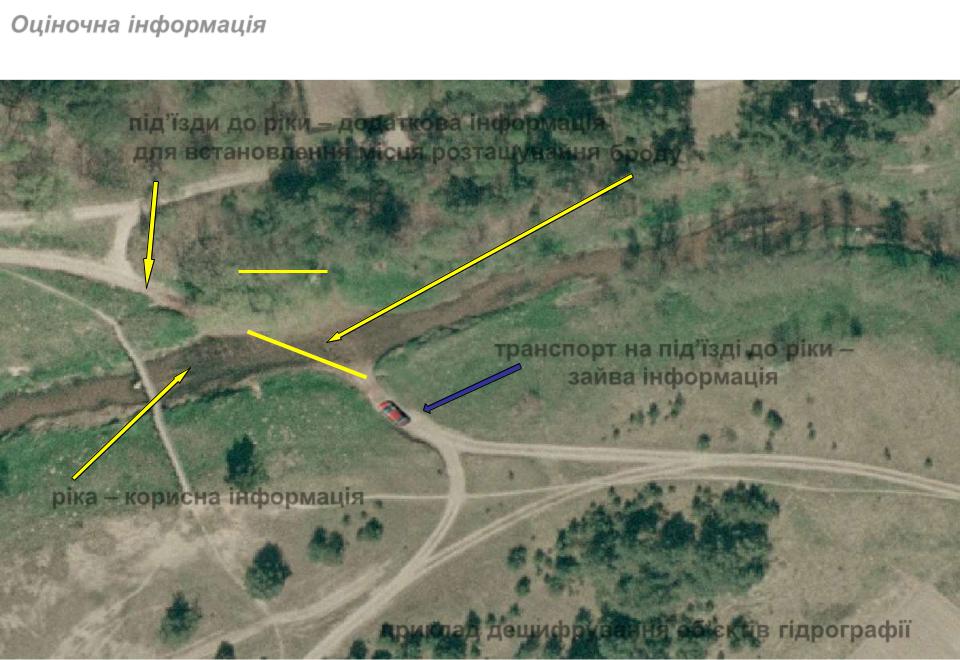

Оціночна інформація передбачає виділення необхідних даних про об’єкт (яка інформація є корисною, яка додатковою, а яка зайвою)
під’їзди до ріки – додаткова інформація для встановлення місця розташування броду
0,2 – 7
бр. П – 0,5
на під’їзді до ріки – зайва інформація
ріка – корисна інформація
приклад дешифрування об’єктів гідрографії
29-49
7
8.4. Дешифрувальні ознаки.
Дешифрування знімків виконують за прямими і непрямими ознаками.

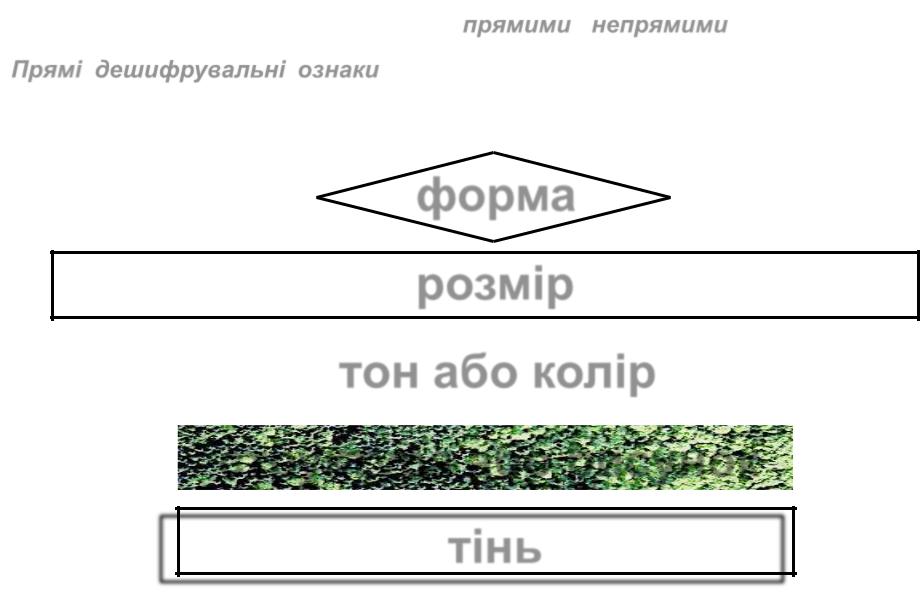

Прямі дешифрувальні ознаки вказують на властивості об’єкту, які відразу можна розпізнати на знімку. Це:
форма
розмір
тон або колір
структура або рисунок
тінь
30-49
