ная защита линии формирует импульс на отключение В2. Установка короткозамыкателя вместо выключателя практиковалась в блочных схемах небольшой мощности.

2.4.3. Схема блока «трансформатор-линия»

Схема блока «трансформатор – линия», используется на подстанциях (рис. 2.15, а). Применяются также блоки с ремонтными неавтоматическими перемычками (рис. 2.15, б).

В период строительства электрических сетей высокими темпами на подстанциях 110 кВ (частично 35 и 220 кВ) использовали упрощенные схемы с отделителями и короткозамыкателями вместо выключателей на высшем напряжении подстанций. Эти аппараты обладают определенными конструктивными и эксплуатационными недостатками. В настоящее время на вновь сооружаемых подстанциях от таких схем отказались, а при реконструкции существующих подстанций отделители и короткозамыкатели заменяют выключателями.

Рис. 2.15 Схема блока «трансформатор-линия»

51

2.5.СХЕМЫ МОСТИКОВ И МНОГОУГОЛЬНИКОВ

2.5.1.Схемы мостиков

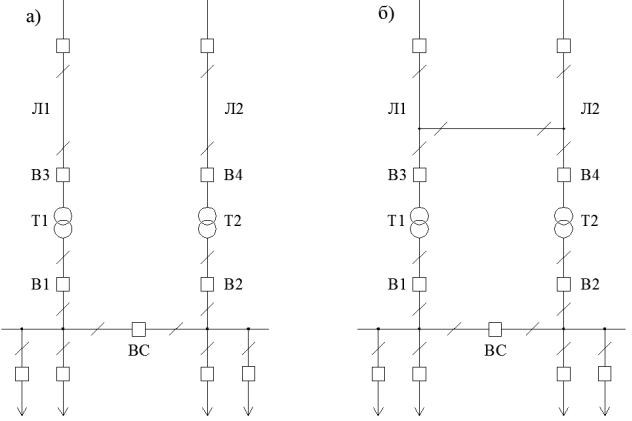

При двух линиях и двух трансформаторах может быть применена схема мостика. Схема может быть выполнена в двух вариантах (рис. 2.16).

Всхеме (рис. 2.16, а) установлена перемычка с выключателем В3 в сторону линий. Схема позволяет легко отключать трансформаторы. При повреждении в Т1 отключается В1, и Л1 продолжает работать от Т2 через В3. При повреждении в Л1 отключаются В3 и В1, затем отключают Р1 и снова включают В1 и В3.

Всхеме (рис. 2.16, б) легко производить отключение линии, но для вывода в ремонт одного из трансформаторов, например, Т1, необходимо отключить два выключателя (В1 и В3) и оставить линию без напряжения на время оперативных переключений (отключают Р1 и включают В1 и В3). Для отключения линии: отключают В1, Т1 остается в работе.

Рис. 2.16. Схема мостика Таким образом, при частых отключениях линии применяют схему (б) (в

местах, где частые грозовые перенапряжения). Схема (а) применяется, когда требуется часто отключать трансформатор, т.е. при неравномерном графике нагрузки.

Схемы мостиков применяют в основном при напряжении 35 кВ или 110 кВ на подстанциях и ГЭС.

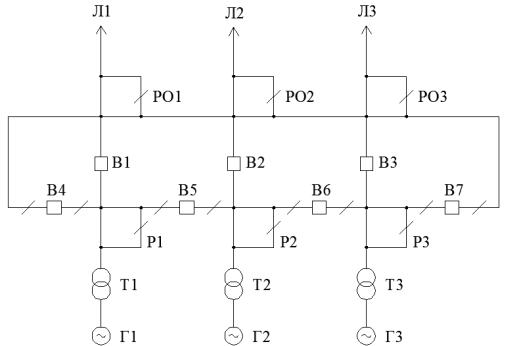

Для трех линий и 2-х трансформаторов можно применить двойной мостик

(рис. 2.17).

52

Для того, чтобы при наложении событий (например, на рис. 2.18, а) при ремонте выключателя В1 происходит короткое замыкание на Т2, отключаются В4 и В2, отключается исправный Т1) не происходило полное погашение схемы, применяют чередование присоединений по вершинам квадрата (рис. 2.18, б). При ремонте В1 и коротком замыкании на Т2 отключаются В3 и В2, теряется дополнительно только Л1. Т1 и Л2 остались в работе, что сохранило половину мощности электроустановки.

Аналогичным образом можно выполнить схемы треугольника, пяти- и шестиугольника (рис. 2.21). Общим недостатком схем многоугольников является сложность расширения установки (по сравнению со схемами со сборными шинами), в целом небольшое число присоединений. Схемы получили распространение на ГЭС для РУ 110-500 кВ и на подстанциях на напряжениях 220-750 кВ.

2.5.3. Возможные варианты расширения схем.

Имея квадрат с двухрядным расположением выключателей, добавляем одну линию (рис. 2.19) и получаем схему трансформаторы-шины.

Рис. 2.19 Схема трансформаторы-шины

Для отключения линии необходимо отключить два выключателя, а для отключения трансформатора три выключателя. Таким же образом можно подключить еще одну линию, тогда при повреждении в трансформаторе необходимо отключать четыре выключателя.

54

Дальнейшее расширение схемы не рекомендуется, т.к. согласно [3] отключение линии в РУ 110 кВ и выше должно производиться не более, чем двумя выключателями, а трансформаторов – не более, чем шестью, причем в одном РУ – не более чем четырьмя выключателями.

При расширении квадрата на два блока и две линии может быть получена

схема двух связанных квадратов (рис. 2.20).

Рис. 2.20 Схема двух связанных квадратов

Между двумя квадратами - перемычки с выключателями В9 и В10. Для отключения трансформатора требуется отключить три выключателя, а для отключения линии – два выключателя. Ремонт выключателя выполняется без отключения цепи. Схема экономична (10 выключателей на 8 цепей) и надежна.

Возможны комбинации схем, например, схема трансформаторы-шины с подключением линий по полуторной схеме, а трансформаторы подключают к шинам без выключателей.

Преобразование цепочки: треугольник → квадрат → пятиугольник → многоугольник может быть применено при конструктивном расположении выключателей в один ряд (рис. 2.21).

55

Для подстанций 35-750 кВ также установлены типовые схемы РУ, что позволяет унифицировать проектные решения. Перечень рекомендованных типовых схем РУ подстанций представлен в таблице 2.4.

Схемы распределительных устройств могут быть выполнены в виде ОРУ

(35 - 750 кВ), ЗРУ (10 - 220 кВ), КРУЭ (110 – 750 кВ), КРУ (6 - 35 кВ).
