ПРИЛОЖЕНИЕ 4
ПАРАМЕТРЫ ОБОРУДОВАНИЯ БЛОКА ГЕНЕРАТОР-ТРАНСФОРМАТОР С ГЕНЕРАТОРОМ Т3В-1200-2У3
к РУ 330 кВ
3хОРДЦ – 533000/330 - У1
533000 кВА Т 347/√3 / 24/√3 – 24 кВ
Т3В – 1200 – АУ33 |
|
|
|
1200 МВт, 24 кВ, |
|
|
|
cosΦ ном = 0,9 |
|
|
|
хd”=0,23 |
ТСН 1 |
Г |
ТСН 2 |
|
|||
ТРДНС – 80000/24 – У1 |
|
|
|
80000 кВА, 24/10,5 кВ |
|
|
|
РУ собственых нужд 10 кВ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(система нормальной |
|
|
|
|
|
|
|
|
|
|
РУ СН 10 кВ |
|
|
|
|
|
|
|
|
|
эксплуатации) |
1 с |
|
|
|
2 с |
|
|
|
3 с |
|
|
|
4 с |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. П4.1 Фрагмент главной электрической схемы энергоблока 1200 МВт
Турбогенератор типа Т3В-1200-2АУ3 имеет полное водяное охлаждение. Система охлаждения турбогенератора водяная двухконтурная, с циркуляцией охлаждающего дистиллята по замкнутому контуру. Первый контур включает в себя цепи охлаждения обмотки статора и охладителей нажимных колец. Второй контур обеспечивает охлаждение обмотки возбуждения и демпферной обмотки, сердечника статора, посадочных мест лабиринтных уплотнений вала. Корпус статора заполнен воздухом при давлении, близком к атмосферному. Система вентиляции внутреннего пространства генератора обеспечивает непрерывный поток воздуха через статор и зазоры в лабиринтных уплотнениях, предотвращая попадание влаги или увлажненного воздуха внутрь статора из сливных камер. Применение полного водяного охлаждения и отказ от водорода, заполняющего внутреннее пространство генератора, является важнейшим преимуществом, исключающим возможность взрыва и возгорания.
141
Основные технические данные турбогенератора по документации ОАО "Силовые машины" филиал "Электросила" даны в таблице П4.1.
Таблица П4.1 Основные технические данные турбогенератора Т3В-1200-2А
|
Наименование параметра |
Значение |
|
|
|
1 |
Активная мощность, МВт |
1200 |
|
|
|
2 |
Полная мощность, МВА |
1333 |
|
|
|
3 |
Частота вращения, об/мин |
3000 |
|
|
|
4 |
Коэффициент мощности |
0,9 |
|
|
|
5 |
Номинальное напряжение статора, кВ |
24 |
|
|
|
6 |
Номинальный ток статора, А |
16000 х 2 |
|
|
|
7 |
Номинальный ток ротора, А |
9560 |
|
|
|
8 |
Номинальное напряжение ротора, В |
480 |
|
|
|
9 |
Статическая перегружаемость, о.е., не менее |
1,6 |
|
|
|
10 |
Коэффициент полезного действия (брутто), %., не менее |
98,95 |
|
|
|
11 |
Максимальная длит. допустимая активная мощность, МВт |
1333 |
12Коэффициент мощности при максимальной длительно до- 1,0 пустимой активной мощности, о.е.
13 |
Число фаз обмотки статора |
6 |
|
|
|
14 |
Соединение фаз обмотки статора |
2 зв. со сдв. на 30 эл. град. |
|
|
|
15 |
Число параллельных ветвей обмотки статора |
2 |
|
|
|
16 |
Число выводов обмотки статора |
18 (по 9 на сторону) |
|
|
|
17 |
Класс нагревост. изоляция обм. статора и ротора |
F (ГОСТ 8865-93) |
|
|
|
18 |
Система возбуждения |
Диодная бесщеточная |
|
|
|
19 |
Охлаждение |
Полное водяное |
|
Температура технической воды на входе, ОС |
15 33 |
20 |
xd , о.е. |
0,23 |
|
|
Статор имеет две трехфазных обмотки, соединенные по схеме «звезда», которые сдвинуты относительно друг друга на 30 электрических градусов. Каждая из обмоток имеет две параллельные ветви. Нулевые выводы выведены сверху на две стороны турбогенератора - каждая из обмоток на свою сторону (по 6 выводов на сторону).
Выдача мощности может осуществляться на напряжении 330 кВ или 500 кВ. Типы и параметры блочных повышающих трансформаторов даны в таблице П4.2.
142
Таблица П4.2 Основные технические данные блочных повышающих трансформаторов
с высшим напряжением 330 кВ и 500 кВ
Тип |
Sном, |
Uном , кВ |
Потери ∆Р, |
Напряжение короткого |
Iхх, |
||||
|
МВА |
|
|
кВт |
замыкания uкз , % |
|
% |
||
|
|
|
|
|
|
|
|
|
|
|
|
ВН |
НН |
∆Рхх |
∆Ркз |
ВН – |
ВН–НН1 |
НН1– |
|
|
|
|
|
|
|
(НН1||НН2) |
(НН2) |
НН2 |
|
ОРДЦ-533000 |
533 |
347/√3 |
24/√3, |
230 |
1130 |
15 |
30 |
44 |
0,15 |
/330–У1 |
|
|
24 |
|
|
|
|
|
|
ОРДЦ-533000 |
533 |
525/√3 |
24/√3, |
230 |
1260 |
15 |
30 |
60 |
0,15 |
/500–У1 |
|
|
24 |
|
|
|
|
|
|
Режим работы нейтрали – глухое заземление, Класс напряжения нейтрали ВН – 35 кВ, без устройства РПН.
Рабочее питание собственных нужд осуществляется через два рабочих ТСН мощностью по 80 МВА. Количество рабочих секций собственных нужд энергоблока – 4. Резервное питание собственных нужд выполняется через резервные РТСН (ОАО «Запорожтрансформатор»), присоединяемые к РУ повышенного напряжения. Типы и параметры рабочих и резервных трансформаторов собственных нужд даны в таблице П4.3.
Таблица П4.3
Основные технические данные ТСН и РТСН
Тип |
Sном, |
Uном , кВ |
Потери ∆Р, |
Напряжение короткого |
При- |
|||||
|
МВА |
|
|
кВт |
замыкания uкз , % |
|
мече- |
|||
|
|
|
|
|
|
|
|
|
|
ние |
|
|
ВН |
НН |
∆Рхх |
∆Ркз |
ВН – |
ВН–НН1 |
|
НН1– |
|
|
|
|
|
|||||||
|
|
|
|
|
|
(НН1||НН2) |
(НН2) |
|
НН2 |
|
|
|
|
|
|
|
|
|
|
|
|
ТРДНС– |
80 |
24 |
10,5 |
42 |
300 |
13 |
23 |
|
более |
ТСН |
80000/24–У1 |
|
|
|
|
|
|
|
|
40 |
|
ТРДНС– |
80 |
242 |
10,5 |
- |
- |
12,5 |
- |
|
28 |
РТСН |
80000/220–У1 |
|
|
|
|
|
|
|
|
|
|
ТРДНС– |
80 |
330 |
10,5 |
- |
- |
11 |
- |
|
28 |
РТСН |
80000/330–У1 |
|
|
|
|
|
|
|
|
|
|
ТСН оснащены устройством РПН (на стороне ВН с диапазоном8х1,5 %), Режим работы нейтрали – изолированная, срок службы трансформатора с учетом замены узлов и деталей - не менее 30 лет, масса полная с маслом
– 115 т (транспортная без масла – 88 т, полная масла – 28 т).
Для выполнения защит трансформатора и измерений на вводах ТСН устанавливаются встроенные трансформаторы тока:
-ТТВ 35-III-0,5-2500/5 04, класс точности 0,5;
-JR 0,5 1000-1500-2000-3000/1 класс точности 0,2SFS10
-4хТТВ 35-III-5Р-1000-1500-2000-3000/1 04, класс точности 5Р20.
143
Конструкция ТСН предусматривает возможность присоединения комплектных экранированных токопроводов на стороне 24 кВ и 10 кВ. Конструкция РТСН предусматривает возможность присоединения экранированных токопроводов на стороне 10 кВ и воздушной ошиновки на стороне 330 кВ.
Схема и группа соединения обмоток блочного трансформатора в трех-
фазной группе - Yн/ -Y-11-0, ТСН - Y/ - -11-11 и / - -0-0, РТСН – Yн/ / .

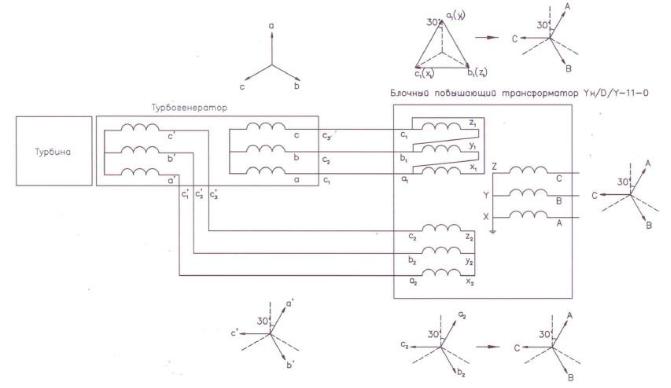

Схема соединения обмоток турбогенератора, блочного повышающего трансформатора, рабочих и резервных трансформаторов собственных нужд приведена на рис. П4.2.
Рис. П4.2 Схема соединения обмоток турбогенератора, блочного повышающего трансформатора и трансформаторов собственных
