Этапы синтеза:

1. составление функциональной схемы САУ из функционально необходимых элементов;

2. составление структурной схемы проектируемой САУ;

3. математическое описание функциональных элементов схемы – представление их соответствующими динамическими звеньями;

4. представление САУ как совокупности обобщённого объекта и регулятора;

5. выбор закона регулирования;

6. расчёт параметров настройки типовых регуляторов;

7. математическое описание замкнутой САУ;

8. расчёт переходных процессов замкнутой САУ;

9. сравнение численных значений показателей качества спроектированной САУ требуемыми по техническому заданию показателями качества; вывод о соответствии спроектированной САУ техническому заданию.

31. Синтез методом логарифмических частотных характеристик. Лачх и лфчх тдз и систем (метод Солодовникова).

Синтезом системы автоматического регулирования называется выбор структурной схемы и значений параметров её отдельных звеньев, обеспечивающих заданную точность в установившемся режиме и характер переходного процесса, удовлетворяющий заданным показателям качества.

Практически синтез систем автоматического регулирования сводится к выбору общего коэффициента усиления системы для обеспечения заданной точности в установившемся режиме и к синтезу корректирующих устройств для обеспечения заданных показателей качества переходного процесса.

Существует несколько методов синтеза линейных систем автоматического регулирования. Если при синтезе требуется обеспечить ограниченное число показателей качества, то для выбора параметров можно воспользоваться методом распределения корней или методом распределения нулей и полюсов передаточной функции, методом интегральных оценок.

Этапы синтеза:

1. составление функциональной схемы САУ из функционально необходимых элементов;

2. составление структурной схемы проектируемой САУ;

3. математическое описание функциональных элементов схемы – представление их соответствующими динамическими звеньями;

4. представление САУ как совокупности обобщённого объекта и регулятора;

5. выбор закона регулирования;

6. расчёт параметров настройки типовых регуляторов;

7. математическое описание замкнутой САУ;

8. расчёт переходных процессов замкнутой САУ;

9. сравнение численных значений показателей качества спроектированной САУ требуемыми по техническому заданию показателями качества; вывод о соответствии спроектированной САУ техническому заданию.

Синтез методом логарифмических частотных характеристик. Лачх и лфчх тдз и систем.

Выбор корректирующих устройств согласно этому методу осуществляется в следующем порядке. Строят логарифмические амплитудную (ЛАЧХ) и фазовую частотные (ЛФЧЧ) характеристики разомкнутой нескорректированной системы.

На том же графике строят желаемую логарифмическую амплитудную частотную характеристику, соответствующую системе, отвечающей заданным техническим требованиям, которые могут быть различными, но в общем могут содержать следующие показатели:

1. порядок астатизма системы (количество интегрирующих звеньев, входящих в систему);

2. максимальную величину перерегулирования, 𝛿% вызываемого ступенчатым воздействием;

3. максимальное время переходного процесса t₀, вызываемого ступенчатым воздействием;

4. максимальное ускорение 𝑎_𝑚𝑎𝑥, с которым изменяется регулируемая величина при ступенчатом воздействии, и ряд других показателей.

В конкретных случаях интерес может представлять только часть перечисленных показателей.

Чтобы иметь возможность построить желаемую амплитудную частотную характеристику вместо реальной вещественной частотной характеристики, В. В. Солодовников предложил пользоваться приближенной типовой вещественной частотной характеристикой, которая изменением своих параметров может быть сделана достаточно близкой к реальной характеристике.

И вот дальше идёт пояснение и номограмма, про которую она говорила, что всё надо знать, но там ебануться сколько текста.

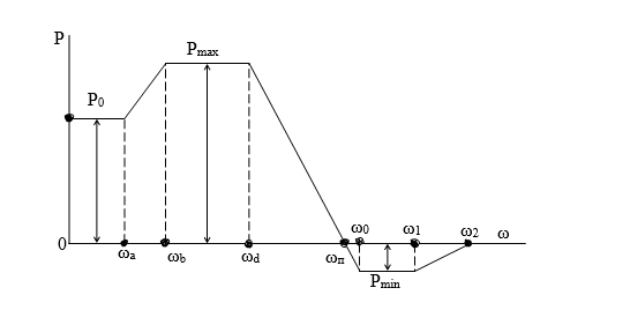

Типовая вещественная частотная характеристика приведена на рис. 12.1. Она определяется следующими параметрами:

Соответствующие обозначения ω ясны из рис. 12.1.

Рис. 12.1. Типовая вещественная частотная характеристика

Динамические свойства системы рассматриваются при подаче на вход единичного ступенчатого воздействия.

При построении желаемой амплитудной частотной характеристики ее можно разбить на три характерных участка.

1. Участок низких частот, лежащий в пределах частот от нуля до первой сопрягающей частоты. Для статических систем наклон низкочастотной части логарифмической амплитудной частотной характеристики должен составлять 0 дб/сек, для астатических — 20ν дб/дек (ν — число интегрирующих звеньев в системе, или порядок астатизма системы).

В обоих случаях ордината низкочастотной асимптоты при частоте ω=1 должна составлять 20 lg К (К — общий коэффициент усиления разомкнутой системы).

За низкочастотную часть желаемой характеристики можно принять низкочастотную часть характеристики нескорректированной системы. Этот участок характеристики определяет точность воспроизведения системой медленно меняющихся воздействий.

2. Участок, расположенный в области средних частот и определяющий запас устойчивости системы, и ее качество при ступенчатом воздействии. В зоне средних частот должно происходить пересечение амплитудной характеристики с осью абсцисс при частоте, которая называется частотой среза ω_с.

Для обеспечения достаточного запаса устойчивости желаемая частотная характеристика при частоте среза ω_с должна иметь наклон — 20 дб/дек.

3. Участок высоких частот, мало влияющий на качество переходного процесса, может не корректироваться.

Сопряжение среднечастотного участка желаемой характеристики с соседними может осуществляться непосредственно или, если это возможно, с помощью прямых, имеющих наклон 40 или 60 дб/дек.

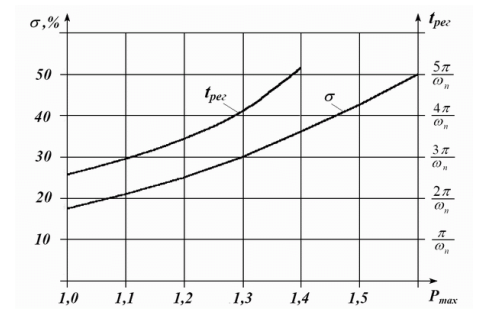

Частота среза ω_с в среднечастотном диапазоне определяется, исходя из заданных δ% и t₀, по номограмме, приведённой на рис. 12.2.

По заданному δ% определяется максимальная ордината P_mах вещественной частотной характеристики, соответствующей желаемой амплитудной частотной характеристике. При значении Р_mах находим ординату кривой t₀ = f(P_max). Ордината равна и в то же время определяет заданное значение 𝑡₀.

Рис. 12.2. Номограмма для определения частоты среза

Таким образом

откуда

Дальше идёт пример

Предположим, например, что 𝛿% = 25%, 𝑡₀ = 1 сек., тогда по кривой δ% (рис. 12.2) находим Р_maх — 1,2.

Этому значению Р_maх соответствует значение 𝑡₀ = , но t₀ = 1, так что из выражения (12.1) получим

Если выбрать частоту среза желаемой логарифмической амплитудной характеристики меньшей, чем получается из выражения (12.1), то нельзя гарантировать, что время переходного процесса не превзойдёт заданное, т. е. t₀.

По найденному выше максимальному значению Р_maх вещественной частотной характеристики находим минимальное значение P_min из приближенного соотношения для типовой вещественной характеристики

Для рассмотренного выше случая получим

Скорректированная система, чтобы обеспечить удовлетворительную работу, должна иметь определенный запас устойчивости по амплитуде и по фазе.

Запас по амплитуде найдём, проведя к этим кривым горизонтальные касательные и прочитав соответствующие отметки на оси ординат. Для рассматриваемого примера получим L₁=15дб, L₂= -15 дб. Это значит, что среднечастотная часть логарифмической амплитудной частотной характеристики, проходящая через точку, соответствующую частоте среза ωс , должна быть продолжена в обе стороны до ординат L₁ и L₂ и только тогда сопрягаться с соседними участками.

Запас устойчивости по фазе γ₁ находим, проведя вертикальные касательные к кривым Р_maх и Р_min и отсчитав значение угла в градусах от касательной до линии —180°. Для данного примера γ₁ = 45°. Это значит, что на всем интервале частот, на котором желаемая логарифмическая амплитудная частотная характеристика удовлетворяет неравенству

фазовая характеристика должна отстоять от линии 180° но менее чем на 45°.

Так как скорректированная система является минимально-фазовой, то качество се однозначно определяется амплитудной частотной характеристикой. Однако в том случае, когда предполагается в последующем приближённо построить кривую переходного процесса, следует построить и желаемую логарифмическую фазовую частотную характеристику.

Эта характеристика может быть приближённо построена с помощью следующих выражений:

в низкочастотной части (до частоты среза)

в высокочастотной части (от частоты среза и выше)

где - число интегрирующих звеньев в системе (степень астатизма);

сопрягающие частоты, меньшие того значения ω, при котором определяется γ;

k — число сопрягающих частот, при которых наклон логарифмической амплитудной частотной характеристики увеличивается на 20 дб/дек;

l — число сопрягающих частот, при которых наклон характеристики уменьшается на 20 дб/дек (рассматриваются точки сопряжения, находящиеся левее частоты ω_с, при которой определяется -γ);

q_cp- количество единиц, соответствующих наклону среднечастотного участка характеристики (наклону —20 дб/дек соответствует q_сp= 1);

ω_р — сопрягающие частоты, большие ω_с;

m — число сопрягающих частот, больших ωс , при которых наклон характеристики увеличивается на 20 дб, и находящихся левее частоты со, при которой определяется γ.

Найденные значения γ откладываются вверх от линии —180°. Кривая, соединяющая полученные точки, представляет желаемую фазовую частотную характеристику.

И вот дальше идёт залупа с выбором корректирующих устройств. Хер знает оно надо или нет, но я это скопирую из лекции, а когда я всё полностью перечитывать нормально буду, то я может и подредачу. Всё равно у нашей группы экзамен раньше. И это точно надо в 40ой вопрос!

В случае последовательного корректирующего устройства желаемая логарифмическая амплитудная частотная характеристика L_ж(ω) может рассматриваться как сумма двух характеристик: характеристики нескорректированной системы LНК (ω) и характеристики корректирующего устройства L_к (ω)

откуда логарифмическая амплитудная частотная характеристика последовательного корректирующего устройства

Таким образом, для построения логарифмической амплитудной частотной характеристики последовательного корректирующего устройства следует из желаемой амплитудной характеристики графически вычесть характеристику нескорректированной системы. По найденной логарифмической амплитудной характеристике корректирующего устройства составляется его передаточная функция, но которой затем подбирается схема корректирующего устройства.

Выбранное корректирующее устройство может иметь логарифмическую частотную характеристику, несколько отличающуюся от желаемой.

Чтобы убедиться в правильности выбора корректирующего устройства, его амплитудную характеристику следует сложить с характеристикой нескорректированной системы, по результирующей характеристике построить вещественную частотную характеристику методом, изложенным выше, а с помощью последней методом типовых треугольников или трапеций построить кривую переходного процесса.

При выборе параллельного корректирующего устройства приближенное значение его логарифмической амплитудной частотной характеристики L_к (ω) может быть найдено по формуле

справедливой для частот, при которых 𝐿_О(𝜔) + 𝐿_К(𝜔) ≫ 0.

Здесь 𝐿_О(𝜔) - логарифмическая амплитудная частотная характеристика звеньев, охваченных обратной связью.

Как следует из выражения (12.8), вначале находят результирующую характеристику 𝐿_О(𝜔)+𝐿_К(𝜔), после чего, исходя из технической осуществимости, определяют точки съёма и ввода обратной связи и строят логарифмическую амплитудную частотную характеристику L₀(ω) звеньев, охваченных обратной связью.

Затем из результирующей амплитудной характеристики 𝐿_О(𝜔) + 𝐿_К(𝜔) вычитают характеристику 𝐿_О(𝜔) и определяют, таким образом, приближенную логарифмическую амплитудную частотную характеристику корректирующего устройства, находящегося в цепи обратной связи. По найденной характеристике составляют передаточную функцию корректирующего звена, по которой затем подбирают схему корректирующего устройства.

Правильность выбора корректирующего устройства проверяется так же, как и в случае последовательного корректирующего устройства, т. е. по логарифмической амплитудной частотной характеристике скорректированной системы строится вещественная частотная характеристика, а с помощью последней строится кривая переходного процесса. При проверке возникает необходимость построить вещественную частотную характеристику замкнутой системы по логарифмическим амплитудной и фазовой частотным характеристикам разомкнутой системы.

Такое построение можно осуществить с помощью номограммы, приведённой на рис. 12.3. Ось частот на логарифмических характеристиках разбивается на интервалы. Для частот, ограничивающих интервалы, определяется амплитуда и децибелах, и фаза в градусах и по этим значениям наносятся точки на номограмму с пометкой соответствующей частоты. Нанесённые точки соединяются плавной кривой, которая представляет собой амплитудно-фазовую характеристику разомкнутой системы. Точки пересечения амплитудно-фазовой характеристики с линиями равных значений Р(ω) дают значения ординат вещественной частотной характеристики замкнутой системы при частотах, которым соответствуют точки пересечения на амплитудно-фазовой характеристике.

По найденным значениям Р(ω) и ω строится вещественная частотная характеристика, а по ней строится кривая переходного процесса.

Однако выбор корректирующих устройств по приведённой выше схеме осуществляется относительно несложно только в редких случаях. Для обеспечения подбора корректирующих устройств по их логарифмическим амплитудным частотным характеристикам составлены специальные весьма обширные таблицы, в которых приведены различные схемы корректирующих устройств и соответствующие им логарифмические амплитудные частотные характеристики.

В ряде случаев выбрать корректирующее устройство с помощью таблицы не удается и тогда эта задача решается общим аналитическим методом, который содержит два этапа:

1) определение передаточной функции по графически заданным частотным характеристикам;

2) реализация полученной передаточной функции в виде схемы корректирующего устройства.
