17. Расчёт периодической составляющей тока кз в момент времени t.

В принципе, я бы здесь ещё написал, что это за ток такой, но он где-то раньше был написан (14 вопрос)

1. Периодический ток КЗ от системы не затухает: I_псt = I_псо

2. Периодический ток от двигателей затухает по экспоненте:

I_пдt = I_пдо∙exp( – t / Т_пэд );

t = t_откл.min = t_рз.min + t_о.с;

Т_пэд = 0,07...0,1 с;

3. Рассчитываем суммарный периодический ток КЗ:

I_пt = I_псо + I_пдt

Это действующее значение периодической составляющей 3-фазного КЗ в момент времени, соответствующий началу размыкания контактов выключателя.

18. Вычисление теплового импульса для проверки электрооборудования на тс.

В = В_п + В_а, где В_п , В_а – тепловые импульсы от действия периодической и апериодической составляющей тока КЗ.

где T_асх – постоянная времени изменения апериодического тока для всей схемы:

За счёт этих импульсов потом считается максимальная температура, достигнутая за счёт этого импульса. И происходит проверка на термическую стойкость и невозгораемость. Там для каждого материала свои температуры.

19. Основные характеристики выключателей сн на напряжение 6,3 (10,5) кВ.

Номинальные параметры

1) Номинальное напряжение U_ном, кВ 6,3 кВ; 10,5 кВ

2) Номинальный ток I_ном, А 630, 1000, 1250, 1600, 2000, 2500, 3150 А

3) Номинальный ток отключения I_о.ном, кА 12,5; 20; 25; 31,5; 40; 50 кА (для вакуумных меньше, для элегазовых больше)

Нормированные параметры

4) ток электродинамической стойкости (предельный

сквозной ток) i_д, кА

5) ток термической стойкости I_т, кA

время короткого замыкания t_к.з., с (1, 2, 3)

6) содержание апериодической составляющей в

отключаемом токе βн, %

7) ток включения:

- действующее значение периодической

составляющей І_в.н, кА

- амплитудное значение і_в.н, кА

Прочие параметры

8) собственное время отключения t_св, с

0,035…0,05 с

(у вакуумных меньше, у элегазовых больше)

9) полное время отключения t_ов, с

0,055…0,08 с

(у вакуумных меньше, у элегазовых больше)

10) ресурс по механической стойкости N_m, циклов

10 000…100 000 циклов

(у элегазовых меньше, у вакуумных больше)

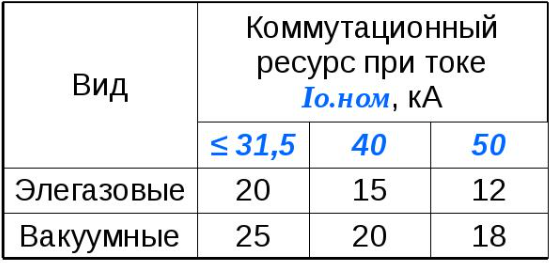

11) ресурс по коммутационной стойкости N_к, циклов

Коммутационный ресурс - допускаемое число коммутаций без осмотра и ремонта дугогасительного устройства

20. Выбор выключателей на напряжение 6,3 (10,5) кВ в цепях собственных нужд.

РТСН

1. Выбор вводного выключателя (вв)

1) По напряжению: U_н ≥ U_эу

2) По рабочему току: I_н ≥ I_р.утж, где

• I_р.утж = - для расщеплённого ТСН

• I_р.утж = - для нерасщеплённого ТСН

• U_ср = 6,3 кВ

3) По отключающей способности

• I_откл.н ≥ I_пt; β_н ≥ β

или (если проверка выше неуспешна):

• I_откл.н (1 + β_н/100) ≥ I_пt + i_at

где

t = t_рз.min + t_св – начало размыкания контактов;

I_пt = I_п0с (периодический ток от системы не затухает);

i_аt = i_аtс (апериодический ток от системы затухает)

4) По включающей способности

• I_вкл.н ≥ I_п0

• i_вкл.н ≥ i_уд

где

• I_п0 = I_п0с

• i_уд = i_удс

5) По электродинамической стойкости

• I_дин ≥ I_п0

• i_дин ≥ i_уд

где

• I_п0 = I_п0с

• i_уд = i_удс

6) По термической стойкости

• I²_тt_т ≥ B_терм

где тепловой импульс рассчитывается для времени:

• t = t_рз.max + t_ов – время до полного гашения дуги.
