Базисные условия

Энергосистема, примыкающая к ТСН (РТСН)

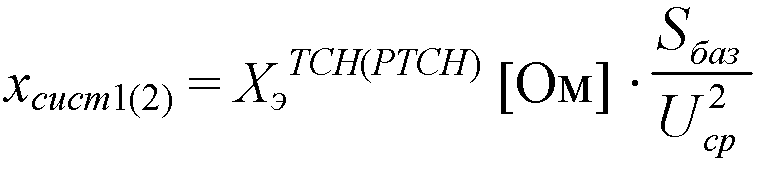

Исходные данные: Х_Э, Ом; U_ср, кВ

Заменяем на , Е_с = 1

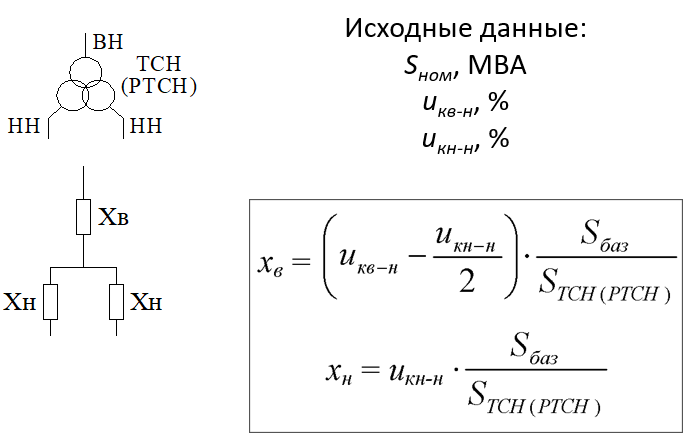

2-обмоточный ТСН (РТСН) с расщеплением

Важно! В этих формулах:

u_кв-н – напряжение короткого замыкания ТСН между обмоткой ВН и обмотками НН, включенными параллельно, о.е.;

u_кн-н – напряжение короткого замыкания ТСН между обмотками НН, приведённое к половинной мощности ТСН, о.е.;

S_ТСН – номинальная мощность ТСН, МВА.

При использовании справочников для определения u_{к НН1-НН2} следует обращать внимание на указанный в примечаниях смысл каталожных обозначений.

Если u_{к НН1-НН2} отнесено в каталоге к номинальной мощности трансформатора, то данное u_{к НН1-НН2} необходимо пересчитать для половинной мощности, разделив на 2.

В случае неверной подстановки в формулы зачастую сопротивление х_в получается отрицательным.

Обычно в формуле для x_в­ на других предметах мы писали сразу деление на 4, а не на 2.

2-обмоточный ТСН (РТСН)

Магистраль резервного питания от РТСН до секций СН

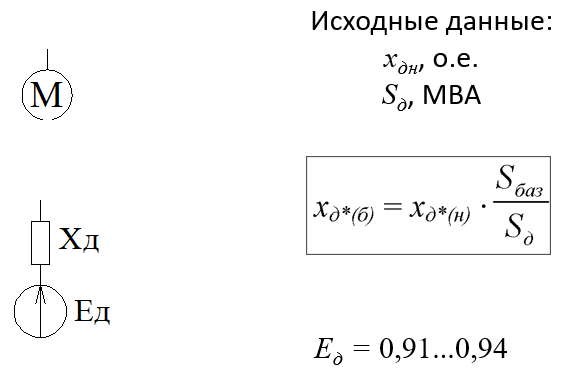

Электродвигатели СН

Назначение расчётов токов КЗ:

1. Выбор электрооборудования по максимальным токам.

2. Проверка чувствительности релейной защиты по минимальным токам.

Расчёт токов кз в системе сн (в о.Е.)

1. Схема электрических соединений

2. Выбор расчётных условий: -вид КЗ -место КЗ -длительность КЗ t

3. Составление схемы замещения

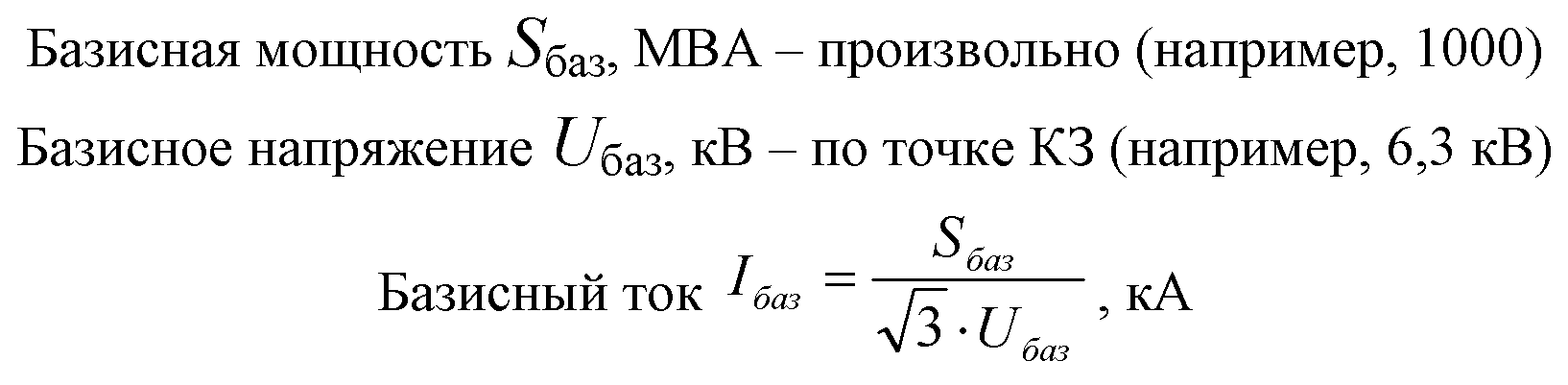

4. Выбор базисных условий:- базисная мощность S_баз, МВА- базисное напряжение U_баз, кВ- базисный ток I_баз, кА

5. Расчёт параметров элементов схемы замещения в о.е.:- сопротивлений Х- э.д.с. Е

6. Сворачивание схемы замещения к точке КЗ

7. Определение эквивалентных параметров:- сопротивления Х_э- э.д.с. Е_э

8. Расчёт тока короткого замыкания I_по = Е_э/Х_э в о.е. и в кА

9. Расчёт I_пt, i_аt, β к моменту времени t

10. Расчёт тепловых импульсов В.

14. Определение токов трёхфазного кз на секциях сн (Iп0, Iпt, iat, iуд). Определение токов трёхфазного кз на секциях сн

Рассчитываем следующие токи:

I_п0 – действующее значение периодической составляющей тока 3-фазного КЗ в начальный момент времени;

I_пt – действующее значение периодической составляющей тока 3-фазного КЗ в момент времени, соответствующий началу размыкания контактов выключателя;

i_at – мгновенное значение апериодической составляющей тока 3-фазного КЗ в момент времени, соответствующий началу размыкания контактов выключателя;

i_уд – ударный ток КЗ.

Расчёт периодической составляющей тока кз в начальный момент времени

Сначала рассчитываем систему:

1. Между ЭДС системы и точкой КЗ суммируем все сопротивления => Х_экв

2. Рассчитываем ток КЗ от системы в относительных единицах: I_псо[о.е.] = Е_с / Х_экв

3. Рассчитываем ток КЗ от системы в именованных единицах (килоамперах): I_псо[кА] = I_псо[о.е.] ∙ I_баз.

Теперь рассчитываем двигатели:

1. Рассчитываем ток КЗ от двигателей в относительных единицах: I_пдо[о.е.] = Е_д / Х_д

2. Рассчитываем ток КЗ от двигателей в именованных единицах (килоамперах): I_пдо[кА] = I_пдо[о.е.] ∙ I_баз

Теперь рассчитываем суммарный ток КЗ:

I_по = I_псо + I_пдо

Это действующее значение периодической составляющей 3-фазного КЗ в начальный момент времени.
