Отчеты / БСБД_1ЛАБ

Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение

высшего образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра комплексной информационной безопасности электронно-

вычислительных систем (КИБЭВС)

ПРОЕКТИРОВАНИЕ БАЗЫ ДАННЫХ

MICROSOFT SQL SERVER

Отчет по лабораторной работе №1

По дисциплине «Безопасность систем баз данных»

Выполнил

Студент группы 710-2

_____ Кузьмина А.А.

__.02.2022

Руководитель

Младший научный сотрудник

_____ ______Слезкин А.О.

__.02.2022

Томск - 2022

2

1 Введение

Цель работы: реализовать проект учебной базы данных под управлением СУБД Microsoft SQL Server. Создание реляционных таблиц и установление межтабличных связей.

Для выполнения лабораторной работы необходимы структура и описание базы данных, которые были приведены во второй индивидуальной работе.

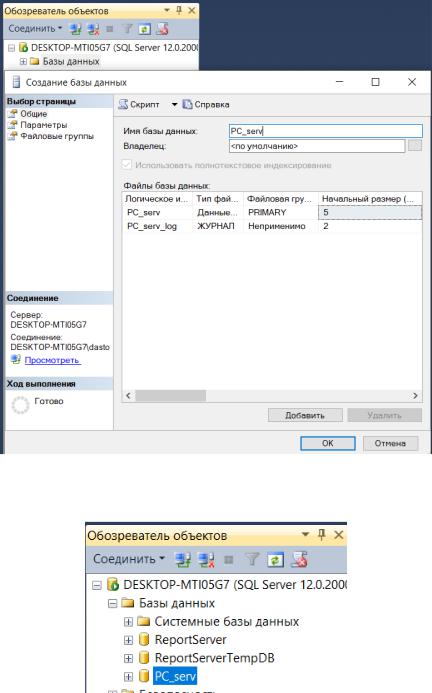

Для создания базы данных используется среда SQL Server Management Studio 2014.

4

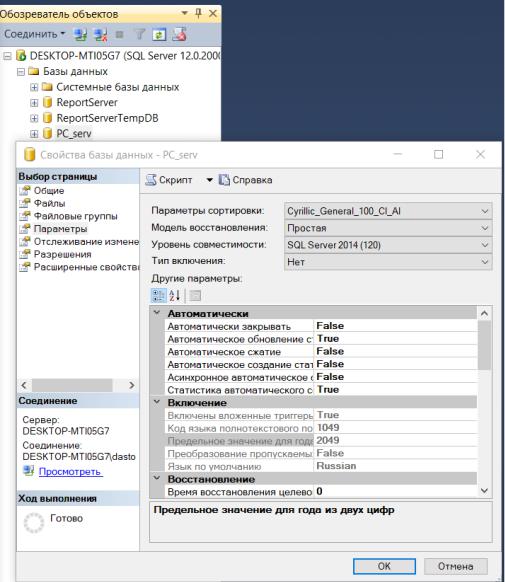

Далее нужно указать параметры сортировки. Для добавления параметров нужно в созданной базе данных выбрать раздел «Свойства» и там страницу «Параметры».

Добавление параметров представлено на рисунке 3.

Рисунок 3 – Добавление параметров.

5

После этого нужно создать несколько таблиц. Для этого нужно в созданной базе данных выбрать папку «Таблицы» и открыть раздел

«Таблица». После выполнения действий откроется окно конструктор таблицы.

Вокне введем колонки:

1.Имя столбца;

2.Тип данных;

3.Разрешить значения Null.

На рисунках 4 – 8 представлены заполненные таблицы базы данных.

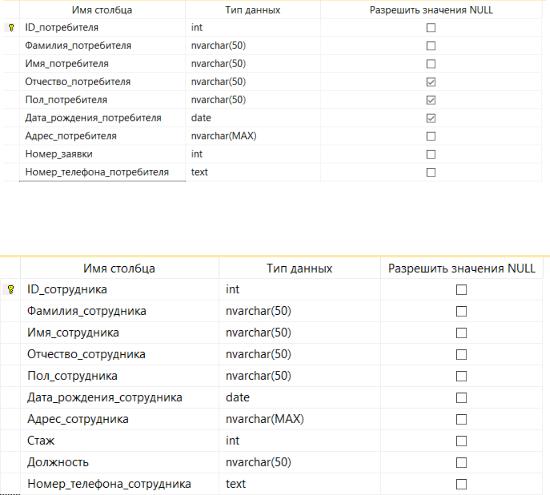

Рисунок 4 – Заполненная таблица Потребитель.

Рисунок 5 – Заполненная таблица Сотрудники.

6

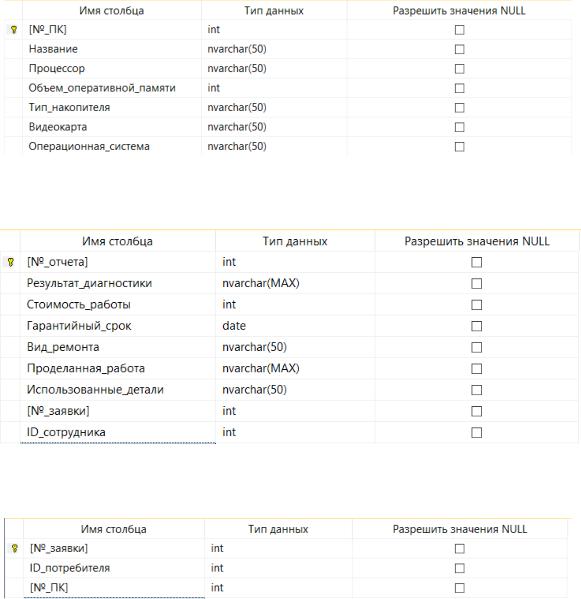

Рисунок 6 – Заполненная таблица ПК.

Рисунок 7 – Заполненная таблица Отчет.

Рисунок 8 – Заполненная таблица Заявка.

Далее зададим ограничения для некоторых полей. Для этого в окне конструктор таблиц выберем пункт «Проверочные ограничения». Появится окно и выбираем «Добавить»

Ниже на рисунках 9 – 13 показаны ограничения для таблиц.

7

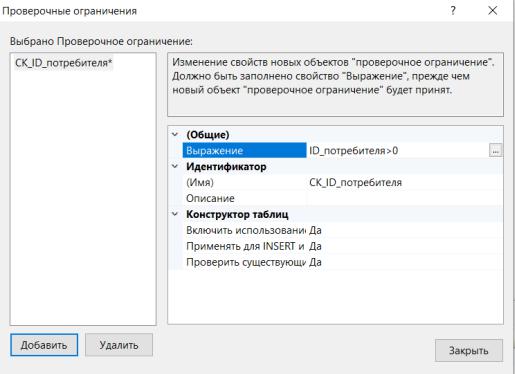

Рисунок 9 – Ограничения для таблицы Потребитель.

Рисунок 10 – Ограничения для таблицы Сотрудники.

8

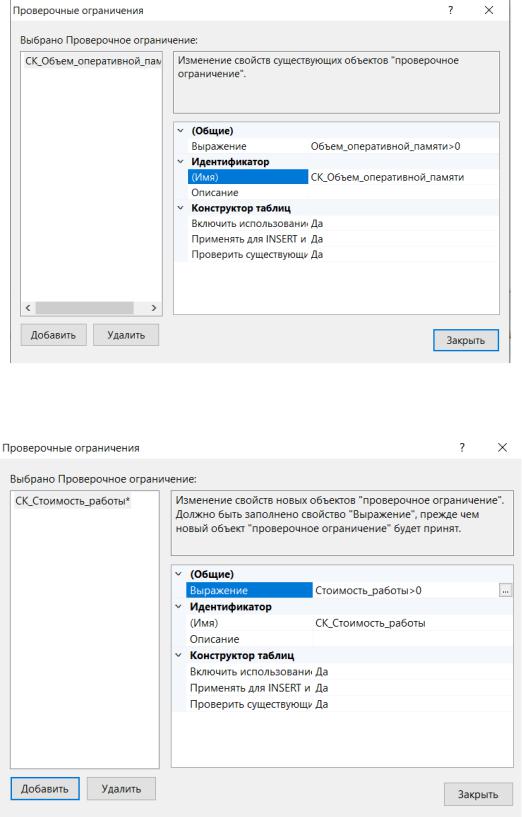

Рисунок 11 – Ограничения для таблицы ПК.

Рисунок 12 – Ограничения для таблицы Отчет.

9

Рисунок 13 – Ограничения для таблицы Заявка.

Затем нужно задать отношения между таблицами. В окне «Обозреватель объектов» на узле «Диаграммы баз данных» выберем «Создать диаграмму баз данных». Далее в созданной диаграмме выбираем «Отношения» и «Спецификация таблиц и столбцов». В окне «Таблицы и столбцы» выбираем таблицу первичного ключа и таблицу внешнего ключа. Аналогично делается для остальных таблиц.

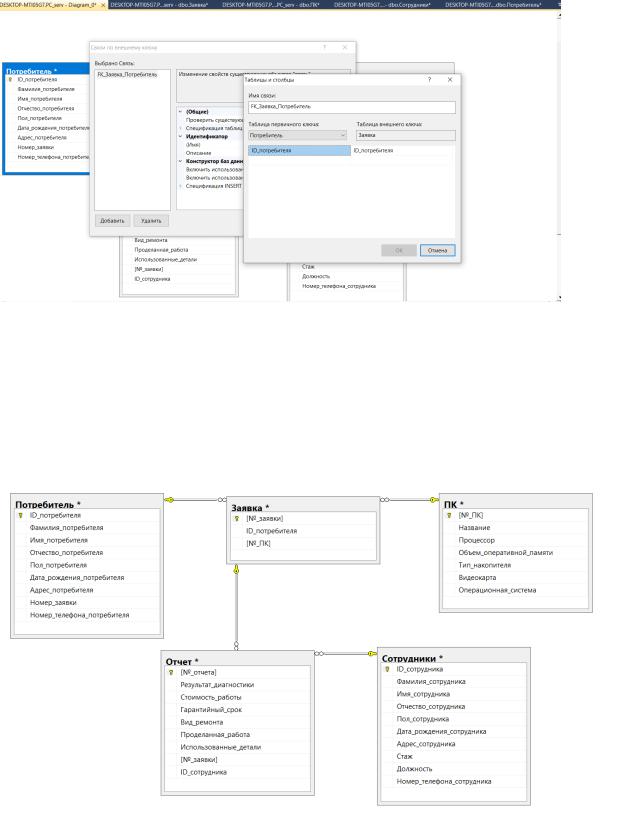

На рисунке 14 показано как создаются отношения между таблицами.

10

Рисунок 14 – Создание отношений между таблицей «Потребитель» и «Заявка».

На рисунке 15 представлен результат создания отношений между всеми таблицами.

Рисунок 15 – Готовая диаграмма.
