- •Дисциплина «Строительные материалы» 2 этап обучения
- •Бетон - искусственный каменный материал, полученный в результате твердения бетонной смеси
- •Виды и общая классификация
- •Тема 6.1. Бетонные смеси на основе минеральных вяжущих
- •Бетонная смесь состоит из минерального теста с равномерно распределенными мелким и (или) крупным
- •Расчет состава бетонной смеси для изготовления конструктивных элементов
- •Приготовление смеси
- •Приготовление бетонной смеси на цементном вяжущем
- •Приготовление небольших объёмов смеси производят на строительной площадке в переставляемых смесителях
- •Гравитационные переставные смесители
- •Приготовление больших объёмов смеси производят в заводских условиях
- •Приготовление больших объёмов смеси в заводских условиях в лопастных смесителях принудительного действия
- •Автобетоносмеситель для транспортирвания бетонной смеси на строительную площадку
- •Большая дальность транспортирования смеси на строительную площадку повлияет на её качество – может
- •Стационарный растворобетонный узел
- •Мобильные
- •Технологические свойства бетонной смеси
- •Связность
- •Расслаиваемость
- •Удобоукладываемость
- •Подвижность - способность бетонных смесей равномерно
- •Жесткость - способность бетонных смесей равномерно
- •Марки бетонной смеси по показателям удобоукладываемости
- •Смеси марок СЖ1, СЖ2, СЖ3 относятся к группе сверхжестких;
- •Растекание конуса самоуплотняющейся
- •На удобоукладываемость бетонной смеси влияют:
- •4. Состояние поверхности зерен заполнителей - гладкая поверхность увеличивает подвижность смеси и снижает
- •Удобоукладываемость бетонной смесей регулируют введением химических добавок
- •Механизм действия пластифицирующих добавок
- •Самыми эффективными добавками, регулирующими формообразующую способность бетонной смеси, на сегодняшний день, являются гиперпластификаторы,
- •Действие гиперпластификатора на подвижность бетонной смеси
- •Осадка конуса бетонной смеси 4см без добавки
- •При введении гиперпластификаторов следует учитывать, что бетонная смесь самоуплотняясь расслаивается, принимает форму «сомбреро».
- •Способы снижения расслаиваемости и водоотделения литых и самоуплотняющихся бетонных смесей
- •а – расслоение бетонной смеси – «эффект сомбреро», б – растекание конуса бетонной
- •Жизнеспособность
- •Тема 6.2. Изготовление конструктивных элементов
- •По способу изготовления конструктивные элементы разделяют на
- •Фундамент из монолитного железобетона
- •Жилой дом бескаркасный из сборных железобетонных наружных и внутренних панелей, плит перекрытия
- •Жилой дом с каркасом из сборных железобетонных колонн, ригелей, плит перекрытия
- •Сооружения из монолитного железобетона
- •Сборные железобетонные конструктивные элементы
- •Изготовление сборных конструктивных элементов
- •Изготавливают на специализированных предприятиях: КПД, ЖБИ.
- •Этапы получения сборных железобетонных конструктивных элементов на заводе
- •Способы производства сборных железобетонных
- •Агрегатно – поточная линия
- •Конвейерная линия
- •3. Стационарный (стендовый) способ
- •Стенды для производства вентиляционных блоков, шахт лифтов
- •Стенды для производства вентиляционных блоков, шахт лифтов
- •Стенды для производства лестничных маршей
- •Современный способ изготовления конструктивных элементов – стендовое производство изделий длиной до 70м с
- •Стендовая линия производства внутренних панелей стен и перегородок
- •Готовые панели стен с требуемыми размерами
- •Стендовая линия производства наружных панелей стен
- •Стендовая линия производства плит перекрытия
- •Готовые плиты перекрытия
- •Стендовая линия производства колонн и ригелей
- •Экологичность современного производства - полное отсутствие отходов
- •Рециклинговая установка для разделения бетонной смеси на тесто и заполнители
- •Склад готовой продукции
- •Полуприцепы-инлоудеры для доставки готовых конструктивных элементов на объекты строительства
- •Тема 6.3. Качественные показатели бетона
- •Cвойства цементного конструкционного бетона
- •Важнейшая характеристика тяжелого бетона его
- •Например, указан класс бетона С8/10.
- •Для определения класса бетона стандартным методом на прессе определяют гарантированную прочность бетона на
- •Методы контроля прочности бетона на
- •Выбуривание из конструкции
- •Прочность бетона при растяжении меньше прочности бетона при сжатии.
- •Основные неразрушающие методы контроля прочности бетона
- •Неразрушающие методы контроля прочности бетона
- •Метод ударного импульса
- •Отрыв (вырывание) забитого в бетон анкера
- •Ультразвуковой
- •Метод пластической деформации
- •Метод пластической деформации (молоток
- •Способы повышения прочности на сжатие тяжелого бетона:
- •Собственные деформации бетона: усадка и расширение
- •Температурные деформации бетона - изменение его объема в результате изменения температуры окружающей
- •1.Большое различие в коэффициентах линейного расширения цементною камня и заполнителя - появление трещин
- •Способы снижения деформативности бетона:
- •Температурные деформации при действии низких температур.
- •Способы повышения морозостойкости тяжелого бетона:
- •Виды коррозии бетона 1 вид – коррозия выщелачивания:
- •3 вид – солевая коррозия: разрушение бетона из-за кристаллизации солей и испарением минерализованной
- •Коррозия
- •Коррозия бетона и
- •Коррозия
- •Два типа защиты железобетона от коррозии:
- •Методы первичной защиты железобетона от коррозии
- •Обеспечение водостойкости:
- •Методы вторичной защиты готового изделия
- •Технологические методы ускорения процесса твердения бетона
- •Наиболее распространённые методы ускорения процесса твердения изделий из бетона:
- •Термовлажностная обработка
- •Пропарочная камера
- •Подача насыщенного водой пара в укрытие
- •Автоклавная обработка при давлении водонасыщенного пара 0,8 - 1,2 Мпа с температурой выше
- •Весь процесс термообработки можно разделить на четыре основных этапа:
- •Электропрогр
- •Электропрогрев греющими проводами бетонного покрытия
- •Применение греющей опалубки для обогрева бетона
- •Прогрев бетона
- •Гелиообработка
- •Схема гелиостенда: 1- конструктивный элемент; 2- солнцевоспринимающие теплоаккумулирущие покрытие; 3 -теплоизоляция гелиостенда;
Удобоукладываемость
- способность бетонных смесей равномерно занимать заданный объём.
Показатели удобоукладываемости
бетонных смесей: - подвижность -жесткость.

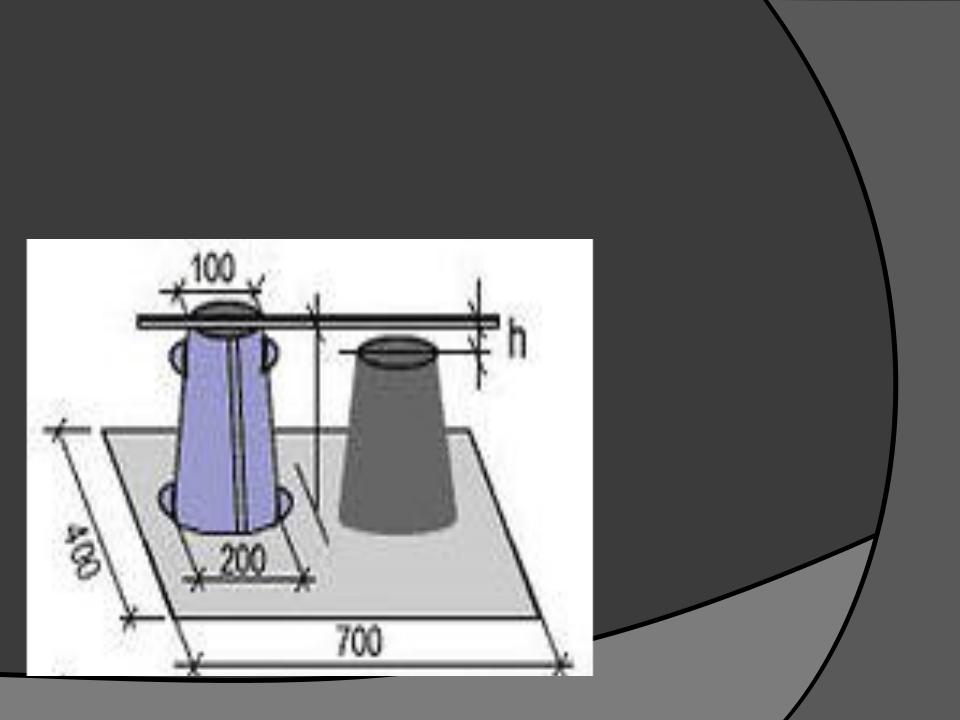

Подвижность - способность бетонных смесей равномерно
занимать заданный объём под действием
собственной массы. Определяют
замеряя осадку (О.К.) или растекание (Р.К.), в сантиметрах, отформованного из бетонной смеси усеченного стандартного конуса. Показатель является статической характеристикой структурной прочности бетонной смеси.
Жесткость - способность бетонных смесей равномерно
занимать заданный объём под действием приложения колебаний (вибрации).

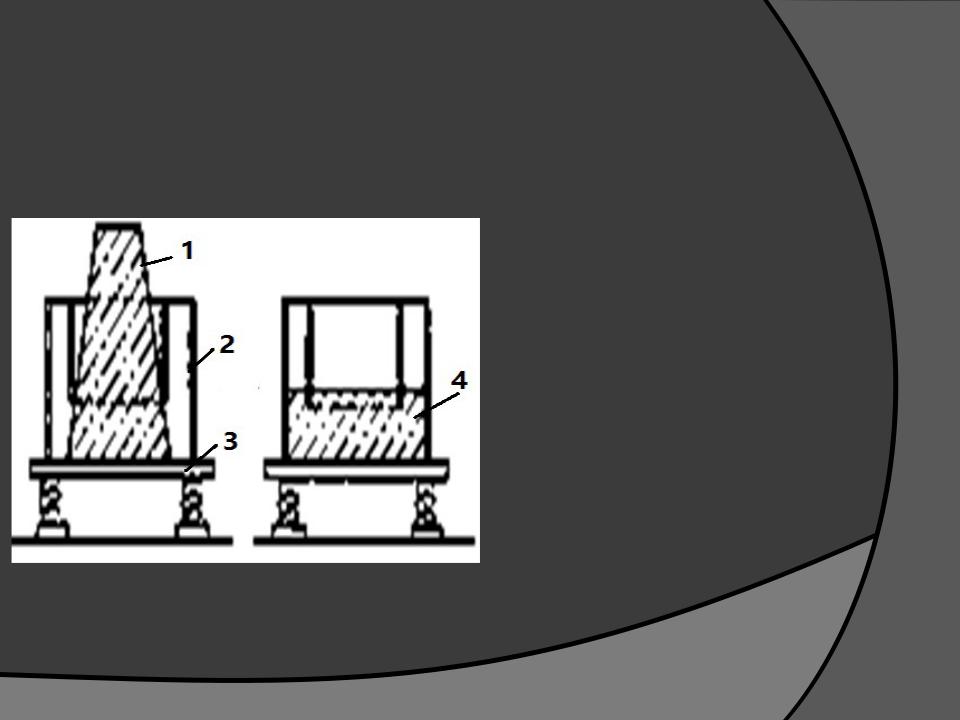

1 - конус из бетонной смеси; 2 - стальной куб; 3 – виброплощадка; 4 - горизонтальное положение бетонной смеси
Определяют временем вибрации, в секундах, за которые отформованный в стальном кубе усеченный бетонный конус осядет и поверхность бетонной смеси примет горизонтальное положение. Показатель является динамической характеристикой бетонной смеси.
Марки бетонной смеси по показателям удобоукладываемости
Удобоукладываемость по |
Удобоукладываемость по |
Удобоукладываемость по |
|||||||
показателю расплыва |
|||||||||
показателю жесткости |
показателю подвижности |
||||||||
|
|
конуса |
|||||||
|
|
|
|
|
|
|
|
||
Марка |
|
Жесткость (Ж), с |
Марка |
|
Осадка конуса |
Марка |
|
Расплыв конуса |
|
|
|
|
|||||||
|
|
(ОК), см |
|
(РК), см |
|||||
|
|
|
|
|
|
|
|||
СЖ3 |
|
более 100 |
П1 |
|
1-4 |
РК-1 |
|
Менее |
|
|
|
|
|
|
|
|
|
или равно 34 |
|
СЖ2 |
|
51-100 |
П2 |
|
5-9 |
РК-2 |
|
35-41 |
|
СЖ1 |
|
41-50 |
П3 |
|
10-15 |
РК-3 |
|
42-48 |
|
Ж4 |
|
31-40 |
П4 |
16-20 |
РК-4 |
|
49-55 |
||
Ж3 |
|
21-30 |
П5 |
21-25 |
РК-5 |
|
56-62 |
||
Ж2 |
|
11-20 |
|
|
|
РК-6 |
|
более 62 |
|
Ж1 |
|
5-10 |
|
|
|
|
|
|
Смеси марок СЖ1, СЖ2, СЖ3 относятся к группе сверхжестких;
марок Ж1, Ж2, Ж3, Ж4 - жестких;
марок П1, П2 – низкопластичных;
марок П3, П4, РК-1 – пластичных;
марок П5, РК-2, РК-3, РК-4, РК-5, РК-6 - литых и самоуплотняющихся.

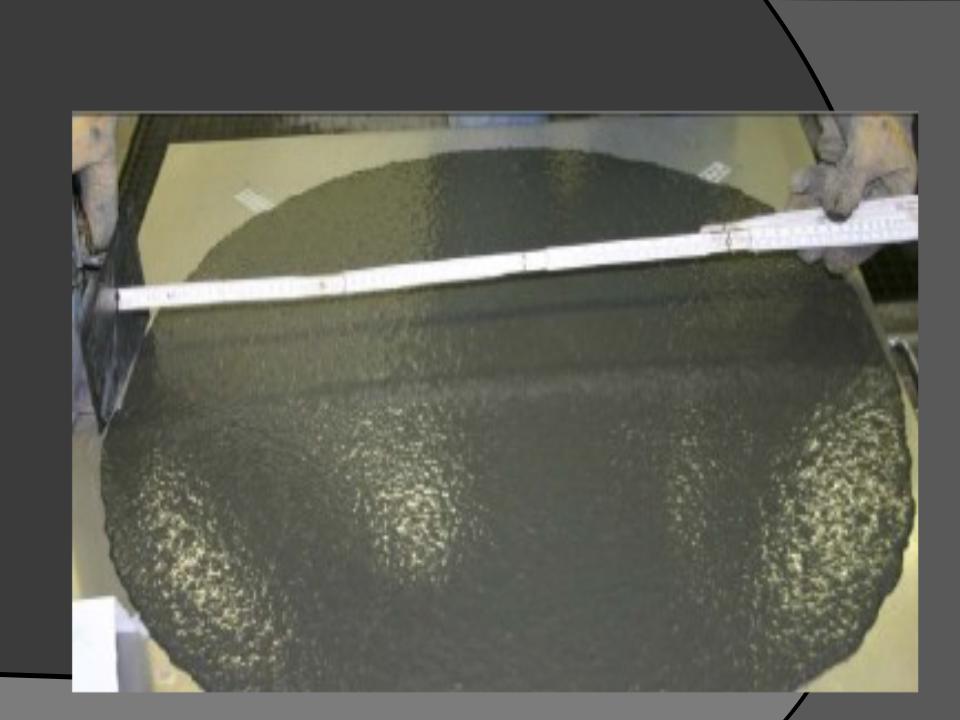

Растекание конуса самоуплотняющейся
бетонной
смеси
На удобоукладываемость бетонной смеси влияют:
1.Тонкость помола вяжущего – увеличение тонкости помола снижает подвижность смеси и увеличивает жесткость.
2.Увеличение количество вяжущего в смеси - снижает подвижность смеси и увеличивает жесткость.
3.Крупность зерен заполнителей – уменьшение размера зерен снижает подвижность смеси и увеличивает жесткость.
4. Состояние поверхности зерен заполнителей - гладкая поверхность увеличивает подвижность смеси и снижает жесткость.
5.Пористость зерен заполнителей - увеличение пористости снижает подвижность смеси и увеличивает жесткость.
6.Увеличение количество воды затворения – увеличивает подвижность смеси и снижает жесткость.
7.Повышение температуры окружающей среды при транспортировании и укладке бетонной смеси – снижает подвижность смеси и увеличивает жесткость.
Удобоукладываемость бетонной смесей регулируют введением химических добавок
Вид |
Механизм действия |
Назначение |
добавки |
|
|
Пластифика |
Создают на |
Повышение |
торы, |
поверхности зерен |
формообразую |
суперпласт |
вяжущего и |
щей |
ификаторы, |
заполнителей |
способности |
гиперпласти |
временную пленку, |
бетонной смеси |
фикаторы |
замедляющую доступ |
|
|
воды, снижающую |
|
|
трение между |
|
|
компонентами смеси |
|

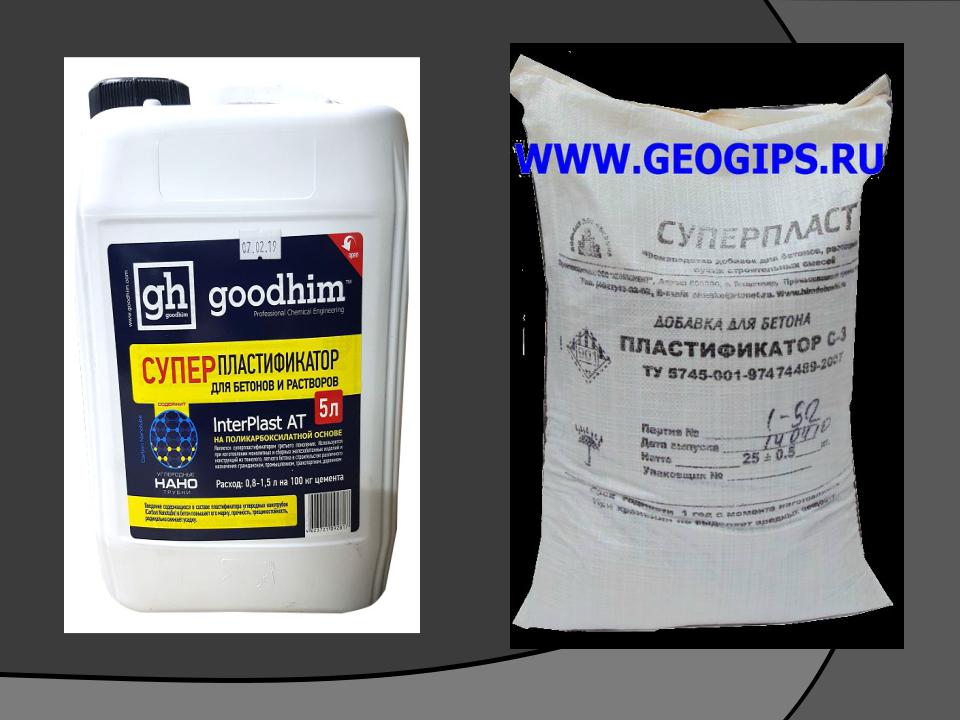

Пластифицирующие добавки – искусственные полимерные вещества вводят в бетонную смесь в виде порошков или водных растворов.
