2.3.2.3. Монтаж концевых муфт марки пкВтнгО, 6-10 кВ на основе термоусаживаемых изделий для однофазных кабелей с пластмассовой изоляцией на напряжение 6 -10 кВ

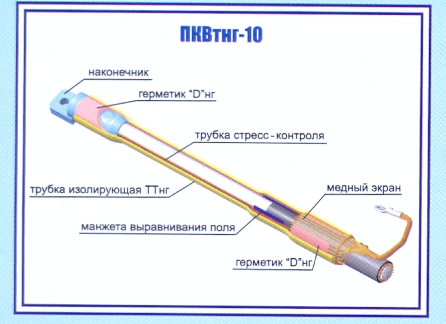

Устройство концевой муфты муфт марки ПКВтнгО, 6-10 кВ на основе
термоусаживаемых изделий для однофазных кабелей с пластмассовой изоляцией на напряжение 6 -10 кВ показано на рис. .
Перед началом монтажа необходимо произвести выбор маркоразмеров концевых муфт в зависимости от сечения жил кабеля в соответствие с данными, приведенными в табл. 1.
Затем проверить состав комплекта выбранной концевой муфты внутренней установки ПКВтнгО-10 или концевой муфты наружной установки ПКНто-10, согласно прилагаемой к комплекту муфты комплектовочной ведомости. Монтаж выполнять при помощи комплекта инструментов, приведенного в приложение 1.
Таблица 1.
Маркоразмеры концевых муфт
№пп |
Маркоразмеры концевых муфт |
Номинальное сечение жил кабеля, мм2 |
1 |
ПКВтнг-10-LS-50 |
50 |
2 |
ПКВтнг-10-LS-70 |
70 |
3 |
ПКВтнг-10-LS-95 |
95 |
4 |
ПКВтнг-10-LS-120 |
120 |
5 |
ПКВтнг-10-LS-150 |
150 |
6 |
ПКВтнг-10-LS-185 |
185 |
Монтаж концевой муфты ПКВтнгО напряжением 6-10 кВ будет изучен на практических занятиях.
Контрольные вопросы для проверки знаний
Назовите основные типы термоусаживаемых муфт и опишите их назначение.
Какие элементы входят в конструкцию термоусаживаемых муфт?
Перечислите виды инструментов, применяемых при монтаже муфт и назовите их назначение.
Расшифруйте марку муфты. (СТп-10, ПСТО-10, СПТп-10, ПКВТп-1).
Технология монтажа термоусаживаемой муфты марки СТп-10.
Технология монтажа термоусаживаемой муфты марки ПСТО-10.
Технология монтажа термоусаживаемой муфты марки СПТп-10.
Технология монтажа термоусаживаемой концевой муфты марки ПКВТп-1.
Требования к выбору способов прокладки кабелей.
Прокладка кабелей в земле.
Прокладка кабелей в производственных помещениях.
Прокладка кабелей в блоках, трубах и лотках.
Прокладка кабелей на эстакадах, в галереях, тоннелях, каналах.
Особенности прокладки кабелей СПЭ.
Прокладка кабелей в вечномерзлых грунтах и при низких температурах.
Назначение, классификация соединительных и концевых муфт и концевых заделок.
Конструкция соединительной муфты марки Стп-10.
Конструкция концевой муфты марки ПКВТп-1.
Требования к монтажу муфт.
Порядок подготовки к монтажу муфт.
Требования к условиям проведения монтажа муфт.
Требования к герметичности муфт.
Требования к технологии соединения и оконцевания жил кабелей.
Требования к технологии термоусадки трубок.
Технология монтажа термоусаживаемых муфт.
Требования мер безопасности при монтаже муфт.
Требования к персоналу, выполняющих монтаж кабельных муфт.
