2.3.1. Монтаж соединительных муфт и концевых заделок на кабелях с бумажно-масляной изоляцией

2.3.1.1. Назначение и классификация соединительных и концевых муфт и заделок

Кабельная муфта - устройство, предназначенное для соединения электрических кабелей в кабельную линию и для их подвода к электрическим установкам и воздушным линиям электропередачи.

В настоящее время в России выпускаются соединительные муфты и концевые заделки для всех типов кабелей как по напряжению, так и по применяемой изоляции. Ниже представлен перечень соединительных и концевых муфт, выпускаемых в России:

• Соединительные муфты 1 – 10 кВ для кабелей с бумажной изоляцией;

• Соединительные муфты 1–10 кВ с изоляцией из сшитого полиэтилена;

• Концевые муфты 1 – 10 кВ для кабелей с бумажной изоляцией;

• Концевые муфты 1–10 кВ для кабелей с изоляцией из сшитого полиэтилена;

• Ответвительные муфты;

• Переходные муфты.

Муфты обеспечивают:

• Полную герметизацию мест соединений и разделок кабеля;

• Отличные изоляционные свойства токонесущих частей;

• Высокую механическую прочность;

• Стойкость к воздействиям агрессивной внешней среды;

• Прекрасные огнеупорные свойства.

• Технология муфт исключает громоздкое оборудование, заливки различными наполнителями, имеет долговременную герметизацию, надежность и простоту монтажа, позволяющие решить проблемы соединения и оконцевания силовых кабелей.

Классификация муфт

По назначению:

• Соединительные

• Ответвительные

• Переходные

• Концевые

2. По способу установки:

• Сборные;

• Усаживаемые;

• Горячей усадки (термоусаживаемые;)

• Холодной усадки.

Наибольшее распространение получили термоусаживаемые кабельные муфты (рис.1).

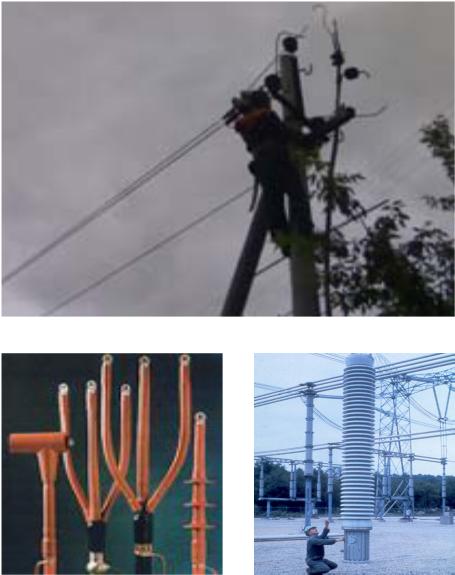

Рисунок 1 – термоусаживаемые кабельные муфты

Соединительные муфты - предназначены для соединения идентичных кабелей между собой. Распознаются по трем признакам:

• Материал изоляции кабеля (пластмасса, бумажно-пропитанная изоляция, резина);

• Класс напряжения (низкое до 6кВ, среднее 10-35кВ, высокое более 35 кВ);

• Кабель с бронепокровом (экраном) или без него.

Примеры обозначений соединительных муфт на кабель напряжением 1кВ Стп4 - 70/120:

70/120 – диапазон сечений кабеля;

4 – количество жил кабеля;

тп – термоусаживаемая;

С – соединительная.

Данная муфта может использоваться для бронированных и небронированных кабелей как с пластмассовой изоляцией, так и для кабелей с бумажно-пропитанной изоляцией напряжением до 1кВ, (рис. 2).

Рисунок 2 – Конструкция соединительной муфты

Примеры обозначений соединительных муфт на кабель напряжением 10кВ:

Стп 10 - 70/120:

70/120 – диапазон сечений кабеля;

10 – класс напряжения, 10кВ;

тп – термоусаживаемая;

С – соединительная.

Данная муфта может использоваться для кабелей с бумажно-пропитанной изоляцией напряжением 10 кВ.

Рисунок 3 – Конструкция трехфазной соединительной муфты

Концевые муфты – предназначены для присоединения кабельных линий к электрическим установкам и линиям электропередачи.

Распознаются по трем признакам:

• Материал изоляции кабеля (пластмасса, бумажно-пропитанная изоляция, резина);

• Класс напряжения (низкое до 6кВ, среднее 10-35кВ, высокое более 35 кВ);

• Внутренняя или наружная установка.

Примеры обозначения концевых муфт на напряжение 1кВ ПКтпб4 - 70/120 (рис. ):

70/120 – диапазон сечений кабеля

4 – количество жил кабеля

Б – для кабеля с броней

Тп – термоусаживаемая

К – концевая

П – для кабелей с пластмассовой изоляцией

Рисунок 4 – Концевые муфты

Данная муфта может использоваться для бронированных и небронированных кабелей с пластмассовой изоляцией напряжением до 1кВ

Рисунок 5 – Концевая пятижильная муфта

Примеры обозначения концевых муфт на напряжение 10кВ КВ(Н)тп10 - 70/120:

70/120 – диапазон сечений кабеля;

10 – класс напряжения, 10кВ;

тп – термоусаживаемая;

Н – наружной установки;

В – внутренней установки;

К – концевая.

Данная муфта может использоваться для кабелей с бумажно-пропитанной изоляцией напряжением 10кВ

Рисунок 6 – Концевая муфта КВТп–10

Переходные муфты - предназначены для соединения экранированных одножильных кабелей с пластмассовой изоляцией и 3-х жильных кабелей с бумажно-пропитанной изоляцией. Марка: TPAJ.

Рисунок 7 – Переходные муфты

Таблица 1

Сечение 35/50мм2	СПтп 10- 35/50	TRAJ 12/1x 35/50
Сечение 70/120мм2	СПтп 10- 70/120	TRAJ 12/1x 70/120
Сечение 150/240мм2	СПтп 10- 150/240	TRAJ 12/1x 150/240

Муфты типа СПтп следует применять для установки в земле, тоннелях, каналах и других кабельных сооружениях без ограничения разности высот.

Ответвительные муфты - предназначены для ответвления четырехжильного силового кабеля с пластмассовой изоляцией с броней или без брони на напряжение до 1кВ. Бывают термоусаживаемые и геле- заливные.

Рисунок 8 – Ответвительные муфты

Концевые и соединительные муфты с индексом «нг» и «нг-LS» следует применять в случаях повышенных требований пожарной безопасности
