Лабораторна робота № 11

Дослідження мультивібратора”

1 Мета роботи: Дослідити роботу автоколивального мультивібратора.

2 Завдання:

2.1 До лабораторної роботи!

Із довідника Тарабрин Б.В. Справочник по интегральным мик-росхемам – Москва: Энергия, 1981 – 816 ст. ( або аналогічного ) записати до теоретичних відомостей ( пункт 3.1 ) основні електричні параметри мікросхеми К155ЛА3, на яких зібраний муль-тивібратор, накреслити її схемне позначення і цоколівку.

2.2 Під час виконання лабораторної роботи:

Дослідити роботу схеми мультивібратора для схем, які показані на рисунках 3 і 4 та зняти осцилограми в контрольних точках цих схем.

Виміряти частоту мультивібратора і порівняти її значення з розрахунковою.

Дослідити вплив елементів схеми на її параметри.

3 Характеристика робочого місця:

3.1 Теоретичні відомості:

К155ЛА3 4 елементи 2І-НІ

n = 14;

Uж=5В;

P = 105 мВт;

f = 10 МГц.

3.2 Схема електрична принципова макету:

3.3 Прилади та обладнання:

Джерело живлення постійного струму Е = 5В;

Джерело живлення змінного струму Е 220 В/ 50 Гц;

Макет мультивібратора;

0сцилограф СІ- ___ .

4 Хід роботи:

4.1 Таблиці вимірювань:

Таблиця вимірів, розрахунків та коментарів №1:

Дослідні

Розраховані

Коментар

F (КГц)

5 КГц

18,93 КГц

не співпадають

Q

2

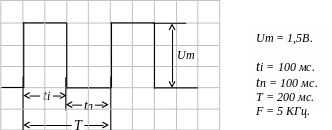

4.2 Осцилограми:

сигналу на вході DD1.1:

Um = 2,25В.

tі = 100 мс.

Т = 200 мс.

F = 5 КГц.

Um

tі

T

сигналу на виході DD1.1 при С1:

сигналу на виході DD1.2 при С2:

сигналу на виході DD1.2 при С2+С3:

Um

Um = 1,5В.

tі = 275 мс.

tп = 100 мс.

Т = 375 мс.

F = 2,66 КГц.

tі

tп

T

4.3 Розрахунки:

частоти мультивібратора при С1= 68нФ і R1= 1,2КОм:

F≈1/T≈1/(1/2)RC

1

F1

1

24,5 КГц.

1/2RC

1/21,210368 10-9

частоти мультивібратора при С1= 68нФ і R1= 2,2КОм:

1

1/2RC

1

1/22,21036810-9

13,36 КГц.

F2

середньої частоти (для запису в таблицю №1):

F1 + F2

Fср =

2

=

18,93 КГц.

скважності:

T

Q=

=

2.

200 10-6

=

100 10-6

5 Висновок :

Дослідним шляхом підтверджена теорія про роботу мультивіб-ратора:

мультивібратор виробляє прямокутні імпульси і постійно перебуває в одному із квазістійких станів (одне плече – логічна “1”, друге – логічний “0”. )

на тривалість імпульсу впливає величина опору R1 і величина відповідної ємності С.

на тривалість паузи впливає величина опору R2 і величина відповідної ємності С, як і описано у підручнику Браммер Ю.А. Импульсная техника Москва: Высшая школа, 1985 ст. 180 184.
