4.3. Вопросы к домашнему заданию

1.3.1. Перечислить основные типы и параметры ЗУ.

1.3.2. Статические ОЗУ и их классификация.

1.3.3. Какие основные структуры запоминающих устройств вы знаете?

4.4. Лабораторные задания и методические указания по их выполнению

Задание 1. На завершающем этапе лабораторного практикума осуществляется построение модели адресного ОЗУ статического типа. Студенты должны построить, отладить и продемонстрировать работоспособность модели ОЗУ на логическом уровне используя полученные в ходе лабораторных работ модели отдельных ее модулей, опираясь на пример приведенный в домашнем задании.

В первом задании необходимо реализовать модель ОЗУ статического типа построенного по схеме однокоординатной выборки (см. рис. 24). Для решения данной задачи используется запоминающая ячейка с одним адресным входом (см. рис. 23).

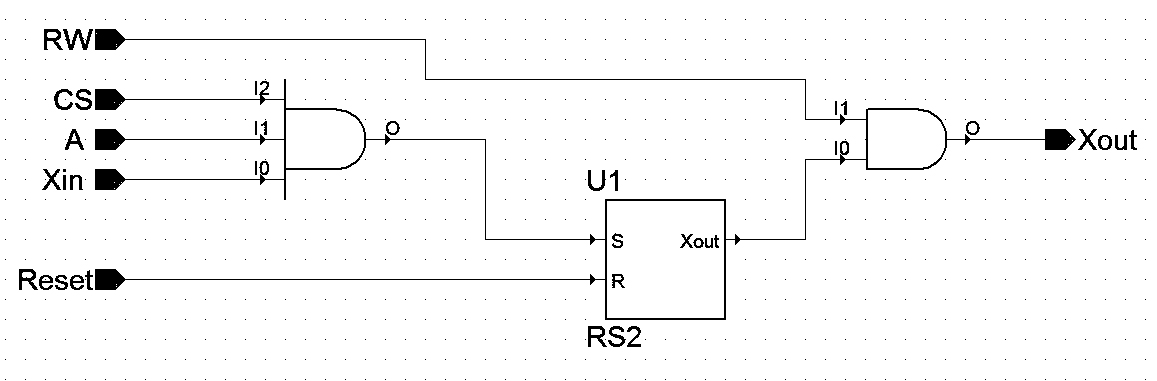

Рис. 23. Запоминающая ячейка ОЗУ статического типа с однокоррдинатной выборкой

В качестве дешифратора адреса используется построенный ранее дешифратор «2-4» с разрешающим входом «E». Спроектированную ячейку проверить на работоспособность, последовательно выполняя итерации, приведенные в таблице ниже.

Порядок работы запоминающей ячейки

Вход	Итерация 1	Итерация 2	Итерация 3	Итерация 4	Итерация 5	Итерация 6
Reset	1	0	0	0	1	0
RW	0	1	0	1	0	1
CS	0	0	1	0	0	0
A	0	0	1	0	0	0
Xin	0	0	1	0	0	0
	Сброс ячейки	Режим чтения	Режим записи	Режим чтения	Сброс ячейки	Режим чтения

Задание 2. Опираясь на схему двухкоординатной выборки, представленной в домашнем задании, необходимо построить модель с использованием 16 запоминающих ячеек (см. рис. 25). Ячейки памяти в данном случае будут соответствовать схеме рис. 22 и иметь два адресных входа.

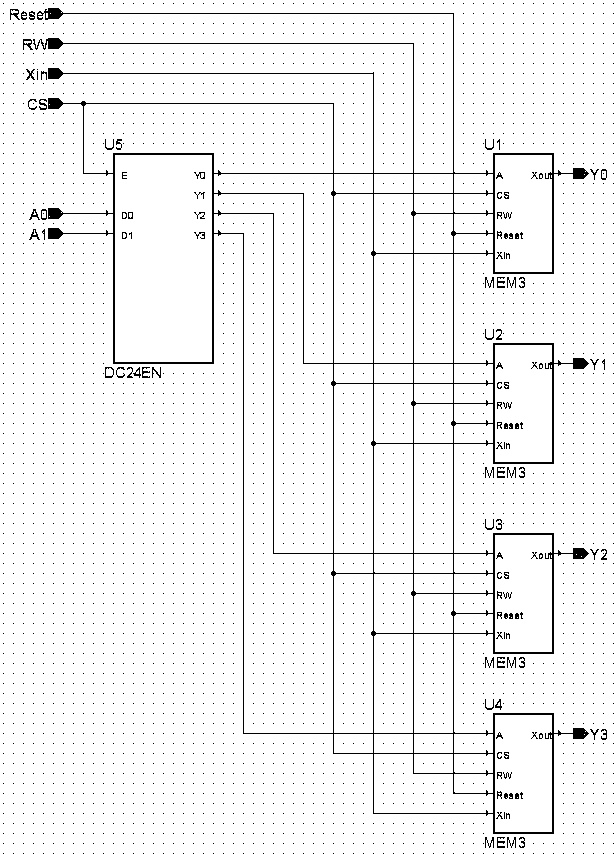

Рис. 24. Схема ОЗУ статического типа на 4 запоминающие ячейки

В качестве двух дешифраторов адреса используется построенные ранее дешифраторы «2-4» с разрешающим входом «E». Полученные модели ОЗУ необходимо откомпилировать и проверить их работоспособность. Реализовать циклы запись/чтение запоминающих ячеек в соответствии со следующими итерациями: Сброс (RESET), включение схемы (CS), адресная запись 1 бита информации в каждую ячейку памяти, адресное считывание данных, сброс ячеек (RESET).

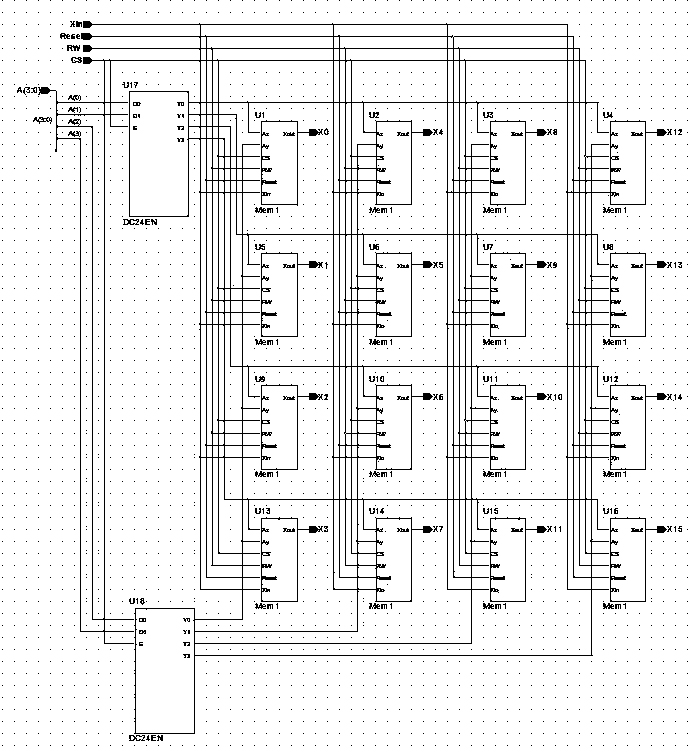

Рис. 25. Схема ОЗУ статического типа на 16 запоминающих ячеек

4.5. Контрольные вопросы

1.5.1. Какова цель лабораторной работы?

1.5.2. В чем заключается лабораторное задание? Пояснить ход его выполнения.

1.5.3. Какие данные являлись исходными для выполнения работы?

1.5.4. Пояснить работу полученных моделей ОЗУ, продемонстрировать запись/чтение данных.

1.5.5. Сформулируйте выводы по данной лабораторной работе.
