- •Эффективные строительные конструкции на основе композитов специального назначения
- •Введение
- •1. Общие сведения о композиционных
- •1.1. Классификация композиционных конструкций
- •1.2. Схема получения эффективных композитных изделий и конструкций
- •2.2. Композиционные сталеполимербетонные конструкции
- •2.3. Композиционные конструкции с вкладышами
- •2.4. Композиционные железобетонные изделия (конструкции) с полимерным покрытием
- •2.5. Слоистые композиционные конструкции
- •2.6. Метоны
- •3. Композиционные материалы из каутона
- •3.2. Теплостойкость, термостойкость и теплопроводность
- •3.3. Ударная вязкость
- •3.4. Механические свойства и масштабный фактор
- •4. Анализ состояния каутона под действием нагрузок
- •4.1. Анализ объемно-деформированного состояния каутона при сжатии
- •4.2. Теплофизические характеристики каутона
- •4.3. Прочность и деформативность каутона при длительно приложенной нагрузке
- •5. Свойства каутона с учетом воздействия среды
- •5.1. Воздухо- и водопроницаемость
- •5.2. Сопротивление каутона действию различных агрессивных сред
- •6. Исследование возможности усиления каутона
- •6.1. Каутон дисперсно-армированный волокнами
- •6.2. Исследование влияния количества и параметров вводимой фибры на физико-механические характеристики каутона
- •6.3. Армокаутон со стержневой арматурой
- •6.4. Изгибаемые элементы
- •6.5. Влияние защиты из каутона на трещиностойкость изгибаемых
- •Библиографический список
- •Оглавление
- •Пинаев Сергей Александрович эффективные строительные конструкции на основе композитов специального назначения
6. Исследование возможности усиления каутона
армированием
6.1. Каутон дисперсно-армированный волокнами
Одним из способов улучшения эксплуатационных характеристик композиционных материалов является их дисперсное армирование волокнами. В связи с этим предлагается изучить возможность усиления каутона за счет введения в его состав фиброволокон различной природы. С этой целью были проведены исследования по изучению влияния волокон различного вида на прочность фиброкаутона на растяжение при изгибе.
Каутон дисперсно армировали следующими видами волокон: стеклянными, полипропиленовыми и грубыми базальтовыми. Кроме этого, нами предложено волокна для дисперсного армирования строительных материалов изготавливать из отходов металлокорда, который представляет собой канатик из стальных высокопрочных проволок с латунным покрытием, улучшающим сцепные свойства с резиной и защищающим сталь от механических повреждений и агрессивного воздействия внешней среды. При этом фибры предлагается получать путем рубления обрезков металлокорда на соответствующую длину и последующего роспуска на отдельные волокна в смесителе принудительного типа. Фибры, полученные таким образом, представляют собой волокна волнообразной формы, поскольку металлокорд имеет шаг свивки в 2…3 раза меньше длины волокон.
исследования проводили на образцах размером 4×4×16 см, дисперсно-армированных различными видами волокон. При этом процент армирования каутона назначали из условия того, что согласно литературным данным, оптимальное объемное содержание волокон в фибробетоне находится в пределах: 1,0…1,5 % – для стальных фибр; 1,0…5,0 % –для стеклянных фибр. Для сравнения полученных прочностных показателей, а также оценки эффективности дисперсного армирования были изготовлены и испытаны контрольные образцы мелкозернистого каутона. При изготовлении фиброкаутона волокна разного вида вводили в состав мелкозернистого каутона вместо соответствующего объема кварцевого песка.
Установлено, что дисперсное армирование каутона различными видами волокон позволяет повысить его прочность на растяжении при изгибе на величину от 20 до 260 % соответственно (рис. 6.1).
|

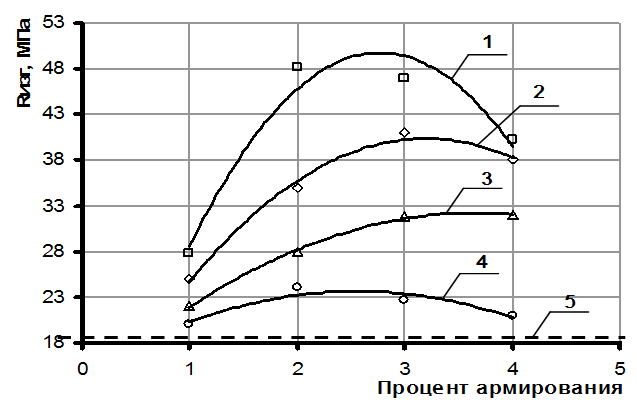

Рис. 6.1. Зависимость прочности фиброкаутона на растяжение при изгибе от процента армирования: 1-фибра из отходов металлокорда; 2- полипропиленовое волокно; 3- грубое базальтовое волокно; 4- стеклянные волокна; 5- неармированный каутон |
Выявлено, что в зависимости от вида фибрового армирования меняется и характер разрушения образцов каутона. Так при использовании грубого базальтового и стекловолокна наблюдали хрупкое разрушение после раздробления фибры. Более того, момент трещинообразования и разрушения образцов с такими волокнами практически совпадал. Применение же полипропиленовых волокон, базальтового ровинга и металлических волокон из отходов металлокорда ведет к образованию трещин в образце значительно раньше его разрушения.
Как видно из рис. 6.1, дисперсное армирование каутона фибрами, изготовленными из отходов металлокорда, наиболее эффективно по сравнению с волокнами других видов, поскольку при их введении отмечено наибольшее увеличение прочности и трещиностойкости на растяжение при изгибе.
На основе вышеприведенного в качестве волокна для дисперсного армирования каучукового бетона приняты фибры из отходов металлокорда.
В результате анализа структуры фиброкаутона установлено, что:
– его разрушение происходит при выдергивании части фибр с недостаточной анкеровкой и одновременном разрыве оставшихся волокон;
– разрушение волокон из отхода металлокорда осуществляется с образованием характерной шейки в месте разрыва, что подтверждает пластический и длительный во времени процесс разрушения фиброкаутона;
– на волокнах при разрыве остаются образования частиц структуры каучукового бетона, что подтверждает хорошую адгезию связующего каутона к поверхности фибрового волокна.
Проведенный анализ доказывает эффективность совместной работы каутона и фибры в композите и подтверждает правильность принятого решения по выбору отходов металлокорда в качестве основы дисперсного армирования каутона.
