4.8. Крепление стенок выемок
Строительство сооружений в открытых котлованах и траншеях является наиболее распространенным способом. Строительство в открытых выемках рекомендуется:
в скальных, валунных, галечниковых грунтах – до проектной отметки;
в песчаных водонасыщенных грунтах – до глубины 6-7 м;
в песчаных грунтах естественной влажности – до глубины 10-11 м;
в водонасыщенных глинистых грунтах – до глубины 10-12 м;
в глинистых грунтах естественной влажности – до 13-16 м.
Разработка грунтов ведется описанными выше способами.
Траншеи и котлованы устраивают с отвесными и наклонными стенками. В городских условиях из-за стеснённости условий работ и наличия существующих фундаментов выемки устраивают с вертикальными стенками с применением креплений.
Крепления различают:
распорные (рис. 4.17);
подкосные (рис. 4.18);
анкерные (рис. 4.19);
шпунтовые (рис. 4.20 - 4.23).
Рис. 4.17.Схема распорного крепления стенок траншеи:
1 – стойка из двутавра; 2 – забирка из досок б = 5 см;
3 – распорки из брёвен (толщиной 10 -18 см)
Рис. 4.18. Схема подкосного крепления стенок выемки:
1 – стойки; 2 – доски; 3 – подкосы; 4 – упорные свайки
Рис. 4. 19. Схема анкерного крепления стенки выемки:
1 – стойка; 2 – доски; 3 – анкер

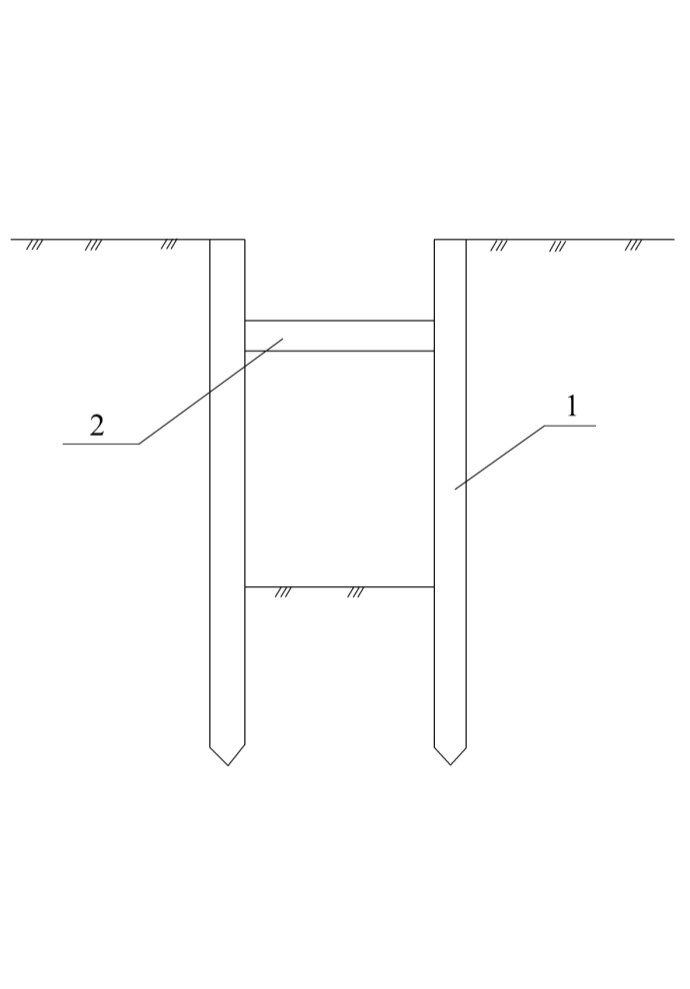

Рис. 4.20. Схема шпунтового ограждения стенок траншей:
1 – шпунтовое ограждение; 2 – распорки
Шпунт (или шпунтовые сваи), образующий шпунтовое ограждение, имеет несколько разновидностей. Он используется не только для крепления стен выемок, но также и для укрепления грунта на склонах, устройства противофильтрационных завес и др.
Разновидности шпунта:
деревянный;
железобетонный;
металлический, который в свою очередь делится:
на плоский;
корытный;
корытный типа «Ларсен»;
z - образный и др.
Рис. 4.21. Деревянный или железобетонный шпунт для прямолинейных
участков шпунтовых стен:1 – гребень; 2 – паз
Рис. 4.22. Железобетонный шпунт для криволинейных участков
Рис. 4.23. Разновидности металлического шпунта:
а) – плоский; б) – корытный; в) – корытный типа «Ларсен»; г) – Z-образный
Для плоского шпунта требуются горизонтальные распорки или анкеры. При применении корытных и Z-образных шпунтов в выемках глубиной до 6 м разрешается устраивать ограждения без распорок или анкеров. Шпунты погружают как ударным способом (копровым молотом), так и безударными способами – вибропогружением и вдавливанием.
4.9. Укрепление грунтов подпорными стенами
Иногда возникает необходимость в закреплении больших откосов насыпей или выемок, например, при прохождении выемки железной или автомобильной дороги сквозь холм (возвышенность). В этих случаях устраивают подпорные стены.
По схеме работы подпорные стены делятся на ленточные и контрфорсные.
По типу конструкции различают несколько видов подпорных стен. Некоторые из них приведены на рис. 4.24.
Рис. 4.24. Конструкции подпорных стен:
а) – массивные; б) – тонкостенные; в) – комбинированные; г) – из армированного грунта;
1 – подпорная стена; 2 – насыпь; 3 – выемка; 4 – контрфорс; 5 – дополнительная горизонтальная плита; 6 – металлические оболочки; 7 – арматурные полосы или сетки;
8 – уплотнённый грунт
В последнее время широко применяются сборные подпорные стенки габионного типа.
