Преобразователь напряжения на основе обратного магнитоэлектрического эффекта
А.В. Калгин, докторант, С.А. Гриднев, З.Х. Граби, И.И. Попов, студент гр. ТФ-121
Кафедра физики твердого тела
Развивающаяся быстрыми темпами современная электронная техника требует создания и исследования материалов с комплексом необычных физических свойств. Такими материалами, в частности, являются композиты ферромагнетик-пьезоэлектрик благодаря возможности изменения в них поляризации под действием магнитного поля (прямой магнитоэлектрический эффект) и намагниченности посредством электрического поля (обратный магнитоэлектрический эффект). Вследствие этого композиты ферромагнетик-пьезоэлектрик имеют заманчивые перспективы практического применения в новом поколении устройств функциональной электроники, позволяющих управлять магнитными характеристиками электрическим полем и электрическими характеристиками магнитным полем, а изучение в них магнитоэлектрического (МЭ) эффекта представляет собой актуальную физическую задачу.
В настоящей работе изучен обратный МЭ эффект в двухслойных композитах Tb0,12Dy0,2Fe0,68 – Pb(Zr0,53Ti0,47)O3 (TDF – PZT) с различной толщиной ферромагнитного слоя TDF. Для этого к обкладкам пьезоэлектрического слоя PZT с размерами 8 х 6 х 0,3 мм3 каждого композита прикладывалось переменное электрическое напряжение Uвх. от 0,5 до 8 В частотой f, изменяющейся в интервале 20-350 кГц. В результате обратного пьезоэффекта это вызывало деформацию слоя PZT, которая из-за механической связи между слоями PZT и TDF передавалась слою TDF с размерами 6 х 6 х А мм3 (А = 0,3; 0,6; 0,9; 1,2 и 1,5 мм) и приводила вследствие магнитоупругого эффекта к изменению намагниченности композита. Состояние намагниченности композита обнаруживалось путем измерения амплитуды напряжения Uвых., индуцируемого в катушке индуктивности с числом витков 200, внутрь которой помещался образец композита (рис. 1).
|
|

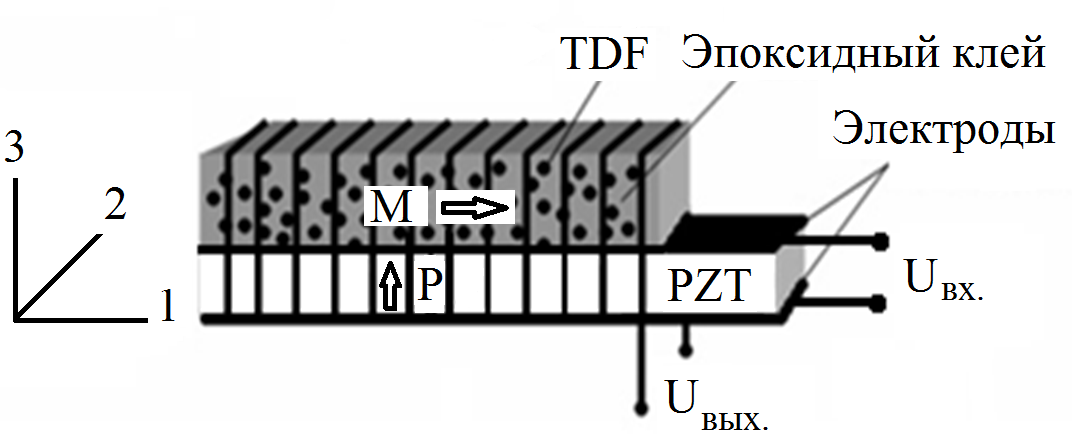

Рис. 1. Схематическое изображение образца композита TDF – PZT с намотанной вокруг него катушкой индуктивности. Стрелками показано направление намагниченности M и поляризации P |
Рис. 2. Зависимости Uвых. от Uвх. для образцов композитов с разной толщиной TDF, мм: 0,3 (1), 0,6 (2), 0,9 (3), 1,2 (4) и 1,5 (5) |
Зависимости Uвых. от Uвх. при постоянном магнитном поле напряженностью 655 Э и на резонансной частоте первой гармоники продольных колебаний по длине образца для композитов TDF – PZT представлены на рис. 2. Видно, что зависимости Uвых.(Uвх.) являются близкими к линейным.
Структуру, показанную на рис. 1, можно использовать как преобразователь напряжения с коэффициентом трансформации η = Uвых./Uвх., обладающий в отличие от обычного трансформатора, всего одной обмоткой, что позволяет существенно упростить конструкцию и уменьшить габариты устройства.
Оценка η для композита 0,9 TDF – 0,3 PZT, слой TDF которого имеет толщину А = 0,9 мм, при Uвх. = 8 В и Uвых. = 26 мВ, измеренном в постоянном магнитном поле напряженностью 655 Э и на резонансной частоте образца 124,4 кГц, а также с учетом пьезоэлектрического d31 = 150 ∙ 10-12 м/В и пьезомагнитного q11 = 3,89 ∙ 10-9 м/А модулей композита, дает значение 0,003.
Поскольку толщина образца композита 0,9 TDF – 0,3 PZT (0,0012 м) много меньше длины звуковой волны (~ 0,03 м), то композит можно считать гомогенной средой и для обсуждения полученного результата можно использовать метод эффективных параметров гетерогенной среды. В соответствии с этим методом изученные композиты можно характеризовать некоторыми эффективными параметрами, а коэффициент трансформации для них при поперечной ориентации намагниченности и поляризации находится по формуле
(1)
где
N
− число витков катушки; L
и W
− длина и ширина образца композита
соответственно; d31
и
q11
−
пьезоэлектрический и пьезомагнитный
модули;
– эффективная плотность композита TDF
– PZT;
ρE,
ρTDF
и
ρPZT
–
плотности эпоксидного клея, ферромагнетика
TDF
и пьезоэлектрика PZT
соответственно; VE
= mE
/(mTDF
+ mE),
VTDF
= mTDF
/(mTDF
+ mE)
и VPZT
= hPZT/(hTDF
+ hPZT)
–
соответственно объемное содержание
эпоксидного клея, ферромагнитного
порошка TDF
и пьезокерамики
PZT
в композите TDF
– PZT;
mE
–
масса эпоксидного клея; mTDF
– масса ферромагнитного порошка TDF,
hTDF
– толщина
ферромагнитного слоя образца
и hPZT
– толщина пьезоэлектрического слоя
образца.
В формуле (1) параметр <s11> – эффективная упругая податливость композита TDF – PZT, рассчитываемая по формуле
(2)
(3)
где
− эффективная упругая податливость
ферромагнитного порошка с эпоксидным
клеем,
−
упругая податливость эпоксидного клея,
−
упругая податливость ферромагнетика
TDF,
−
упругая податливость пьезоэлектрика
PZT
и VE/TDF
−
объемное
содержание ферромагнитного
порошка с эпоксидным клеем в композите
TDF
– PZT.
Используя формулы (1), (2) и (3), а также экспериментальные данные ρE = 1200 кг/м3, ρTDF = 4000 кг/м3, ρPZT = 7100 кг/м3, mE = 0,36 г, mTDF = 1,66 г, hTDF = 0,9 мм, hPZT = 0,3 мм, f = 124,4 кГц, N = 200, W = 6 мм, L = 8 мм (за длину образца бралась длина слоя PZT), d31 = 150 ∙ 10-12 м/В, q11 = 0,3 ∙ 10-9 м/А, = 20 ∙ 10-12 м2/Н, = 78 ∙ 10-12 м2/Н и = 15 ∙ 10-12 м2/Н, получим η ≈ 0,001 по порядку величины совпадающий с экспериментально определенным η = 0,003, что свидетельствует о возможности использования метода эффективных параметров гетерогенной среды в условиях данного эксперимента.
Работа выполнена при финансовой поддержке РФФИ (грант № 13-02-00663) и Российского научного фонда (проект № 14-12-00583).
