На практике удобно пользоваться упрощенной формулой
aa ≈ , (42)
где 2Sa - размах колебания.

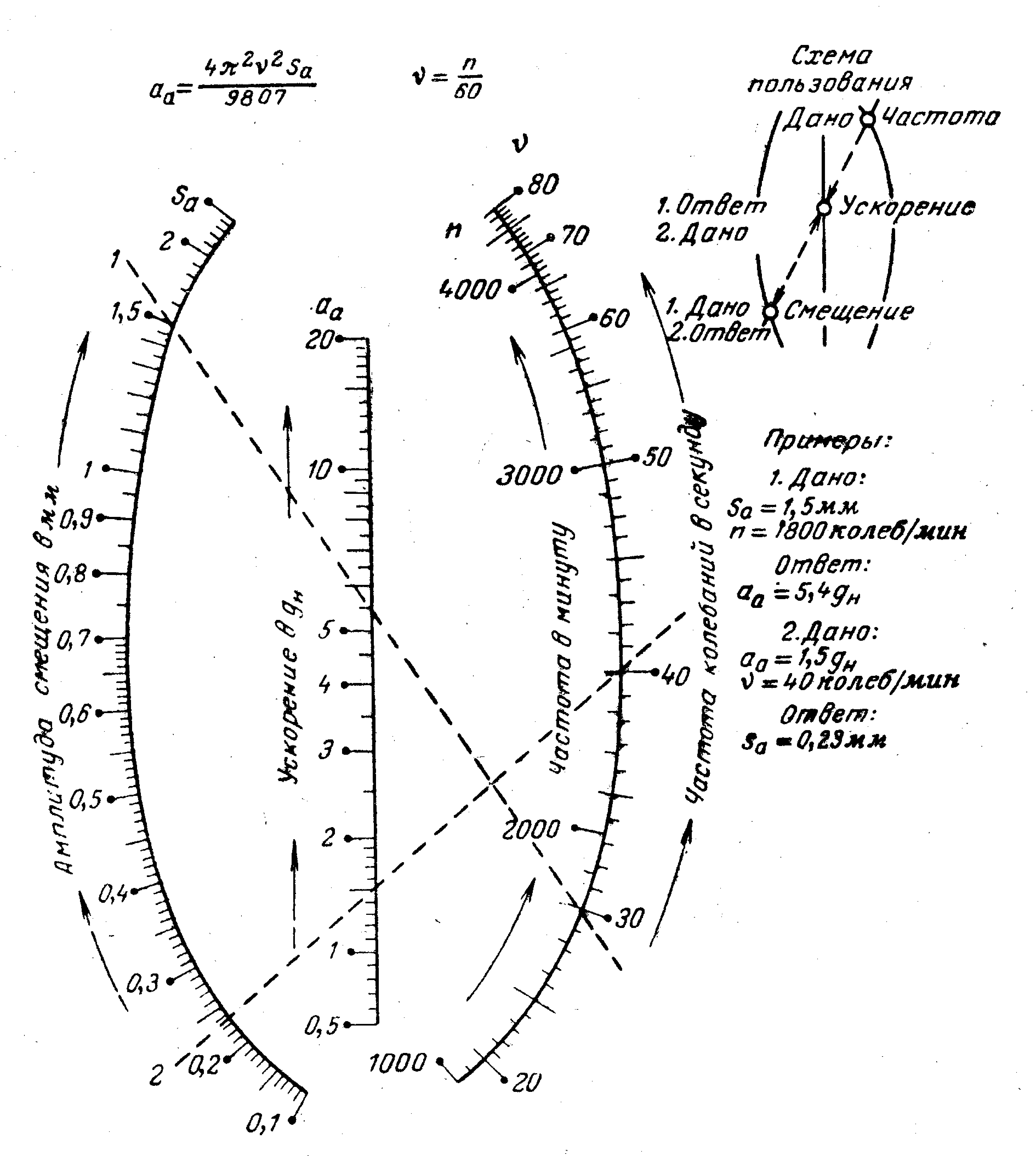

Рис. 18. Номограмма для пересчета амплитуд смещения в амплитуду
ускорения и обратно
Значения подсчитанные по формуле (36), получаются на 0,6% меньше, чем по формуле (35). Для сравнительной оценки интенсивности вибрации, выражаемой в величинах мощности Р, пользуются логарифмическими единицами -децибелами:
M=10lg , дб, (43)
где Р - интенсивность мощности вибрации относительно некоторой начальной мощности Р0.
Колебательный процесс, при котором в течение конечных промежутков времени (пауз) колебательная величина q = 0, а в течение промежутков времени tи отлична от нуля, называется импульсным. Импульсные процессы бывают периодическими и непериодическими. Одиночные механические импульсы являются ударами.
На практике часто имеют место колебательные процессы (вибрация), при которых значения колебательной величины q1, q2, ... в различные моменты времени t1, t2,... являются случайными. Такие случайные вибрационные колебания можно представить себе как любые непериодические и неповторяющиеся колебания. Случайную вибрацию можно описать как колебание, состоящее из последовательного ряда синусоидальных колебаний всех частот, в которых амплитуды и фазовые углы изменяются случайным образом во времени.
Известно, что свойства колебательного процесса характеризуются его спектром. Различают амплитудный и фазовый спектры колебаний. Амплитудным спектром принято называть совокупность амплитуд гармонических составляющих колебания, а фазовым спектром - совокупность их начальных фазовых углов.
Если гармонические составляющие колебания обладают дискретными значениями частот, то они образуют линейчатый спектр. Такой спектр имеют периодические колебания, у которых частоты членов тригонометрического ряда Фурье изменяются от предыдущего члена к последующему ступенями, равными основной частоте колебания ω:
q(t) = , (44)
где a0, a1, a2, …, ak и b1, b2, …, bk коэффициенты Фурье.
Основную частоту периодических колебаний принято называть базисной. При гармонических колебаниях частоты более высокие, чем базисные, и кратные ей называют высшими составляющими или составляющие высшего порядка (обертонами).
Величина i указывает кратность частоты данной гармонической составляющей относительно основной частоты. Составляющая i-гo порядка равна произведению iv.
Для характеристики степени содержания в периодическом колебании обертонов (высших гармоник) пользуются коэффициентом гармоник (нелинейных искажений), представляющим собой отношение корня квадратного из суммы квадратов амплитуд гармоник выше первой к первой гармонике:
γ = . (45)
Если гармонические составляющие колебания обладают непрерывной последовательностью частот, то они образуют сплошной спектр, характерный для непериодических колебаний. Данный спектр содержит бесконечно большое число гармонических колебаний с бесконечно-малыми амплитудами.
Известно, что имеется связь между сплошным и линейчатым спектрами с одной стороны и спектрами одиночного и повторяющегося импульсов с другой (рис. 19). Если функция qи(t) описывает некоторый одиночный импульс длительности tи, а функция q(t) описывает периодический процесс, возникающий при повторении этого же импульса через промежутки времени Т, то можно показать, что линейчатый спектр периодической функции q(t) вписывается в сплошной спектр Sи (ω) функции qи(t) для одиночного импульса, причем чем меньше частота повторения импульсов Ω=2π/T, тем гуще расположены дискретные линии спектра (v = ω =i Ω). В пределе, когда имеет место одиночный импульс, эти линии заполняют всю ось ω и линейчатый спектр с амплитудами So, Si, Sa, ..., Si, переходит в сплошной. При этом несмотря на изменение Т произведение SiT остается постоянным.
Следует отметить, что спектр последовательности беспорядочных одиночных импульсов равен спектру одиночного импульса такой же формы.
Если имеют место беспорядочно следующие один за другим короткие импульсы, то соответствующий им энергетический спектр оказывается постоянным в диапазоне частот. Колебательный процесс, имеющий указанный выше спектр, называют белым шумом (белой вибрацией). На практике белый шум может иметь место при случайной вибрации, но он встречается крайне редко.

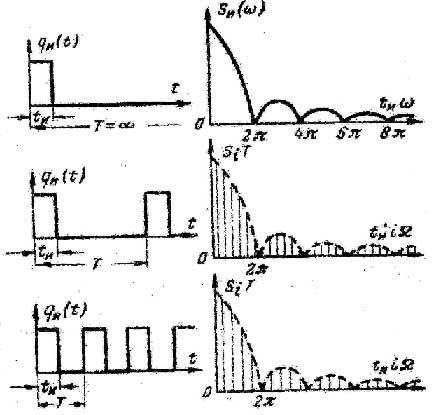

Рис. 19. Связь между амплитудными спектрами единичного и периодически повторяющегося импульсов.
Для наглядности спектр колебаний изображают графически спектральной диаграммой. Чаще строят или получают с помощью измерительной аппаратуры амплитудную спектральную диаграмму, у которой по оси абсцисс откладываются частоты v (или ω ) гармонических составляющих, входящих в состав колебательного процесса, а по оси ординат из точек соответствующих частот откладывают отрезки, пропорциональные значениям амплитуд.
Колебательное движение является одним из наиболее сложных процессов, так как колеблющаяся точка (тело, изделие) может иметь много степеней свободы и широкий частотный спектр колебаний. Для оценок различных колебательных процессов необходимо в общем случае получить сведения о шести независимых, координатах (Sx, Sy, Sz, ax, ay, az,), определяющих положение изделия в пространстве, во времени за достаточно длительный период. Такие сведения желательно иметь в виде осциллографических, магнитных и других видов записей, называемых виброграммами. Виброграммы чаще снимают для линейных смещений Sx(t), Sy(t), Sz(t), но они могут быть сняты и для угловых координат ax(t), ay(t), az(t). Пользуясь указанными данными, можно в принципе получить и другие параметры колебательных процессов.
