Физико-механические свойства некоторых материалов
Материал |
Временное сопротивление, МПа |
Предел текучести, МПа |
Предел выносливости, МПа |
Модуль упругости, МПа |
Коэффициент Пуассона |
sв |
sт |
s-1 |
E×105 |
m |
|
Сталь: Ст3 20 30 45 60Г 40Х 30ХГСА
Чугун: Сч15 Сч35
Латунь Л68
Бронза: БрОФ10-1 БрОЦС5-5-5 БрАЖ9-4
|
380-470 420-500 500-600 610-750 710 730-1050 1100-1700
147 340
320
250 200 550 |
200-240 240 300 360 420 650-900 850-1500
- -
90
- 40-50 200
|
120-160 120-160 170-210 190-250 250-320 240-340 340-500
- -
120
- - - |
2.0 2.0 2.0 2.0-2.1 2.1 2.1 2.0
0.8-1.5 1.3
1.1
0.9 1.0 1.0-1.1 |
0.3 0.3 0.3 0.3 0.3 0.3 0.3
0.23-0.27
0.33 0.33 0.33
|
Коэффициент трения f при посадках с натягом (охватываемая деталь из стали)
Способ сборки соединения |
Значения f при материале охватывающей детали |
||||
сталь |
чугун |
алюми-ниевые и магниевые сплавы |
латунь |
пластмассы |
|
Механическая запрессовка |
0,06-0,13* |
0,07-0,12 |
0,02-0,06 |
0,05-0,10 |
0,4-0,5 |
Тепловая сборка |
0,14-0,16 0,07-0,16** |
0,07-0,09 |
0,05-0,06 |
0,05-0,14 |
- |
* Поверхности сопрягаемых деталей предварительно смазаны. ** Значения f при сборке охлаждением охватываемой детали Примечание. Коэффициент трения при выпрессовке (в начальный момент сдвига) на 20-40% выше, чем при запрессовке |

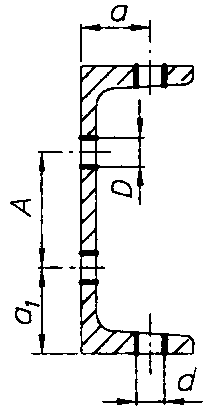

Размеры отверстий в швеллерах
|
№ швеллера |
d |
D |
a |
Amax |
a1 |
|
|
---|---|---|---|---|---|---|---|---|
|
мм |
|
||||||
|
5 |
9 |
— |
20 |
— |
– |
|
|
|
6,5 |
9 |
— |
20 |
— |
– |
|
|
|
8 |
11 |
— |
25 |
— |
– |
|
|
|
10 |
13 |
9 |
30 |
34 |
33 |
|
|
|
12 |
15 |
13 |
30 |
44 |
38 |
|
|
|
14 |
17 |
15 |
35 |
56 |
42 |
|
|
|
16 |
20 |
17 |
35 |
60 |
50 |
|
|
|
16а |
20 |
17 |
40 |
60 |
50 |
|
|
|
18 |
22 |
20 |
40 |
70 |
55 |
|
|
|
18а |
22 |
23,5 |
45 |
70 |
55 |
|
|
|
20 |
24 |
23,5 |
45 |
80 |
60 |
|
|
|
22 |
26 |
26 |
50 |
90 |
65 |
|
|
|
24 |
26 |
26 |
50 |
110 |
65 |
|
|
|
27 |
26 |
26 |
60 |
130 |
70 |
|
|
|
30 |
26 |
26 |
60 |
160 |
70 |
|
|
|
33 |
26 |
26 |
60 |
190 |
70 |
|
|
|
36 |
26 |
26 |
70 |
210 |
75 |
|
|
|
40 |
30 |
26 |
70 |
250 |
75 |
|
|

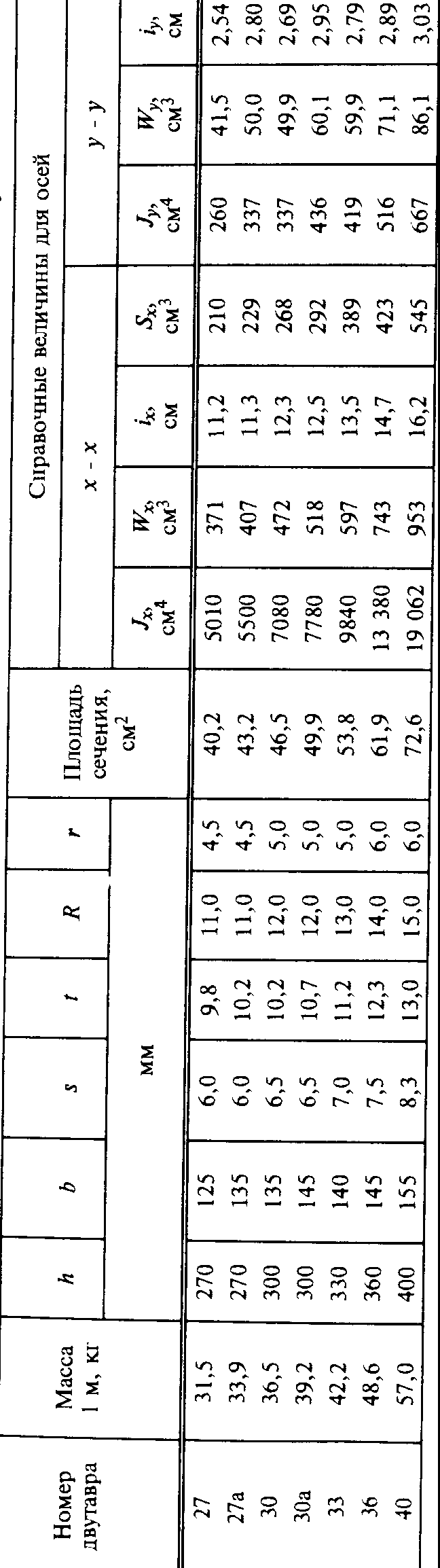

Двутавры стальные горячекатанные ГОСТ 8239–89 |
|
|||||||
Продолжение табл. 7 |
|
Швеллеры стальные горячекатанные ГОСТ 8240–89 |
|

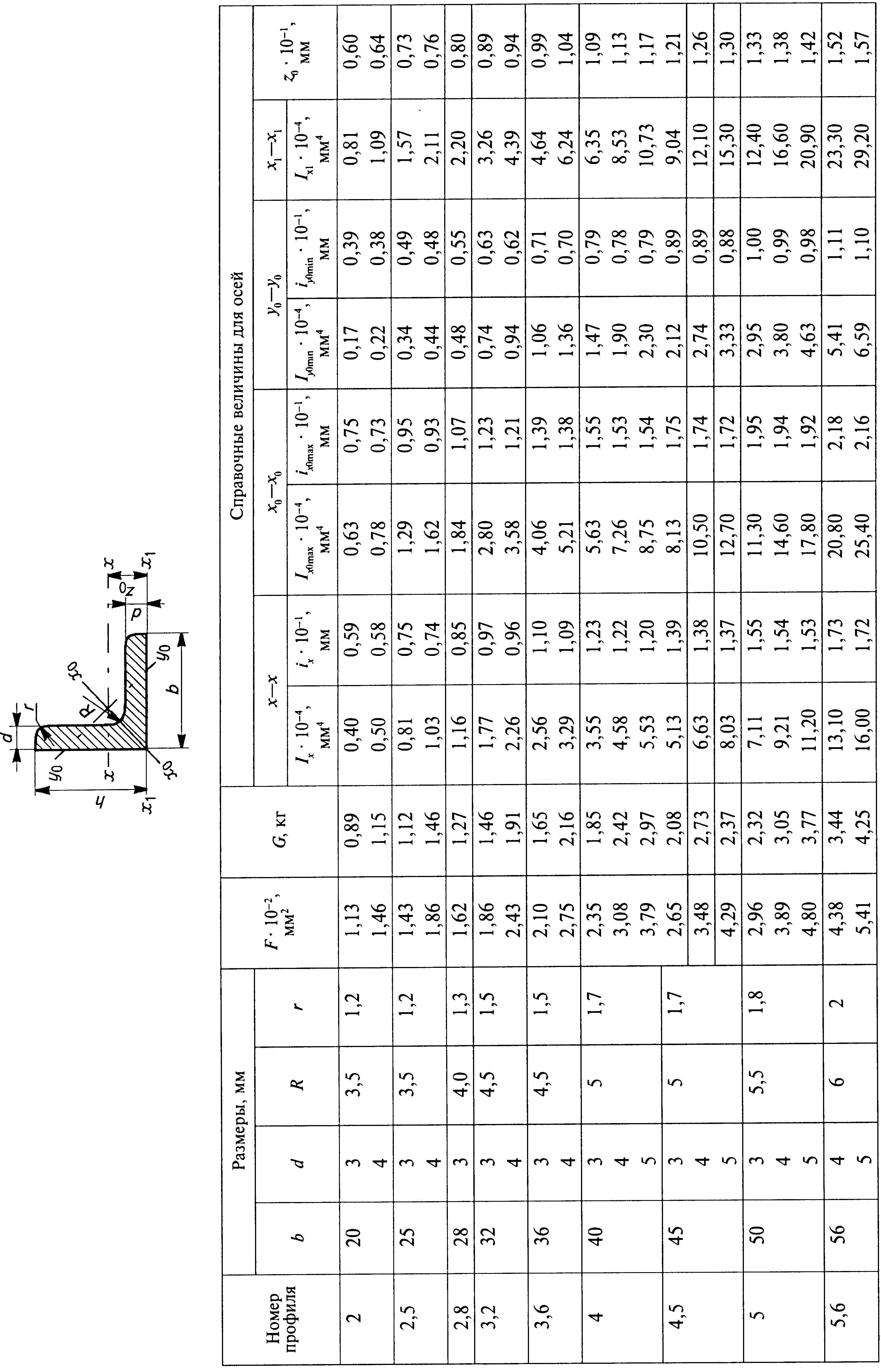

Уголки стальные равнополочные ГОСТ 8509–93 |
|
Продолжение табл. 9 |
|

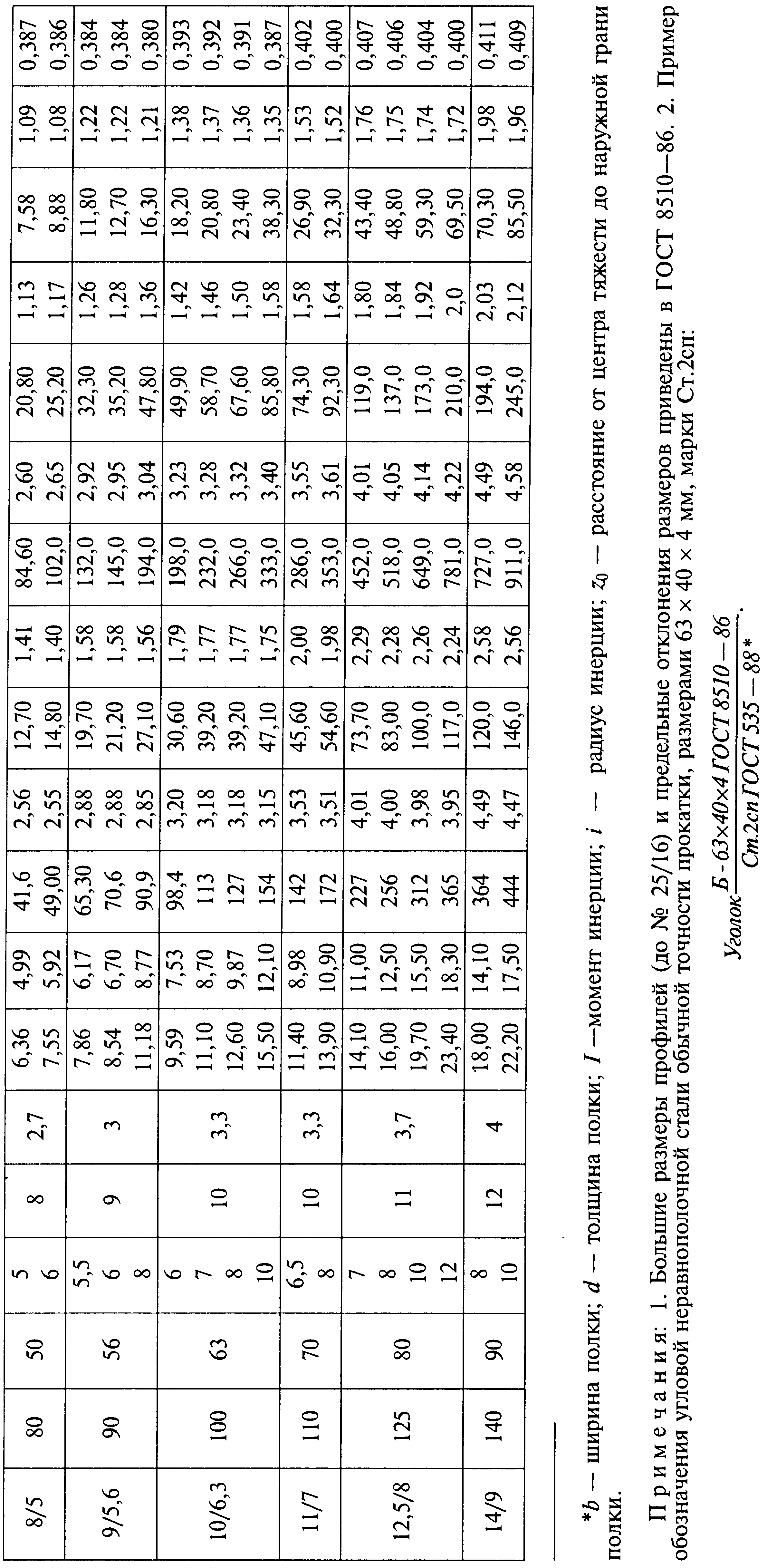

Уголки неравнополочные ГОСТ 8510–86 |
|
Продолжение табл. 10 |
|
