Порядок выполнения работы

1. Для колец из стали (Е = 210 МПа) с размерами Дхдхh:

100x90x20; 100x85x20; 100x80x20 определить относятсяли они к типу "тонкостенных".

2. Рассчитать отклонения от круглости для данных колец при силе закрепления на кулачке 500; 1000; 1500; 2000;2500Н.

3. Для каждого типоразмера кольца построить график зависимости ∆ =f(P_з).

СОДЕРЖАНИЕ ОТЧЕТА И ЕГО ФОРМА

Отчет выполняется в тетради грамотно и аккуратно. Все записи должны быть выполнены чернилами, а чертежи и схемы - карандашом. Отчет представляется на проверку преподавателю по окончании работы и при сдачи зачета.

Отчет должен содержать следующие разделы:

1. Название, цель и содержание работы.

2. Схемы возникновения погрешностей обработки кольца

при закреплении в кулачковых патронах.

2. Расчеты отклонений от крутости, возникающие при закреплении тонкостенных колец разных размеров в трехкулачковом самоцентрирующем патроне при усилии закрепления 500; 1000; 1500; 2000; 2500 Н.

1. Графики зависимостей ∆ = f(P₃) для каждого типоразмера кольца.

1. Схему приспособления для измерения радиальных перемещений тонкостенного кольца при закреплении в трехкулачковом патроне.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Причины и виды деформаций тонкостенных колец при закреплении в кулачковых патронах.

2. Какие приспособления дают меньшие погрешности закрепления нежест­ких колец?

3. Методика расчета и практического определения отклонений от круглости нежестких колец при закреплении в кулачковых патронах и на оправках.

4. Методы снижения погрешностей закрепления нежестких деталей.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1 Станочные приспособления: справочник: в 2 т../под ред. Б.Н. Вардашкина. М.: Машиностроение, 1983.

3. Корсаков В.С. Основы конструирования приспосолений: учебник для вузов./ В.С Корсаков. 2-е изд., перераб. и доп. М.: Машиностроение, 1983. 277 с.

Практическая работа № 5

РАСЧЕТ КЛИНОПЛУНЖЕРНЫХ И РЫЧАЖНЫХ

ЗАЖИМНЫХ УСТРОЙСТВ

Обычно клиновые зажимные устройства применяются в виде клиноплунжерных механизмов с одноопорными и двухопорными плунжерами без роликов и с роликами, с односкосными, двускосными и круговыми (конусными) клиньями и т.д. для непосредственного зажима заготовок и в сложных зажимных системах (рис.1).

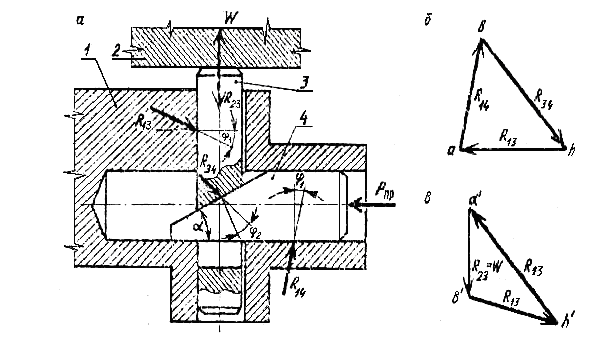

Рис.5.1. Схема клиноплунжерного механизма: 1 - корпус, 2 - заготовка, 3 -одноопорньй плунжер, 4 - односкосный клин

Расчет клиновых устройств сводится к определению соотношения сил привода Рпр и зажима W; это соотношение может быть определено графически, ана­литически и расчетом по коэффициенту усиления.

При графическом способе определения W по неизвестной силе Рпр используются векторные уравнения сил, действующих на клин и плунжер. Однако при этом необходимы очень тщательные геометрические построения и очень точное определение направлений действия сил. В противном случае точность определения W крайне низка.

Аналитическое соотношение сил привода Рпр и зажима W определяется из силовых многоугольников. Для односкосного клина и при передаче сил под пря­мым углом:

(5.1)

где знак "+" - при закреплении заготовки; знак "-" - при откреплении.; φ_1, φ₂, φ₃- углы трения, α -угол клина.

Самоторможение клина обеспечивается при условии: α < φ₁< φ_2. Если φ₁= φ₂= φ₃= φ, то Рпр= W*tg(α±2 α)/

Коэффициент усиления К_у (передаточное отношение сил):

(5.2)

При известном К_у можно сразу определять значения W=KyPnp или Pnp₌W/K_y. Значения Ку и КПД клиноплунжерных механизмов привели в табл. 5.1

Рычажные зажимные устройства чаще всего используются в сложных зажимных системах. С помощью рычагов можно изменять значение и направление действия сил, а также закреплять заготовки в двух местах (рис. 5.2).

Расчет рычажных устройств сводится к определению соотношения сил зажима W и привода Р_пр. Для двухплечевого изогнутого рычага с учетом сил трения., его можно найти из условия равновесия - равенства нулю суммы моментов относительно оси вращения О:

Р_прL₁=Р_прf₁L₁’+WL₂+Wf₂L₂^'+R₃р, (5.3)

где L₁, L₂ L₁^’ ,L₂^’ - плечи действия сил W, Рпр и сил трения F₁ = Р_пр f₁, F₂= W f₂;

Таблица 5.1
