5. Основное уравнение гидростатики в простой форме
5.1. Закон Паскаля
Рассмотрим наиболее распространенный случай равновесия жидкости, заключенной в сосуде, когда она находится в покое под действием силы тяжести и давления Р0 на ее свободной поверхности (рис. 5.1).

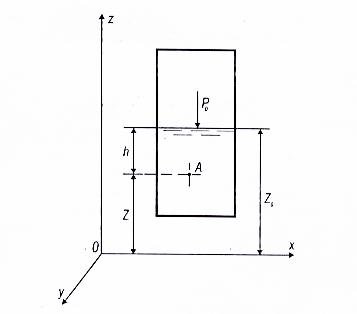

Рис. 5.1. К вопросу основного уравнения
гидростатики в простой форме
Применим для данного случая основное уравнение гидростатики
dР = * ( Х * dх + Y *dу + Z * dz),
в котором проекции массовых сил для частицы жидкости с массой, равной единице, расположенной в точке A будут соответственно равны:
Х = 0; Y = 0; Z = - g* 1.
Тогда dР = - * g * dz = * dz или
dР/ + dz = 0.
Уравнение представляет собой дифференциальное уравнение равновесия жидкости, находящейся под действием только силы тяжести.
Если проинтегрируем это уравнение, то получим:
Р / + z = С.
При z = z0 давление Р = Р0 , тогда
Р0 / +z0 = С; т.е. С = Р0 / + z0.
Подставляя значение С , получим
Р / + z = P0 / + z0.
И окончательно: Р = Р0 + (z0 - z).
Для заданной точки А (рис. 5.1), где z0 - z = h, получим уравнение:
Р = Р0 + * h, Н/м2,
называемое основным уравнением гидростатики в простой форме.
Из уравнения следует, что на сколько увеличивается давление на поверхность жидкости, на столько же увеличивается давление в рассматриваемой точке; или давление в жидкости передается во все стороны одинаково. Это положение носит название закона Паскаля.
5.2. Абсолютное и манометрическое давление
В основном уравнении гидростатики Р является абсолютным, или полным гидростатическим давлением, поскольку учитывает также влияние внешнего давления на свободную поверхность жидкости, Н/м2; обозначается [Рабс],
Р0 является давлением на свободную поверхность, равное в открытом резервуаре атмосферному давлению, Н/м2;
называется
избыточным или манометрическим давлением
и измеряется при помощи манометра, нуль
шкалы которого соответствует атмосферному
давлению, Н/м2; обозначается [Ризб].
Следовательно, Рабс = Р0 + Р изб.
5.3. Пьезометрическая высота
Пьезометрическая высота (hp) определяет величину избыточного давления в точке, где установлен пьезометр (рис. 5.2).

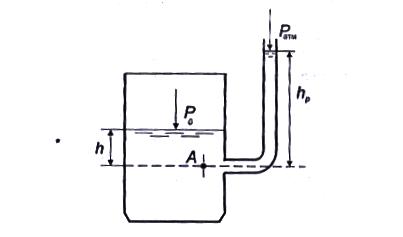

Рис. 5.2. К вопросу о пьезометрической высоте
Пьезометр - простейший лабораторный прибор, представляющий собой стеклянную трубку небольшого диаметра (обычно не менее 5 мм), открытую с одного конца, и вторым концом присоединенную к сосуду, в котором в точке А измеряется давление.
Слово "пьезометр" произошло от слияния двух греческих слов, из которых первое означает "давление", а второе - "мера".
Напишем значение абсолютного гидростатического давления в точке А, используя показания пьезометра:
Рабс = Pатм+ * hp
и значение абсолютного гидростатического давления в точке А (со стороны сосуда), пользуясь величинами h и Р0:
Рабс=Р0+ * h.
При равенстве левых частей равны и правые:
Pатм+ * hp = Р0+ * h.
Отсюда:
hp=
;
,
м
Если пьезометр установить в открытом сосуде (Р0 = Ратм), то hp = h, т.е. пьезометрическая высота будет равна глубине погружения точки А в жидкости.
