2) Задать привязку графического маркера к узлам сетки, например с
шагом 5 мм:
Команда: ШАГ
Command: SNAP
Интервал привязки или Вкл/Откл/Аспект/Поворот/Стиль: 5
Snap spacing or On/Off/Aspect/Rotate/Style: 5
Команда: ШАГ
Command: SNAP
Интервал привязки или Вкл/Откл/Аспект/Поворот/Стиль: Вкл
Snap spacing or On/Off/Aspect/Rotate/Style: ON
3) установить режим вывода на экран координатной сетки, например с шагом в 5 мм:
Команда: СЕТКА
Command: GRID
Интервал сетки (X) или Вкл/Откл/Шаг/Аспект <0.000>: 5
Grid spacing (X) or On/Off/Snap/Aspect<0.000>: 5
4) Задать масштаб, максимально увеличивающий выводимое на экран изображение:
Команда: ПОКАЖИ Command: ZOOM
Все/Центр/Динамика/Гранипы/Предыдущий/Масштаб(Х/ХЛ)/Рамка/реальное время>: А
All/Center/Dynamic/Extents/Previous/Scale(Х/ХР)/Window/ <Realtime>: A
5) Осуществить назначения слоев.
Назначение слоев следующее:
POST - слой дополнительных (временных) построений;
OSN - слой, содержащий основные линии чертежа;
RAZM - слой для простановки размеров;
OSI - слой, содержащий осевые линии (тип линии для слоя С. но можно использовать и DASHDOT);
TONK - слой, содержащий типовые линии чертежа (штрихов] бы и т.д.).
Определение различных цветов для основных и тонких линий быть использовано на этапе получения твердой копии чертежа на графопостроитель. Различным цветам могут быть поставлены в соответствие различные перья (пишущие инструменты) графопостроителя, следовательно, может быть использована различная толщина пи инструмента.
Команда ДИАЛСРЕД (DDRMODES) позволяет использовать все функции команд ШАГ (SNAP), СЕТКА (GRID), OPTO (ORTO) для создания удобного режима работы с графическим дисплеем.

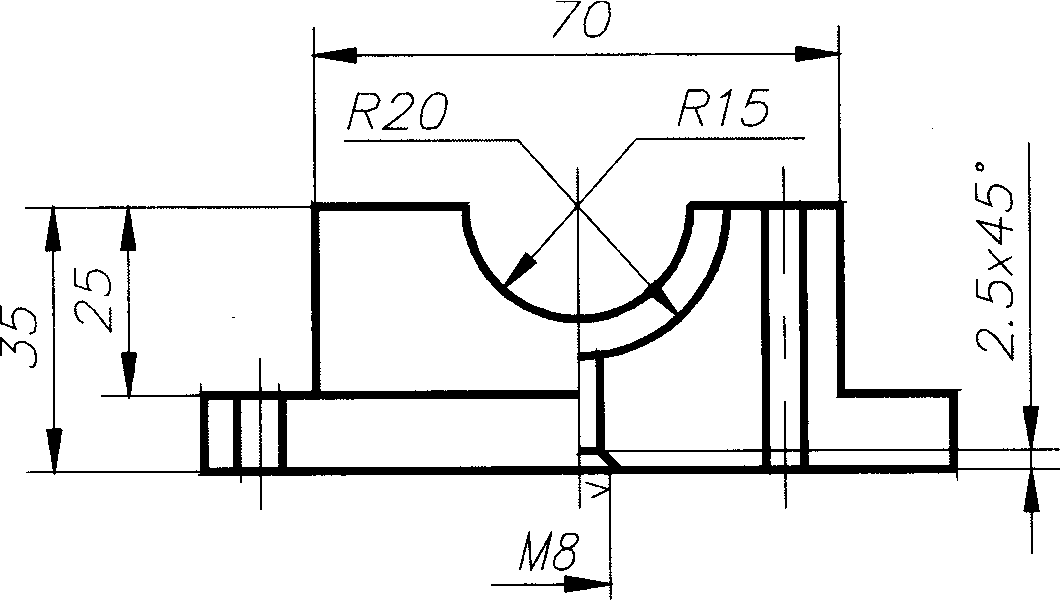

Второй этап предполагает собственно черчение. Рассмотрим последовательность создания чертежа и использование различных слоев, приведенном на рис.2.15.
рис.2.15.
Первый шаг: проведем в слое OSI осевые линии и выполним необходимые дополнительные построения, которые обычно наносят тонкими линиями (построения выполним в слое POST, они помогут найти «опорные создаваемого чертежа). Не следует стремиться сразу «начисто» сделать чертеж во многих случаях это просто невозможно.
Рис.2.16. Линии дополнительных построений
Преимуществом AutoCAD является то, что все построения делаются абсолютно точно с использованием координат точек, режима ортогональности, привязки к узлам сетки или уже построенным объектам. И в то же время есть возможность в любой момент очень легко модифицировать чертеж с помощью различных команд редактирования.
Второй шаг: в слое основных линий чертежа (OSN) сделаем «обводку» детали (рис.2.17). В данном случае основные линии выполнены с помощью команды ПЛИНИЯ (PLINE) толщиной линии 0.8 мм. При формировании основных линий необходимо обратить внимание на корректное, в виде замкнутых контуров, формирование области штриховки в соответствии с требованиями команды ШТРИХ (HATCH). При использовании команды КШТРИХ (ВНАТСН) требование на формирование замкнутых контуров уже не актуальны. Закончив формирование основных линий, можно погасить слой дополнительных построений (рис. 2.18).
Рис.2.17. «Обводка» изображений детали
Рис.2.18. Изображение без слоя дополнительных построений
Рис.2.19. Формирование штриховки
Рис.2.20. Простановка размеров
Третий шаг: сформируем штриховку и проставим размеры соответственно в слоях TONK и RAZM (рис. 2.19 и рис. 2.20). Разделение этих компонентов чертежа в различные слои позволяет при необходимости получать чертеж, не загроможденный элементами оформления. Сама же процедура выполнения штриховки и простановки размеров упрощается, так как появляется возможность для их независимого выполнения с использованием только основных линий чертежа.
Четвертый шаг: сформируем основную надпись, заготовка для которой выполнена в виде блока. Этот блок устанавливается с помощью команды ВСТАВЬ (INSERT) и дополняется необходимой текстовой информацией. Использование блоков при формировании чертежа является очень мощным средством AutoCAD, существенно облегчающим работу пользователя. Блоки дают следующие преимущества, которые не сразу могут стать очевидными:
• сокращение работы. С использованием блоков чертеж может строиться из меньших деталей в качестве «строительных материалов». Рисование объектов, которые часто используются, может осуществляться один раз, а не повторяться;
• ориентация на требования заказчика. Блоки могут создаваться для построения библиотеки конкретных приложений. Комбинацией этих блоков (или так называемых прототипов чертежей) с меню заказчика можно создавать полную среду приложений системы AutoCAD;
• простота внесения изменений. Использование блоков позволяет легко вносить изменения в чертеж;
• экономия памяти за счет использования одного и того же блока для вставки.
Такой подход к формированию чертежей деталей возможен только в том случае, если ее ГИ можно отнести к постоянным. Как отмечалось, для параметрически заданных ГИ создаются системы, базирующиеся на применении вариантного и генерирующего методов описания чертежей.
