22.Команды оформления чертежей, рисунков
22.1.Штриховка
Штрихование или заполнение по образцу реализуются в AutoCAD с помощью команд КШТРИХ (ВНАТСН) и ШТРИХ (HATCH). Команда КШТРИХ (ВНАТСН) создает ассоциативную и не ассоциативную штриховку. Ассоциативная штриховка имеет связь с ее границей и изменяется при изменении границы. Команда КШТРИХ (ВНАТСН) выводит на экран диалоговое окно, автоматически определяет контур штриховки, дает возможность предварительного просмотра штриховки, позволяет выполнить подгонку штриховки без выхода из команды. Команда ШТРИХ (HATCH) создает не ассоциативную штриховку и доступна из командной строки.
При штриховании заполняются области, ограниченные отрезками, дугами, окружностями, двумерными полилиниями, эллипсами, сплайнами, блоками и видовыми окнами в пространстве листа.
Команда КШТРИХ (ВНАТСН) позволяет штриховать область, ограниченную замкнутой кривой, как путем простого указания внутри контура, так и путем выбора объектов. Она автоматически определяет контур и игнорирует любые целые примитивы и их составляющие, которые не являются частью контура.
По команде КШТРИХ (ВНАТСН) на экран выводится диалоговое окно штриховки по контуру (рис.3.17). Все значения по умолчанию в этом окне берутся из значений, определенных при последнем вызове команды КШТРИХ или ШТРИХ (ВНАТСН или HATCH).
Для выбора образца штриховки необходимо указать кнопку Образец— (Pattern...). На экран выводится диалоговое окно Палитра образцов штриховки (Hatch pattern palette) (рис.2.13), которое позволяет выбрать существующий образец штриховки. Для выбора образца штриховки следует указать его изображение.

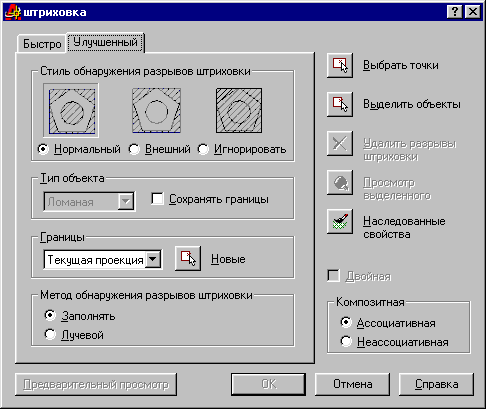

Рис.2.13. Диалоговое окно Штриховка по контуру
22.2.Нанесение размеров.
Команды — DIM (РАЗМЕР) и DIM1 (РАЗМЕР1).
Изображения размеров содержат следующие составные элементы:
• размерную линию - линию со стрелками на концах, выполненную параллельно соответствующему измерению. Для угловых размеров размерной линией является дуга;
• стрелки - стрелки, засечки или произвольный маркер, определяемый как блок, для обозначения концов размерной линии;
• выносную линию - только для линейных и угловых размеров (используется, если размерная линия вне образмериваемого объекта);
• размерный текст - текстовая строка, содержащая размер. Можно принять размер, автоматически вычисленный AutoCAD, или заменить его на свой текст. Если принимается текст по умолчанию, то к нему можно автоматически добавить допуски и ввести собственный «префикс» и «суффикс»;
• допуски - текст, соответствующий величинам допустимых отклонений от номинала;
• пределы - при необходимости допуски могут быть добавлены к размерам. В этом случае размерный текст будет представлять собой верхнее и нижнее значения, т.е. предельно допустимые размеры, а не номинальный размер с допусками;
• альтернативные единицы - размер можно задавать одновременно в двух системах измерения.
• выноски - используются, если размерный текст невозможно разместить рядом с объектом;
• маркер центра и осевые линии - маркер - небольшой крестик, отмечающий центр окружности или дуги. Осевые линии - линии с разры
вом, пересекающиеся в центре окружности или дуги и делящие ее на кв ранты.
Изображение размера - все линии, стрелки, дуги и элементы текс составляющие размер, будут рассматриваться как один размерный п митив, если установлен режим ассоциативного образмеривания. Ассоциативные размеры изменяются в соответствии с изменением элементов, которые образмериваются.
Для простановки размеров служат падающее меню и плавающая цель инструментов Размеры (Dimension) и экранное меню РАЗМЕР (DIMNSION).
Команды образмеривания можно разбить на четыре категории:
• отрисовки размеров;
• размерных стилей;
• редактирования размеров;
• утилиты.
