4.4.1. Зонные схемы водоснабжения
Зонные системы внутреннего водопровода применяют в двух случаях. Во-первых, при превышении допустимых пределов гидростатического давления в системе и, во-вторых, для обособления условий работы системы по гидравлическому режиму, что чаще происходит при отделении части системы по питанию или по величинам напоров.
Согласно [38], пп. 5.12 … 6.7, наибольшая величина гидростатического давления в системе хозяйственно-питьевого или хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должна превышать 60 м. В системе раздельного противопожарного водопровода величина гидростатического напора допускается до 90 м. В противном случае необходимо разделить водопровод на вертикальные зоны. Как правило, в современном строительстве к двухзонной системе приходится переходить в зданиях высотой более 17 этажей. Обычно первую (нижнюю) зону устраивают таким образом, чтобы использовать гарантийный напор городского водопровода. Размеры последующих зон, число которых может быть различным, назначают в зависимости от величин допустимого давления в сети внутреннего водопровода. Схемы зонных водопроводов могут быть последовательными и параллельными (рис. 4.8).

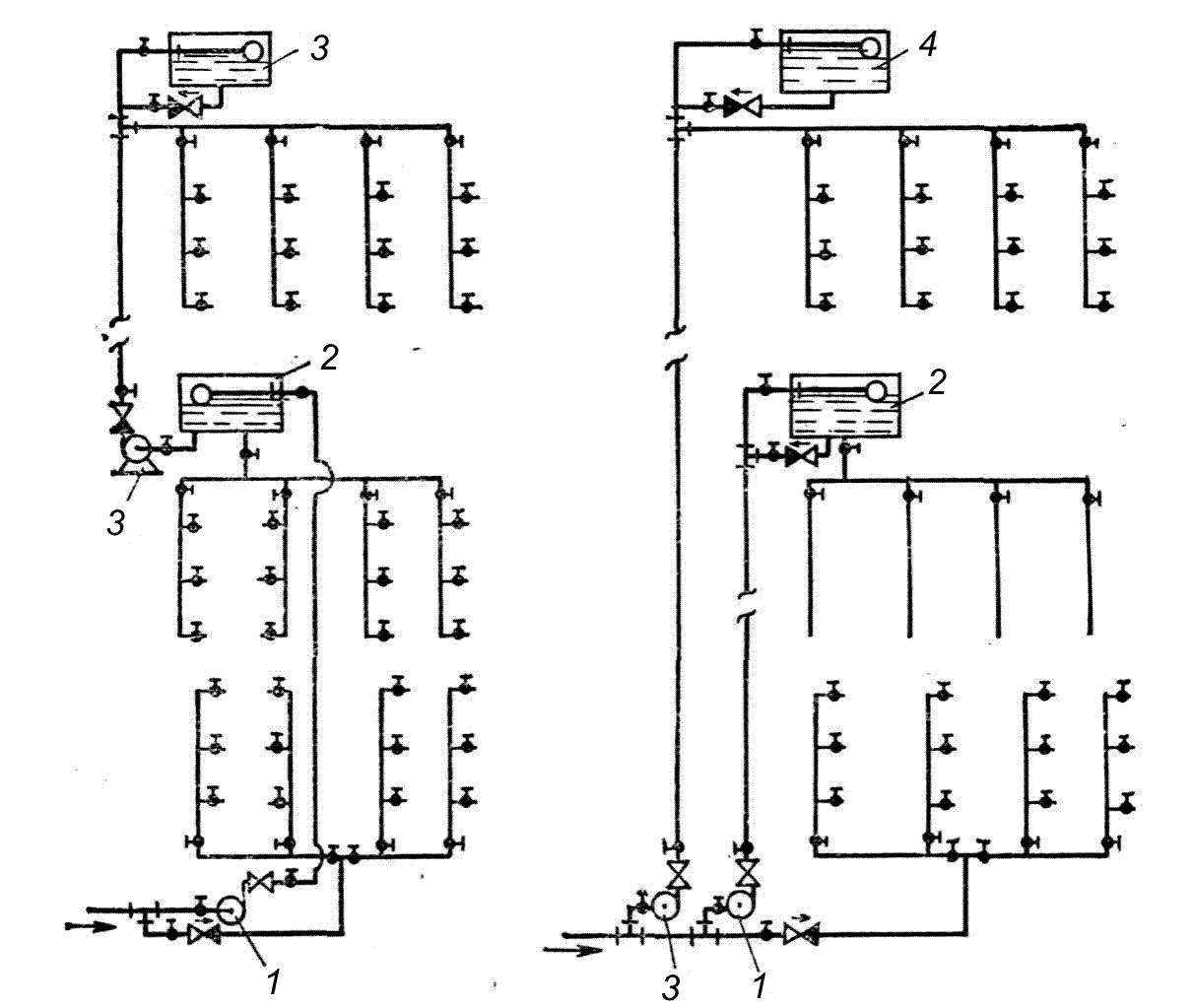

Рис. 4.8. Последовательная и параллельная зонные схемы:
1 – повысительный насос второй зоны; 2 – напорно-запасной бак второй зоны;
3 – повысительный насос третьей зоны; 4 – напорно-запасной бак третьей зоны
Последовательная схема имеет меньшую протяженность трубопроводов, но менее надежна в работе, требует установки насосных агрегатов на промежуточных этажах, что крайне нежелательно из-за вибрации и шума. Кроме того, к числу крупных недостатков подобной системы следует отнести неоднократное размещение регулирующих объемов, то есть нерациональное распределение и использование строительного объема здания под инженерное оборудование.
Параллельная схема отличается некоторым перерасходом труб, но централизованное размещение насосных агрегатов упрощает автоматизацию их работы и эксплуатацию. Увеличение длины труб, прокладываемых по этой системе, не сопровождается значительным перерасходом металла (в весовых единицах), так как диаметры зонных стояков (так же, как и расходы подаваемой воды) по отдельным зонам неравнозначны.
4.4.2. Вводы
Вводом внутреннего водопровода называется ответвление от городской водопроводной сети до водомерного узла. Вводы водопровода выполняются из стойких к коррозии материалов. Чаще всего для этого используют чугунные напорные трубы, соответствующие рабочему давлению в наружной сети по ГОСТ 9583-75* и выпускаемые отечественной промышленностью диаметрами 50, 80, 100, 150, 200 мм и более.
Вводы водопровода прокладываются ниже глубины промерзания данной местности. Минимальная глубина укладки труб в местностях с положительной температурой в зимнее время – 1 м.
Два ввода и более следует предусматривать в следующих зданиях: в которых установлено 12 и более пожарных кранов; в жилых зданиях или группе зданий с числом квартир свыше 400; в клубах с эстрадой; в кинотеатрах с числом мест свыше 300; в театрах и клубах со сценой независимо от числа мест; в банях с числом мест более 200; в прачечных на 2 т сухого белья в смену.
Кольцевые сети внутреннего водопровода должны быть присоединены к наружной кольцевой сети тоже не менее чем двумя вводами.
При устройстве двух вводов и более их следует присоединять, как правило, к различным участкам наружной кольцевой сети. В случае отбора воды из одного участка городской сети вводы должны быть разделены задвижкой .
Трубопроводы ввода укладывают с уклоном в сторону городской сети, достаточным для опорожнения, равным 0,003.
При прохождении ввода под стеной (ленточные фундаменты, большая глубина заложения ввода) стояк трубопровода прокладывают (для предохранения от промерзания) на расстоянии от внутренней поверхности стены до наружного края борта раструба трубопровода не менее 0,2 м.
В сухих грунтах при пересечении стен или фундаментов вводы рекомендуется прокладывать в футлярах из стальных труб с последующей заделкой смоляной прядью и мятой глиной, а снаружи – цементным раствором. Вводы в подвалы при влажных и мокрых грунтах прокладывают с применением ребристых патрубков, а при наличии подземных вод используют сальники.
На поворотах трубопроводов в горизонтальной или вертикальной плоскости, стыки которых (раструбы, муфты) не выдерживают осевых усилий, устраивают упоры, рассчитанные на максимальное давление при испытании трубопровода.
На стальных трубопроводах упоры следует предусматривать при расположении угла поворота в колодце, закрепляя отвод в его стенке, и при поворотах в вертикальной плоскости на 30º и более. При давлении в наружной сети более 0,5 МПа (5 кгс/см2) в случае применения чугунных труб необходимо устраивать упоры на вводе у места подъема стояка.
Расстояние по горизонтали между вводами хозяйственно-питьевого водопровода и выпусками канализации должно быть не менее 1,5 м при диаметре ввода до 200 мм включительно и не менее 3 м при диаметре более 200 мм. При тех же условиях, но при расположении водопроводных линий ниже канализационных, это расстояние следует увеличивать на разность глубины заложения трубопроводов. Расстояние в свету между вводами и другими водопроводами при пересечении их между собой должно быть не менее 0,15 м.
Вводы хозяйственно-питьевого водопровода, как правило, укладывают выше канализационных линий и трубопроводов, транспортирующих ядовитые и пахучие жидкости, при этом расстояние между стенками труб по вертикали должно быть не менее 0,4 м. При необходимости укладки вводов ниже канализационных трубопроводов применяют вводы, заключенные в футляр.
Допускается совместная прокладка вводов водопровода различного назначения. Один ввод может обслужить два вспомогательных или небольших производственных здания, допускающих перерыв в подаче воды на производственные нужды, для чего устанавливают дополнительное ответвление после задвижки. При устройстве двух и более вводов их следует присоединять к различным участкам наружной сети.
При установке в здании насосов для повышения давления во внутренней водопроводной сети вводы, как правило, объединяют перед насосами. На соединительном трубопроводе предусматривают установку задвижек для обеспечения водой каждого насоса от любого ввода.
При установке на каждом вводе самостоятельных насосов объединение вводов не требуется.
Между вводами в одно и то же здание на наружной водопроводной сети должна быть установлена задвижка для обеспечения подачи воды в здание при аварии на одном из участков наружной сети. К наружной сети вводы присоединяют под прямым углом. Если такое присоединение невозможно, применяют следующие типы устройства вводов:
по диагонали, когда линия стены пересекается под углом не менее 45º и ввод не пересекает каких-либо туннелей;
с двумя поворотами, когда при присоединении по диагонали образуется угол менее 45º или имеются какие-либо препятствия для косого направления ввода.
Два и более ввода применяют в том случае, когда перерыв в подаче воды недопустим, а также, если это обосновано экономически.
При питании внутренней водопроводной сети здания от наружной, расположенной с противоположной стороны здания, предусматривают полупроходной канал для прокладки водопроводной трубы к водомерному узлу. При этом не требуется установка дополнительной запорной арматуры на сети, прокладываемой в полупроходном канале.
