3.5.3. Размещение газовых приборов
При размещении газовых приборов должны быть соблюдены следующие расстояния (не менее):
от стенки плиты до стены ‑ 70 мм;
между плитой и противоположной стеной (проход) – 1000 мм;
между выступающими частями плиты и водонагревателями (по горизонтали) ‑ 100 мм;
от плиты до баллона со сжиженным газом ‑ 500 мм;
от радиатора отопления или печи до баллона со сжиженным газом ‑ 1000 мм;
между проточным водонагревателем и несгораемой стеной ‑ 20 мм;
между емкостным водонагревателем или малометражным котлом и несгораемой стеной ‑ 100 мм.
В кухнях с деревянными неоштукатуренными стенами в месте, где устанавливают водонагреватель или плиту следует предусматривать изоляцию стены штукатуркой, асбофанерой, кровельной сталью по листу асбеста толщиной 3 мм или войлоку, пропитанному глиняным раствором.
Устанавливать проточные водонагреватели на несгораемых стенах следует с зазором 20 мм. При установке на трудносгораемых стенах расстояние от стены до водонагревателя должно быть не менее 30 мм.
Устанавливать водонагреватели на деревянных неоштукатуренных стенах запрещается. Изоляция стен для емкостных водонагревателей выполняется так же, как для проточных. Поверхность стены для изоляции обивают кровельной сталью по асбесту толщиной 3 мм (обивка должна выступать за габариты корпуса водонагревателя на 100 мм).
При установке водонагревателя на стене, облицованной глазурованными плитками, тепловую изоляцию не делают. При установке водонагревателя на деревянном полу выполняют противопожарную изоляцию из кровельной стали по асбесту.
Газовые счетчики устанавливают в помещениях, оборудованных вытяжной вентиляцией (в местах, исключающих возможность повреждения счетчика). Установка счетчиков в жилых помещениях, ванных комнатах, санитарных узлах и лестничных клетках не допускается.
Для учета расхода газа в коммунально-бытовых и общественных зданиях газовые счетчики должны устанавливаться на общем вводе газопровода или в ГРП. При необходимости учета расхода газа по цехам или агрегатам устанавливают дополнительные счетчики.
Варианты размещения четырехконфорочной газовой плиты, проточного водонагревателя и емкостного водонагревателя АВГ-80 приведены на рис. 3.1 ‑ 3.3.

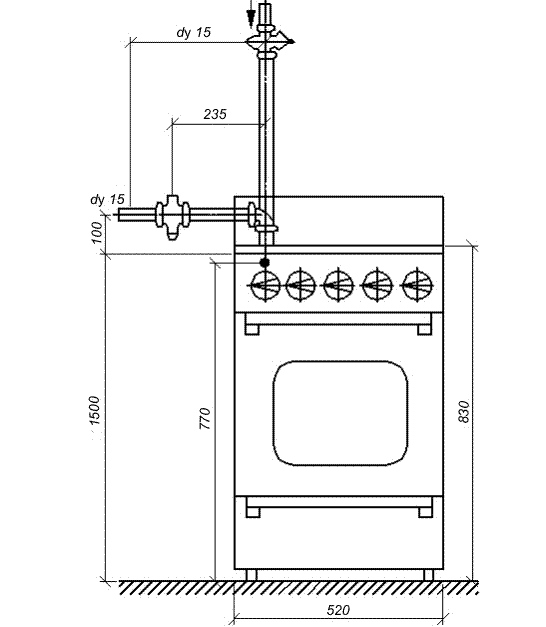

Рис. 3.1. Схема установки четырехгорелочной бытовой газовой плиты
Рис. 3.2. Схема установки проточного газового водонагревательного аппарата:
1 – смеситель; 2 – защитный лист для трудносгораемой стены; 3 – гофр R5
Рис. 3.3. Схема установки емкостного газового водонагревательного аппарата
3.5.4. Особенности устройства внутренних газопроводов
в жилых и общественных зданиях, а также
коммунально-бытовых предприятиях
На газопроводах в жилых и общественных зданиях, детских учреждениях, учебных заведениях, магазинах, парикмахерских и т.п. отключающие устройства устанавливают:
на вводах в здания;
при устройстве от одного ввода двух и более стояков на каждом стояке, обслуживающем более четырех этажей;
перед счетчиками;
перед каждым газовым прибором, печью или другим агрегатом;
на ответвлениях к отопительным печам или приборам.
На газопроводах перед горелками газовых бытовых приборов, пищеварочных котлов, ресторанных плит, отопительных печей и другого оборудования устанавливают последовательно два отключающих устройства: одно для отключения всего прибора (оборудования), а второе для отключения отдельных горелок.
Вводы газопроводов в жилые здания должны предусматриваться в нежилые, доступные для осмотра газопроводов помещения.
Вводы газопроводов в общественные здания, здания предприятий общественного питания и объектов коммунально-бытового назначения надлежит предусматривать в лестничные клетки или непосредственно в помещения, где установлены газовые приборы.
Устройство цокольных вводов газопроводов допускается в здания всех назначений.
Прокладка газопроводов сжиженного газа в технических коридорах, технических подпольях и подвалах не разрешается.
Газопроводы в технических коридорах, технических подпольях и подвалах выполняются на сварке; установка запорной арматуры не разрешается. Газопровод следует размещать в удобном для осмотра и ремонта месте.
Вводы газопроводов в жилые дома сельского типа должны быть цокольные (наружной прокладки).
Не допускается устраивать вводы газопроводов в машинные отделения, вентиляционные и лифтовые камеры и шахты, помещения складов, мусоросборников, электрораспределительных устройств.
Газопроводы в жилых зданиях следует прокладывать открыто.
В жилых зданиях газовые стояки, как правило, прокладываются в лестничных клетках и кухнях. Прокладка стояков в жилых помещениях, ванных комнатах и санитарных узлах не разрешается.
В зданиях на стояках и разводящих газопроводах установка пробок не разрешается. На цокольных вводах газопроводов пробки можно устанавливать только снаружи здания. Пробки должны быть диаметром не более 25 мм.
Газопроводы, прокладываемые в жилых помещениях к отопительным приборам и печам, должны иметь минимальную длину.
Резьбовые соединения на газопроводах, прокладываемых в жилых помещениях, допускаются только у арматуры и горелок.
