4. Динамика механизмов
4.1. Силы, действующие на звенья
Определение действующих на звенья сил имеет важное значение, как для обеспечения заданного движения механизма, так и для расчета звеньев на прочность и жесткость. На рис. 4.1 показаны силы и моменты сил, которые действуют на звенья 1-6 ( ведущее звено 1 зубчатой передачи 1-2, ведомое - ползун 6). Все силы можно классифицировать следующим образом.
Движущиеся
силы
и моменты движущих сил
,
приложенные к ведущим звеньям механизма
и обеспечивающие заданное движение. К
ним относится крутящий момент, развиваемый
электродвигателем.
Силы
и моменты сил
полезных или рабочих сопротивлений,
приложенные к ведомым звеньям. Так,
механизм, показанный на рис. 4.1, предназначен
для преодоления силы сопротивления
приложенной к ведомому ползуну 6 и
направленной противоположно скорости
его движения.
Вредные
сопротивления, главным образом это силы
трения
и моменты
сил трения в кинематических парах. Силы
тяжести G,
приложенные в центрах масс звеньев. Эти
силы могут, как способствовать, так и
препятствовать движению в зависимости
от направления скорости их центров
масс. Работа сил тяжести за один цикл
движения механизма равна нулю, поэтому
при решении некоторых задач динамики
их можно не учитывать. Силы
и моменты
сил
инерции, возникают при изменении скорости
по модулю или по направлению. При
движении с большими ускорениями давление
звеньев в кинематических парах и
напряжения от инерционных нагрузок
могут значительно превосходить
давления, напряжения и силы трения от
действия других нагрузок.
Рис. 4.1. Силы, действующие на звенья
Силовое взаимодействие в кинематической паре проявляется в давлении на элементы пары.
4.2. Определение крутящего момента на ведомом валу
Назначение механизма заключается в преобразовании движения и сил. Характер преобразования движения. определяется функцией положения и ее производными. Связь сил и моментов сил на ведущем и ведомом звеньях можно найти, используя понятие мгновенного коэффициента полезного действия, который равен отношению полезной мощности к затраченной мощности:
,
(4.1)
где
и
-
мощности на валу 1 и на валу 2. Мощности
связаны с крутящими моментами T
и угловыми
скоростями
соотношениями
,
(4.2)
.
(4.3)
Разделив второе выражение на первое, получим
.,
(4.4)
где
- передаточное отношение от первого
зубчатого колеса ко второму колесу.
Крутящий момент на ведомом валу равен
произведению крутящего момента на
ведущем валу на коэффициент полезного
действия и передаточное отношение
механизма.
4.3. Приведение масс в механизмах
.
Кинетическая
энергия является важнейшей динамической
характеристикой механизма. Обозначим
через
кинетическую энергию всего механизма,
а через
-кинетическую
энергию его звеньев, имеем
,
(4.5)
где N – число подвижных звеньев механизма. Если звенья механизма представляют собой твердые тела и совершают плоскопараллельное движение, то
,
(=
1, 2,…., N),
(4.6)
где
- масса соответствующего звена,
-
скорость его центра масс,
- момент инерции звена относительно
центральной
оси, перпендикулярной плоскости его
движения,
- угловая скорость звена. Если звено
обладает только поступательным движением,
то второе слагаемое в выражении его
кинетической энергии обращается в нуль.
Если же только вращательное движение
вокруг неподвижной оси, то кинетическую
энергию звена удобнее определить по
формуле
.
(4.7)
Кинетическая энергия всего механизма равна
(4.8)
При решении ряда задач механизма с одной степенью свободы можно его заменить одной эквивалентной ему материальной точкой или вращающимся вокруг неподвижной оси телом (рис. 4.2). Приведенной к данной точке массой механизма называется воображаемая масса, сосредоточенная в данной точке данного звена, кинетическая энергия которой равна кинетической энергии всего механизма. Пользуясь этим определением, для кинетической энергии механизма получим
,

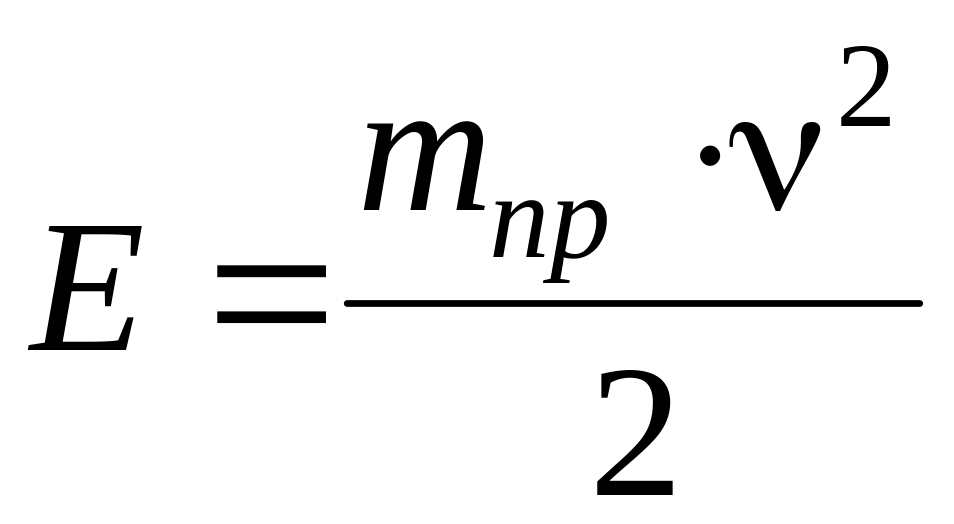

(4.9)
где
-

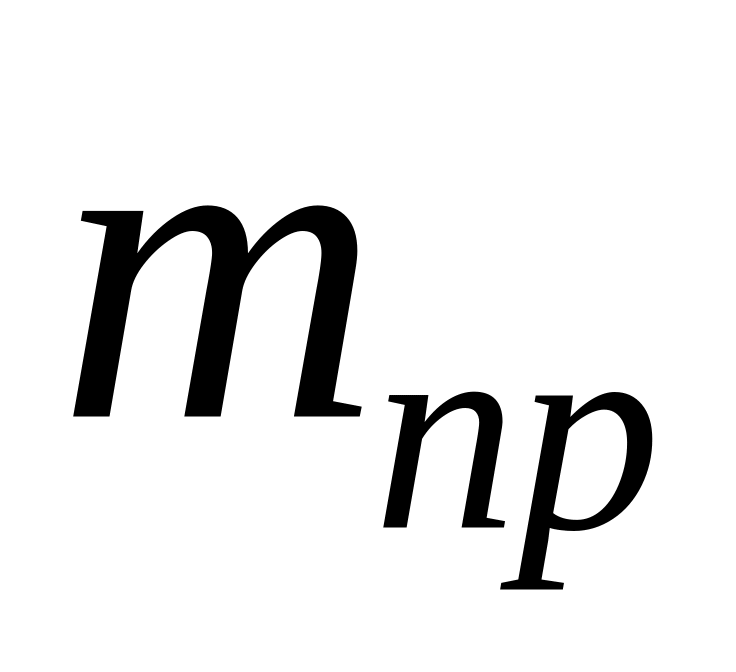

приведенная масса механизма,
-
скорость точки приведения.

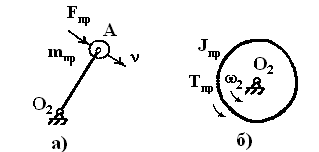

Рис. 4.2. Модели поступательного (а) и вращательного
(б) звена приведения
,

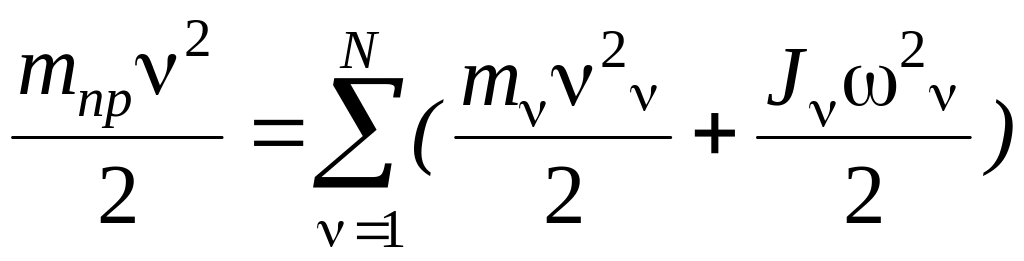

(4.10)
откуда получаем для приведенной массы
.
(4.11)
Аналогично приводятся движущиеся массы механизма к какому-либо его вращающемуся вокруг неподвижной оси звену, чаще всего ведущему.
Приведенным
к данному звену моментом инерции
механизма называется такой момент
инерции, обладая которым данное звено
имело бы такую же кинетическую энергию,
как и весь механизм в целом. Обозначая
приведенный момент инерции через
,
а угловую скорость вращения звена
приведения – через
,
имеем
,
(4.12)
где приведенный момент инерции равен
.
(4.13)
В общем случае приведенная масса является функцией перемещения, а момент инерции функции угла поворота
,
.
(4.14)
Для большого класса механизмов и являются постоянными величинами (например, зубчатые механизмы с круглыми колесами).
