2.3.5. Высота всасывания насоса. Кавитация
Высота всасывания насоса является одним из важных эксплуатационных параметров, характеризующих насосную установку.
Рассмотрение высоты всасывания насоса связано с такими понятиями, как:
а) геометрическая высота всасывания hвс ;
б) вакуумметрическая высота всасывания Нвак ;
в) кавитационный запас геометрической высоты всасывания h.

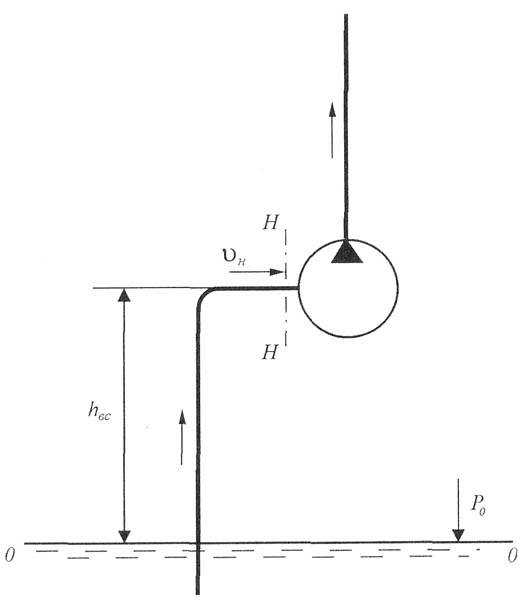

рис. 13. Схема для определения высоты всасывания
центробежного насоса
На рис. 13 показана схема насосной установки, забирающей воду из открытого расходного резервуара.
Ось насоса расположена выше уровня жидкости в резервуаре на высоте hвс, называемой геометрической высотой всасывания.
Геометрическая высота всасывания hвс - расстояние по вертикали от свободной поверхности жидкости расходного резервуара до центра рабочего колеса насоса (до оси насоса).
Для того чтобы жидкость из расходного резервуара могла подниматься вверх (засасываться), во всасывающем патрубке насоса должен быть создан вакуум (т.е. давление ниже атмосферного).
Для определения необходимой высоты всасывания составим уравнение Бернулли для сечений О-О и Н-Н (входное сечение насоса) относительно сечения О-О, заменив Zн на hвс:
,
(2.12)
где Z0 = 0, так как плоскость сравнения проходит по сечению О-О;
V0 = 0, так как уровень жидкости в расходном резервуаре изменяется незначительно;
- потери напора при движении жидкости во всасывающем трубопроводе, м.
После некоторых преобразований в уравнении (2.12) получаем:
hвс + = (P0 - Pн)/(g) - Vн2/(2g) . (2.23)
Согласно ГОСТ 17398-72 правая часть уравнения (2.23) представляет собой вакуумметрическую высоту всасывания Нвак и измеряется в метрах:
Нвак = (P0 - Pн)/(g) - Vн2/(2g) , (2.24)
где Р0 - давление на свободной поверхности жидкости расходного резервуара, Н/м2;
Pн - давление жидкости при входе в насос (во всасывающем патрубке) Н/м2.
Следовательно, вакуумметрическая высота всасывания насоса Нвак представляет собой высоту подъема столба жидкости во всасывающем трубопроводе над свободной поверхностью жидкости расходного резервуара (Р0 - Pн)/(рg) за вычетом высоты скоростного напора V2/(2g) при движении жидкости в трубопроводе.
Из выражения (2.23) и (2.24) следует, что:
Нвак = hвс + или
hвс = Нвак - . (2.25)
Отсюда:
hвс = (P0 - Pн)/(g) - Vн2/(2g) - . (2.26)
Геометрическая высота всасывания hвс меньше вакуумметрической высоты Нвак, так как часть энергии разрежения расходуется на преодоление гидравлических сопротивлений во всасывающем трубопроводе.
Выясним, из каких условий определяется максимальная допустимая геометрическая высота всасывания hвсmax.
Очевидно, что:
,
(2.27)
где
- допустимая
вакуумметрическая высота всасывания,
м, т.е.
максимальная (предельная) вакуумметрическая
высота всасывания, при которой
обеспечивается работа насоса без
изменения основных технических
показателей.
Следовательно,
для определения максимальной допустимой
величины геометрической высоты всасывания
требуется
установить предельно допустимое
значение вакуумметрической высоты
всасывания
.
Из формулы (2.24) следует, что максимальное значение возможно при Рн = 0 (а, следовательно, Vн = 0) и Р0 = Ратм, т.е.:
=
Ратм /
(g).
При нормальном атмосферном давлении на уровне моря при температуре 0°С:
Ратм = 101,324 кПа = 101324 Па (Н/м2)
для воды с плотностью = 999,9 кг/м3 (при t = 0 °С) и g = 9,81 м/с2 максимальное допустимое значение вакуумметрической высоты всасывания составит:
.
Полученная максимальная теоретически возможная вакуумметрическая высота всасывания из открытого в атмосферу резервуара (на уровне моря при температуре воды 0° С) величиной, равной 10,33 м, практически недостижима.
В действительности геометрическая высота всасывания всегда меньше, ибо при движении жидкости во всасывающем трубопроводе происходят потери напора на трение, по длине и в местных сопротивлениях (отводах, задвижках, клапанах), и на создание скоростного напора на входе в насос. Наличие разряжения во всасывающем трубопроводе неизбежно сопровождается подсосом воздуха через соединение труб, в сальниках задвижек, что снижает величину разряжения и силу, заставляющую жидкость подниматься к насосу. Атмосферное давление колеблется в зависимости от погодных условий, высоты местности над уровнем моря, что приводит к колебаниям высоты всасывания.
При некотором положительном давлении Рн > 0 происходит разрыв сплошности движущегося потока вследствие интенсивного парообразования (кипения) жидкости. Это давление равно давлению насыщенных паров жидкости (Рпар) при данной температуре.
Известно, что вода при нормальном атмосферном давлении закипает при температуре 100С. Но она может закипеть и при значительно меньшей температуре, например 20С, если находится под очень низким давлением, равным Рпар (холодное вскипание).
Отсюда в реальных условиях допускаемая вакуумметрическая высота всасывания определяется по следующей формуле:
= (Pатм - Pпар)/(g) (2.28)
Следовательно, максимальная допустимая геометрическая высота всасывания в реальных условиях может быть определена из условия
hвсmax = (Pатм - Pпар)/(g) - , (2.29)
где Рпар - давление насыщенных паров перекачиваемой жидкости, Н/м2;
- потери напора во всасывающем трубопроводе, м.
Значения атмосферного давления Pатм и давления насыщенных паров воды Pпар можно определить по Таблица 2 и Таблица 3.
Таблица 2
Атмосферное (барометрическое) давление
Высота над уровнем моря |
0 |
100 |
200 |
300 |
500 |
1000 |
2000 |
Pатм /(g), м |
10,33 |
10,2 |
10,1 |
10,0 |
9,7 |
9,2 |
8,1 |
Таблица 3
