2.6. Маркировка центробежных насосов
Все насосы с одинаковыми конструктивными и эксплуатационными параметрами имеют свое обозначение - марку. Марка насосов состоит из буквенной и цифровой частей. Буквы обозначают тип конструкции и иногда назначение насоса. Цифры показывают основные технические показатели насоса: подачу и напор.
Большинство насосов маркируются следующим образом: после буквенного обозначения ставят через тире (или косую черту) две цифры - номинальную подачу в м3/ч и номинальный напор столба жидкости в м.
Марки центробежных насосов общего назначения имеют следующую структуру: или , или (крупные вертикальные насосы).
Марки скважинных центробежных насосов имеют структуру: .
Марки осевых насосов имеют структуру: ,
где Т - обозначение типа конструкции и иногда назначение насоса;
Qч, Qн - расчетные подачи насоса (обычно при КПД, близких к максимальным), соответственно м3/ч или м3/с;
Н - напор насоса, м;
dн - внутренний диаметр напорного патрубка, мм;
dв - внутренний диаметр обсадной колонны (скважины), мм, уменьшенный в 25 раз и округленный;
В - вертикальный насос;
- наружный диаметр рабочего колеса, см.
В марки насосов часто добавляют отдельные буквы, характеризующие дополнительные сведения о насосе, например, возможность перекачки химически агрессивных жидкостей, необходимость применения определенного типа механизма разворота лопастей.
2.7. Подбор центробежных насосов по каталогу
Насос подбирается по требуемым расходу Q и напору Нтр.
Расход Q или задается, или определяется технологическим расчетом исходя из потребности в воде потребителя.
Напор Нтр определяется по проектной формуле требуемого напора (2.16).
Выбранный насос должен не только обеспечить расчетные параметры подачи и напора, но и по возможности удовлетворять следующим требованиям:
1) иметь высокий КПД;
2) наименьший допустимый кавитационный запас ;
3) наилучшие эксплуатационные возможности;
4) минимальные габариты и массу;
5) иметь серийный выпуск промышленностью.
Насос подбирается согласно расчетным Q и Нтр по каталогам насосного оборудования, предназначенным для проектных организаций и предприятий, эксплуатирующих насосы.

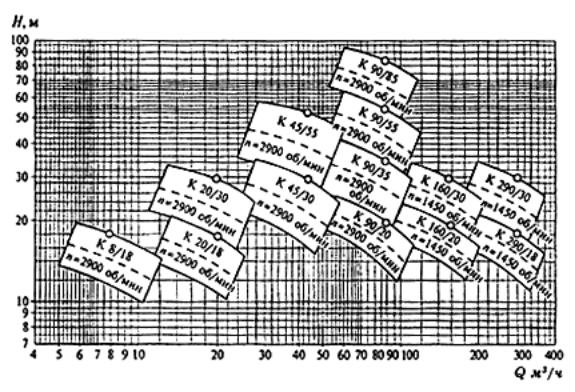

В каталогах насосов помещены сводные графики по отдельным типам насосов. Например, на рис. 28 приведен сводный график полей насосов типа К.
рис. 28. Сводный график полей
насосов типа K
Каждый такой график строится в логарифмических координатах Q и Н и представляет собой поле, покрытое флажками и отдельными криволинейными отрезками. Флажки и отрезки могут в отдельных местах частично перекрываться. Каждый флажок представляет одну какую-либо марку насоса (например К 8/18, К 90/85 и т.д.).
Кривая, ограничивающая флажок сверху, представляет собой кривую при исходном диаметре рабочего колеса. Кривая, ограничивающая флажок снизу, это кривая для насосов с рабочим колесом, обточенным по минимальному диаметру. Иногда на флажке показывается и средняя кривая. Если обточка колеса насоса не допускается, то вместо флажка на сводном графике показывается криволинейный отрезок, представляющий данную марку насоса. Границы флажка или криволинейного отрезка слева и справа соответствуют волнистым черточкам на характеристиках . Внутри флажка или над криволинейным отрезком выписывается марка насоса и число оборотов рабочего колеса.
Располагая заданными Q и Н насоса, определяют по этим координатам точку на сводном графике насосов. Если точка оказывается в стороне от флажков и отрезков или выше их, то насосы этого типа не подходят и надо обратиться к другому сводному графику. Если точка попадает внутрь флажка или несколько ниже флажка (отрезка), то данная марка насоса подходит.
Имеющаяся разница между потребным напором Нтр и напором Н, развиваемым подобранным насосом (при заданном Q), устраняется с помощью напорно-регулирующей задвижки.
После того как марка насоса подобрана, следует обратиться к частному графику этого насоса в том же каталоге и определить необходимые дополнительные данные (мощность, КПД и др.).
