2.10.2. Основные узлы насосных агрегатов
Электронасосный центробежный скважинный агрегат типа ЭЦВ (рис. 33) состоит из центробежного насоса и погружного электродвигателя 1, валы которых соединены жесткой муфтой 3. Насос находится над электродвигателем. Между насосом и электродвигателем расположена всасывающая камера с предохранительной сеткой 11.
По исполнению насосы типа ЭЦВ бывают одно- или многоступенчатыми с вертикальным расположением вала и работают с подпором.
Под подпором подразумевается расстояние от поверхности воды до напорного патрубка 9 насоса, обеспечивающее смачивание верхнего радиального подшипника 5 при запуске и бескавитационную работу насоса.
Значение подпора для разных насосов различаются в пределах от 1 до 6 м.
Ступени насоса 4 - радиального и полуосевого типа.
Подшипники насоса и электродвигателя смазываются и охлаждаются водой.
Насосы оснащены обратным клапаном 8 тарельного (шарового) типа и специальным напорным патрубком 9, предназначенным для подсоединения агрегата к водоподъемному трубопроводу 10.
Погружные электродвигатели, служащие приводом центробежных скважинных насосов, асинхронные с короткозамкнутым ротором, водозаполняемые. Обмотка статора с соединенными фазами в "звезду" имеет три вывода, к которым подсоединяют токоподводящий кабель. В качестве двигателя для погружных насосов типа ЭЦВ применяют электродвигатели типа ПЭДВ и реже типа АДП.
Остановимся на основных узлах вертикального двухступенчатого центробежного насоса с приводом от погруж-ного электродвигателя (рис. 34).

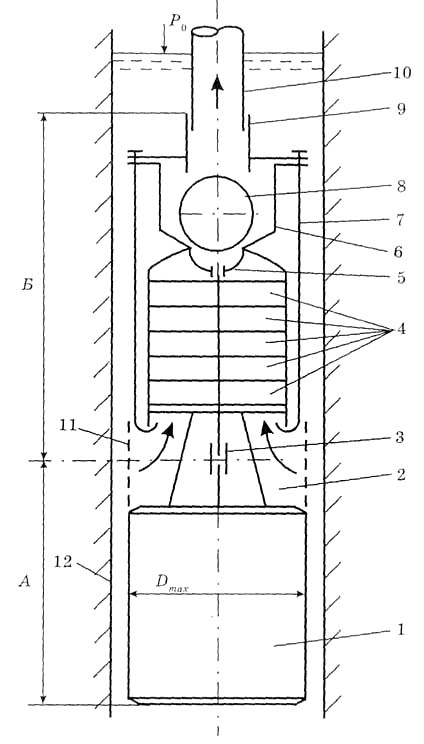

рис. 33. Электронасосный центробежный
скважинный агрегат типа ЭЦВ:
1 - электродвигатель;
2 - основание насоса;
3 - муфта;
4 - ступени насоса;
5 - радиальный подшипник;
6 - корпус радиального подшипника;
7 - стяжка;
8 - обратный клапан;
9 - напорный патрубок;
10 - водоподъемная труба;
11 - сетка;
12 - скважина;
А - габарит электродвигателя;
Б - габарит насоса

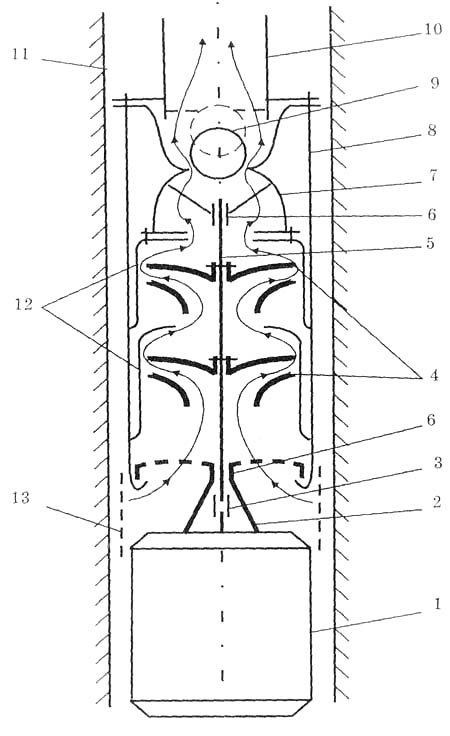

рис. 34. Схема двухступенчатого центробежного
скважинного агрегата типа ЭЦВ:
1 - электродвигатель;
2 - основание насоса;
3 - муфта;
4 - рабочие колеса ступеней;
5 - вал;
6 - радиальный подшипник;
7 - корпус верхнего радиального подшипника и клапана;
8 - стяжка;
9 - обратный клапан;
10 - напорный патрубок;
11 - скважина;
12 - корпус насоса;
13 - сетка
Насос состоит из сборного корпуса 12, внутри которого размещаются рабочие колеса 4 на едином валу 5.
Сборный корпус посредством своего удлиненного основания 2 болтовым соединением крепится к корпусу электродвигателя 1.
Вал 5 нижним концом через муфту 3 жестко соединяется с валом электродвигателя, а верхним концом размещается в обойме радиального подшипника 6.
Рабочие колеса 4 на валу 5 закреплены призматической шпонкой. Заданное расстояние между колесами фиксируется дистанционными распорными втулками.
Число рабочих колес соответствует числу ступеней насоса.
Отдельные элементы сборного корпуса 12 насоса (исполнение 1 и 2), нижнее основание 2 и верхний корпус 7 радиального подшипника и обратного клапана, куда вставляется напорный патрубок 10, соединяются воедино двумя стяжками 8.
В насосах третьего исполнения отдельные звенья сборного корпуса соединяются между собой с помощью болтов через фланцы.
В корпусе 7 размещается шарообразный клапан 9 для предохранения насоса от вредного действия гидравлических ударов, возникающих при внезапных остановках насоса. Обратный клапан препятствует также стоку воды из водоподъемного трубопровода через насос в скважину при перерывах в работе насоса.

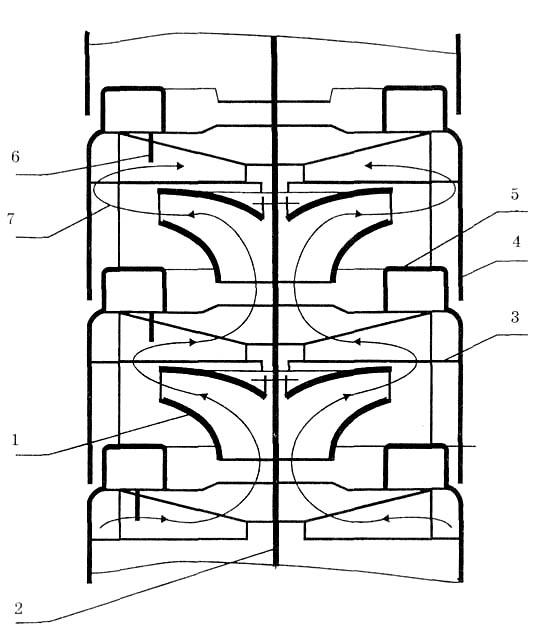

рис. 35. Схема и принцип действия многоступенчатого
центробежного погружного насоса типа ЭЦВ:
1 - рабочее колесо;
2 - вал;
3 - лопаточный отвод;
4 - обойма лопаточного отвода;
5 - кольцо уплотнительное;
6 - фиксатор от проворачивания лопаточного отвода;
7 - направление движения воды внутри насоса.
В напорный патрубок 10 ввинчивается колонна водоподъемных труб.
Продольные боковые щели удлиненного основания 2, размещенные между насосом и электродвигателем и защищенные сеткой, являются всасывающими отверстиями насоса, через которые вода из скважины поступает в рабочее колесо нижней ступени.
Насос собирается из отдельных ступеней (рис. 35). Каждая ступень состоит из рабочего колеса 1 (одностороннего входа, закрытого, радиального типа), закрепленного на валу 2 общей шпонкой и охватывающего лопаточного отвода 3 радиального типа, вставленного в обойму 4.
Обоймы 4 лопаточных отводов монтируются одна над другой и герметизируемые уплотнительными кольцами 5 составляют сборный корпус насоса.
Рабочие колеса насосов для скважин диаметром до 250 мм изготавливаются из полиамидов, полипропилена и ударопрочного полистирола. Для скважин диаметром больше 250 мм рабочие колеса насосов изготовляют из чугуна, стали и бронзы.
Лопаточные отводы насосов для скважин диаметром до 250 мм изготавливают из полипропилена, свыше 250 мм - из чугуна, стали и бронзы.
Обоймы лопаточных отводов и валы изготовляют из сталей, причем валы из сталей - 12Х21Н5Т, 20X13, 30X13 и др.
Насосы типа ЭЦВ почти не отличаются по типоразмерно-сти. Исключение составляют насосы с высоким напором (более 180 м), в которых предусмотрен промежуточный радиальный подшипник и дополнительный узел подпятника, расположенный в самом насосе.
