A c Current Source
Синусоидальный источник тока. Положительное направление тока обозначено стрелкой в изображении элемента. Электрический ток I описан следующей зависимостью
Отрицательные значения позволяются для амплитуды и фазы. Нулевая частота определяет источник постоянного тока. Отрицательная частота не допускается, иначе Simulink сигнализирует ошибку и в изображении элемента появится вопрос. Вы можете изменить три параметра источника в любое время в течение моделирования.
Peak amplitude - пиковая амплитуда источника тока, в амперах (A).
Phase - фаза в градусах.
Frequency - частота источника в герцах (Гц).
Sample tim – время дискретизации действия источника в секундах. В течение этого времени выдает постоянное значение сигнала на момент дискретизации. Значение по умолчанию - 0, соответствуя непрерывному источнику.
Measurements – измерения. При выборе Current (электрический ток) можно измерить электрический ток, текущий через элемент источника переменного тока.
В
ведите
блок Multimeter (комбинированный прибор) в
вашу модель и выделите в Available
Measurement (доступно
измерению) Isrc: AC
Current Source.
ПРИМЕР
Параллельное соединение двух источников переменного тока.
AC Voltage Source
С
инусоидальный
источник напряжения. Электродвижущая
сила (эдс) U описана следующей зависимостью:
Отрицательные значения позволяются для амплитуды и фазы. Нулевая частота определяет источник постоянного напряжения. Отрицательная частота не допустима, иначе Simulink сигнализирует ошибку. Вы можете изменить три параметра источника в любое время в течение моделирования.
Peak amplitude - пиковая амплитуда источника напряжения, в вольтах (V).
Phase - фаза в градусах.
Frequency - частота источника в герцах (Гц).
Sample
tim – время дискретизации действия
источника в секундах. В течении этого
времени выдает постоянное значение
сигнала на момент дискретизации.
Значение по умолчанию - 0,
соответствуя непрерывному источнику.
Measurements – измерения. При выборе Voltage (напряжение) можно измерить напряжение на зажимах источника переменногонапряжения.
Введите блок Multimeter (комбинированный прибор) в вашу модель и выделите в Available Measurement (доступно измерению) Usrc: AC Voltage Source.
ПРИМЕР
Последовательное соединение двух источников переменного напряжения разных частот.
C
ontrolled
Current Source
Управляемый источник тока. Источника тока может управляться переменным или постоянным током. Если Вы хотите начать моделирование в установившемся состоянии, вход элемента должно быть связан с синусоидальным сигналом или постоянным током, соответствующим начальным значениям.
Initialize - инициализирует управляемый источник тока Initial current (током), Initial phase (фазой) и Initial frequency (частотой).
Source type - тип источника. АС - переменный ток. DC - постоянный ток. Параметр Source type не видим в блоке диалога, если Initialize параметр не отмечен.
Initial current - начальный пиковый ток для инициализации источника, в амперах (A). Параметр Initial current не видим в блоке диалога, если параметр Initialize не отмечен.
Initial phase - начальная фаза для инициализации источника, в градусах. Параметр Initial phase не видим в блоке диалога, если параметр Source type отмечен как DC.
Initial frequency - начальная частота для инициализации источника, в герц (Гц). Параметр Initial frequency не видим в блоке диалога, если Source type параметр отмечен как DC.
Measurements – измерения. При выборе Current (ток) можно измерить электрический ток, текущий через управляемый источник тока.
Введите блок Multimeter (комбинированный прибор) в вашу модель и выделите в Available Measurement (доступно измерению) Isrc: AC Current Source.
ПРИМЕР
Э
лектрический
ток с частотой 60 Гц, модулируется 5 Гц
в управляемом источнике тока.
Результаты моделирования:
C
ontrolled
Voltage
Source
- регулируемый источник напряжения.
Управляется переменным напряжением
или разностью потенциалов постоянного
тока. Если Вы хотите начать моделирование
в установившемся состоянии на вход
элемента должен быть подан сигнал
синусоидальный или постоянного
напряжения, соответствующей начальным
значениям.
Initialize - инициализирует управляемый источник напряжения Initial voltage (напряжением), Initial phase (фазой) и Initial frequency (частотой).
Source type - тип источника. АС - переменный ток. DC - постоянный ток. Параметр Source type не видим в блоке диалога, если Initialize параметр не отмечен.
Initial voltage - начальное напряжение для инициализации источника, в вольтах (В). Параметр Initial voltage не видим в блоке диалога, если Initialize параметр не отмечен.
Initial phase - начальная фаза для инициализации источника, в градусах. Параметр Initial phase не видим в блоке диалога, если Source type параметр отмечен как DC.
Initial frequency - начальная частота для инициализации источника, в герц (Гц). Параметр Initial frequency не видим в блоке диалога, если Source type параметр отмечен как DC.
Measurements – измерения. При выборе Voltage (напряжение) можно измерить напряжение на зажимах управляемого источника напряжения.
Введите блок Multimeter (комбинированный прибор) в вашу модель и выделите в Available Measurement (доступно измерению) Usrc: AC Voltage Source.
ПРИМЕР
Моделируется синусоидальное напряжение 60 Гц, содержащее третью гармонику. Один регулируемый источник напряжения инициализируется 120 V источника напряжения переменного тока с начальной частотой 60 Гц и начальной нулевой фазой. Второй элемент не инициализируется.
В момент времени t = 0.0333 с включается синусоидальный сигнал 100 В, 180 Гц к 120 В Simulink сигнала.
Напряжение Vc1 содержит постоянное смещение.
DC Voltage Source – идеальный источник постоянного напряжения.
Уровень напряжения устанавливается в блоке диалога. Вы можете изменить разность потенциалов в любое время в течение моделирования.
Amplitude - амплитуда источника, в вольтах (V).
Measurements – измерения. При выборе Voltage (напряжение) можно измерить напряжение на зажимах источника переменного напряжения.
Введите блок Multimeter (комбинированный прибор) в вашу модель и выделите в Available Measurement (доступно измерению) Usrc: AC Voltage Source.
ПРИМЕР

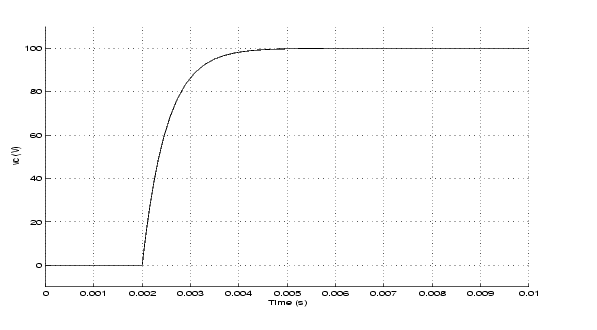

Моделирование переходного процесса в RC-цепи первого порядка.
