S eries rlc Branch
Последовательное соединение RLC
Чтобы устранить сопротивление, индуктивность или емкость ветви R, L и С должны соответственно 0,0,inf. Только существующие элементы будут показаны в изображении группы элементов. Отрицательные значения позволяются для катушки индуктивности сопротивления и емкости.
Resistance R - cопротивление R , в Омах
Inductance L - индуктивность L, в Генри.
Capacitance C - емкость, в Фарадах.
Measurements – измерение
Измерение |
Обозначение |
Напряжение ветви |
ub: |
Ток в ветви |
ib: |
Выбор Branch current - ток в ветви, чтобы измерить ток, текущий через RLC ветвь.
Выбор Branch voltage and current - напряжение и ток ветви, чтобы измерить напряжение и ток. Разместите Multimeter в вашу модель. В Available Measurement - доступно измерению, измерение будет идентифицировано обозначением, сопровождающим название элемента.
ПРИМЕР
Получите частотную характеристику фильтра пятой гармоники (настроенная частота = 300 Гц) в энергосистеме 60 Гц. Этот пример в файле psbseriesbranch.mdl.
Сопротивление цепи в лапласовском виде
Ч
тобы
получить частотную характеристику
полного сопротивления, нужно включить
в модель элемент Impedance Measurement - измерение
сопротивления и элемент Powergui, чтобы
чертить график Z(f)
функции частоты. Чтобы измерять
сопротивление, Вы должны отключить
источник напряжения.
S eries rlc Load
Последовательное RLC нагрузка указанной частоты, сопротивление константа, мощность пропорциональна квадрату приложенного напряжения. Только элементы отличные от нуля будут показаны в изображении группы элементов.
Nominal voltage Vn – номинальное действующее напряжение Vn, в В
Nominal frequency fn - номинальная частота, в Гц.
Active power P - активная мощность нагрузки, в Вт.
Inductive reactive power QL - индуктивная реактивная мощность QL, в вар. Определите положительное значение или ноль.
Capacitive reactive power QC - емкостная реактивная мощность QC, в вар. Определите положительное значение или ноль.
Measurements - измерения
Выбор Branch voltage - напряжение ветви, чтобы измерить напряжение на RLC ветви.
Выбор Branch current - ток в ветви, чтобы измерить ток, текущий через RLC ветвь.
Выбор Branch voltage and current - напряжение и ток ветви, чтобы измерить напряжение и ток. Разместите Multimeter в вашу модель. В Available Measurement - доступно измерению, измерение будет идентифицировано обозначением, сопровождающим название элемента.
-
Измерение
Обозначение
Напряжение ветви
ub:
Ток в ветви
ib:
ПРИМЕР
С
ледующая
цепь использует RLC нагрузку - простая
нагрузка. Этот пример в файле
psbseriesload.mdl
Surge
Arrester
-
грозозащитный разрядник
Металло-окисный грозозащитный разрядник
Блок Surge Arrester - очень нелинейный резистор. Обыкновенно защищает аппаратуру от возможности перенапряжений. Для мощного рассеяния тепла несколько столбцов металлоокисных дисков связаны параллельно в том же самом фарфоровом изоляторе. Нелинейная V-I характеристика каждого столбца грозозащитного разрядника смоделирована комбинацией трех показательных функций вида
З
ащитный
потенциал образуется столбцом при
токе (обычно 500 или 1 kA).
Заданные по умолчанию параметры k и α
в блоке диалога подгоняют под усредняющую
V-I
характеристику, обеспеченную главными
изготовителями металло-окисного
разрядника и они не изменяются с защитным
потенциалом. Требуемый защитный
потенциал получен, складывая диски
двуокиси цинка последовательно в каждом
столбце.
Эта V-I характеристика графически представлена следующим образом (на линейной шкале и на логарифмической шкале).
Protection voltage Vref
Защитный потенциал блока Surge Arrester, в Вольтах.
Number of columns
Число металло-окисных столбцов диска. Минимум один.
Reference current per column Iref
Электрический ток одного столбца определяющий защитный потенциал, в Амперах.
Segment 1 characteristic
K и α параметры сегмента 1.
Segment 2 characteristic
K и α параметры сегмента 2.
Segment 3 characteristic
K и α характеристики сегмента 3.
Measurements
Выбор Branch voltage - напряжение ветви, чтобы измерить напряжение на разрядникке.
Выбор Branch current - ток в ветви, чтобы измерить ток в блоке Surge Arrester.
Выбор Branch voltage and current - напряжение и ток для измерения напряжения и тока. Разместите Multimeter в вашу модель. В Available Measurement - доступно измерению, измерение будет идентифицировано обозначением, сопровождаеющим название элемента.
Отобранный Ток в ветви, чтобы измерить электрический ток, текущий через .
Отобранное Напряжение ветви и электрический ток, чтобы измерить разность потенциалов грозозащитного разрядника и электрический ток.
Измерение |
Обозначение |
Напряжение ветви |
ub: |
Ток в ветви |
ib: |
Недостатки
Блок Surge Arrester смоделирован как источник тока, которым управляет разность потенциалов, появляющаяся на его выводах. Поэтому, он не может соединяться последовательно с индуктивностью или источником тока. Поскольку блок Surge Arrester очень нелинеен, должен использоваться жесткий алгоритм интегрирования: ode15s или ode23tb с заданными по умолчанию параметрами обычно дает лучшее быстродействие моделирования. Для непрерывного моделирования, чтобы избегать алгебраического цикла, напряжение на нелинейном сопротивлении фильтра первого порядка с постоянной времени 0.01 микросекунды. Эта очень малая постоянная времени почти не затрагивает точность результата. Когда блок Surge Arrester используется в дискретной системе, используется задержка одного шага моделирования. Это время задержки может вызвать числовые колебания, если sample time - типовое время - слишком большое.
ПРИМЕР
p
ower_arrester
демонстрационный пример иллюстрирует
использование металло-окисных варисторов
(MOV) для компенсации сети
на 735 кВ. Представлена только одна фаза
сети. Конденсатор, связанный последовательно
с линией защищен разрядником с 30
столбцами. В t = 0.03 секунды происходит
кз на выводах нагрузки. Повышение тока
в конденсаторе ведет к перенапряжению,
которое ограничено блоком Surge Arrester. Кз
отключается в t = 0.1 секунды.

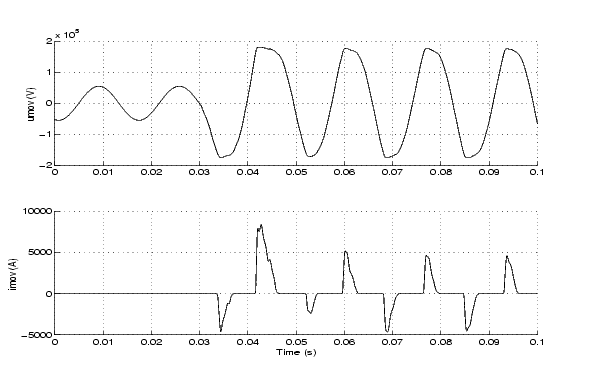

Графики Umov и Imov так же как V-I характеристика показаны ниже:
