В.Б. Фурсов
Моделирование
в системе
SimPowerSystem
Учебное пособие
Воронеж 2005
Воронежский государственный технический университет
В.Б.Фурсов
Моделирование в системе
SimPowerSystem
Утверждено Редакционно-издательским советом
университета в качестве учебного пособия
Воронеж 2005
УДК 621.3.06(075)
Фурсов В.Б. Моделирование в системе SimPowerSysem. Учебное пособие. Воронеж.: Воронеж. гос. техн. ун-т; 2005. 116 с.
В учебном пособии рассмотрена последняя, пятая, версия программы SimPowerSystem, реализующей современные методы моделирования систем электропривода и электроэнергетики. Пособие содержит обширную библиотеку и примеры моделирования.
Издание соответствует требованиям Государственного образовательного стандарта высшего профессионального образования по направлению 140604 “Электропривод и автоматика промышленных установок и технологических комплексов”, 140600 “ Электротехника, электромеханика и электротехнологии ”, специальности 140604, дисциплине "Моделирование электропривода"
Учебное пособие подготовлено в электронном виде в текстовом редакторе MS Word XP и содержится в файле SIMPOW.rar.
Рецензенты: канд.техн.наук, доц. Д.А.Тонн
канд.техн.наук, доц. Ю.В. Писаревский
© Фурсов В.Б., 2005
© ГОУВПО “Воронежский государственный технический университет”, 2005.
Введение
Скорость обновления современных программ столь высока, что порой теряет смысл их подробное описание. Однако, зная хотя бы одну версию, можно без особых усилий освоить новую.
SimPowerSysem как нельзя лучше соответствует современным взглядам и представлениям человека на моделирование. Не строчки текста – языка программирования, а наглядно связанные между собой блоки-картинки составляют программу. Это значительно упрощает и облегчает составление сложных программ, напоминая игру. Нужно отметить, что данное приложение сложнее в освоении SIMULINK, т.к. содержит свои собственные блоки и особенности, причем предполагается, что блоки SIMULINK известны пользователю.
Библиотека
SimPowerSystems
- элементы энергосистем
Соединители (Connectors)
Bus Bar
Шина, используется, чтобы связать группы элементов энергосистемы. Имеет только два параметра настройки: число входов и число выходов.
ПРИМЕР
Три входа шины и один выход используется, чтобы соединить три элемента параллельно
G round
Земля. Заземляющий элемент, осуществляет присоединение к земле. Два типа заземляющих элементов: один соединение с входом и один - с выходом.
N eutral
Нейтраль. Элемент осуществляющий соединение с общим узлом с указанным номером. Если номер узла установлен для обнуления, нейтраль автоматически замыкает соединение, чтобы заземлить. Номер узла показан на изображении. Вы можете использовать эти элементы, чтобы создать нейтраль для работы вхолостую или связать две точки, не вычерчивая линию соединения.
ПРИМЕР

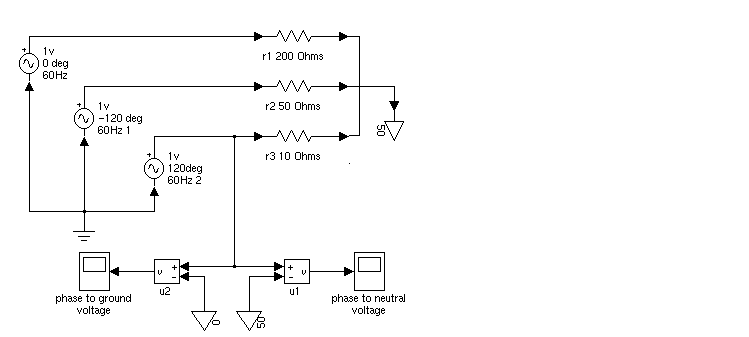

Следующая цепь использует три нейтрали. Три резистора связаны с нейтралью для работы вхолостую (узел 50).
C onnector
Соединитель. Используется для соединения двух питающих линии вместе.
