Как формируется изображение микрошлифа в металлографическом микроскопе МИМ – 8М?
Как приготавливаются микрошлифы?
Для чего микрошлифы протравливают?
Объясните фазовую диаграмму Al-Cu. В какой области диаграммы находится дюралюминий и приведите его основные механические и технологические свойства?
Укажите фазы на диаграмме Al – Si. В какой области диаграммы находятся сплавы АЛ2, АЛ9 и почему они обладают хорошими литейными свойствами?
Укажите фазы на диаграмме Cu – Zn. В какой области диаграммы находятся латуни Л68, ЛС59-1 и охарактеризуйте их механические и технологические свойства?
Расскажите о фазовой диаграмме ПОСов. Почему сплав ПОС 61 является лучшим припоем по сравнению с ПОС 40?
Расшифруйте полученные рисунки фазового состояния исследуемых сплавов и объясните наличие фаз на соответствующих диаграммах.
ПРИЛОЖЕНИЕ 1
Рис. П1.1. Диаграмма Al-Cu
Рис. П1.2. Диаграмма Al-Si.
Рис. П1.3. Диаграмма Cu-Zn
Рис. П1.4. Диаграмма Pb-Sn
ПРИЛОЖЕНИЕ 2
a) б)
Рис. П2. 1.Микроструктура литой меди: а)- с примесью 0,2% Bi; б)- 0,3% Pb
|
|
Рис. П2. 2. Микроструктура деформированной и отожженной меди |
Рис. П2. 3. Микроструктура литой меди содержащей кислород |
|
|
а ) |
б) |
Рис. П2. 4. Микроструктура латуней: а)- однофазной α-латуни; б)- двухфазной α+β’-латуни
|
|
а) |
б) |
Рис. П2. 5. Микроструктура латуней: а)-однофазной (30% Zn); б)- двухфазной (40% Zn)
|
|
а) |
б) |
|
|
в) |
г) |

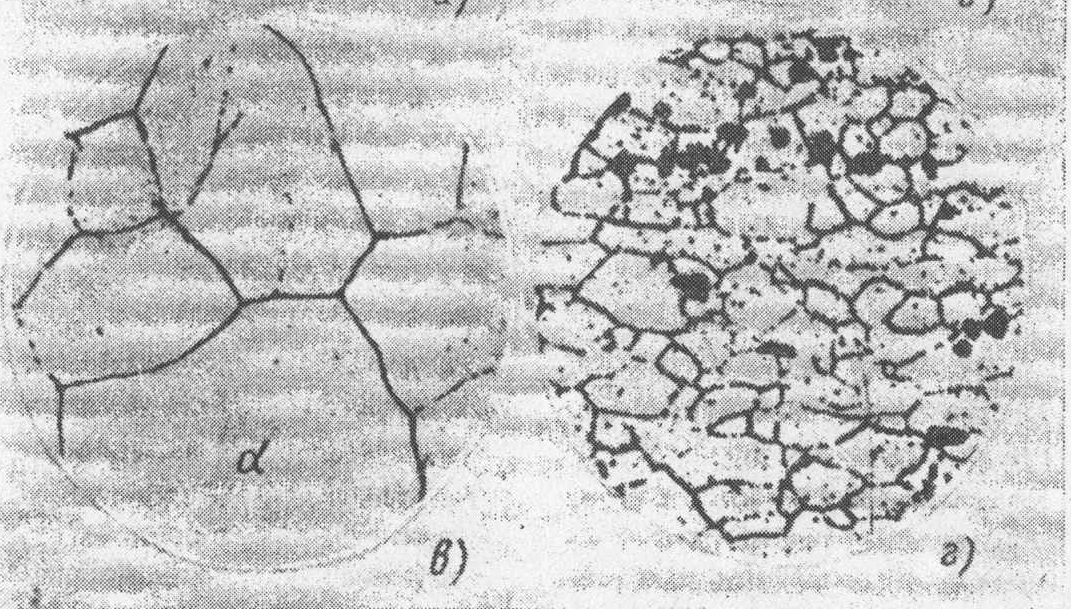

Рис. П2. 6. Микроструктура латуни: а)- после холодной пластической деформации; б), в), г)- после холодной пластической деформации и отжига соответственно при 300, 500 и 600°С
|
|
а) |
б) |
Рис. П2. 7. Микроструктура латуни с 70% Cu и 2% Al: а)- без добавок железа; б)- с добавкой 1% железа
|
|
а) |
б) |
Рис. П2. 8. Алюминиевая бронза: а)- однофазная (5% Al);б)- двухфазная (10% Al)
Рис. П2. 9. Микроструктура деформированной и отожжённой оловянной бронзы (6% Sn)
|
|
а) |
б) |
Рис. П2. 10. Микроструктура алюминиевой бронзы (8,1% Al) после холодной деформации и нагрева: а)- 700°С; б)- 900°С
|
|
а) |
б) |
Рис. П2. 11. Микроструктура оловянной бронзы (6%Sn): а)- после литья; б)- после деформации и отжига.
Рис. П2. 12. Микроструктура отожжённого алюминия
|
|
а) |
б) |
|
|
в) |
г) |
Рис. П2. 13. Микроструктура сплавов алюминия: а)- литой сплав Al+12%Cu(α-раствор и кристаллы эвтектики α+CuAl2 и CuAl2); б)- литой сплав Д16 (α-раствор и кристаллы CuAl2 и Al2MgCu); в)- сплав Д16 после закалки (α-фаза); г)- сплав Д16 после закалки и старения
|
|
а) |
б) |
Рис. П2. 14. Микроструктура дюралюмина Д16: а)-после закалки; б)- после старения
|
|
а) |
б) |
Рис. П2. 15. Микроструктура силумина: а)- до модифицирования (заэвтектоидный сплав); б)- после модифицирования (доэвтектоидный сплав)
|
|
а) |
б) |
|
|
в) |
г) |
Рис. П2. 16. Определение структуры аустенитных сталей различными методами: а)- цементацией; б)- окислением; в)- по ферритной сетке; г)- травлением зерна с использованием моющих средств
Рис. П2. 17. Силумин: а)- после литья без применения специальных добавок в жидкий металл; б)- после литья с применением специальных добавок
