18Червячные передачи
Червячная передача применяется для передачи движения между перекрещивающимися осями валов. Она состоит из червяка (винт) и червячного колеса (зубчатое колесо с зубьями особой формы). Представляет собой разновидность винтовой зубчатой передачи и отличается от нее тем, что число зубьев (заходов) червяка мало и контакт не точный, а линейный. Для увеличения длины контактных линий наружную поверхность червячного колеса делают вогнутой, охватывающей червяк в пределах угла 2δ ≈ 100°.Червячные передачи изобрел Архимед.
Достоинства передач:
- возможность осуществления больших передаточных чисел u = 6 … 80, а в отдельных случаях u ≈ 500
- плавность, бесшумность работы, компактность.
- возможность самоторможения.
Недостатки передач:
- низкий КПД (0,65 … 0,91)
- нагрев при непрерывной работе, что требует дополнительных устройств для охлаждения,
- необходимость применения для колес дорогих антифрикционных (обладающих низким коэффициентом трения, хорошей прирабатываемостью, теплопроводностью и стабильностью свойств) материалов,
- ограниченная передаваемая мощность (от долей КВТ до 200 КВТ, как правило, до 50 КВТ).
Однако благодаря своей компактности, бесшумности в работе и больших передаточных чисел, червячные передачи широко применяются в подьемно-транспортных машинах, станках, автомобилях и др. машинах, а также в качестве делительных механизмов.
КПД в червячном зацеплении определяются по зависимостям, полученным для винтов:
где: γ – угол подъема витков червяка, φ – угол трения (f – коэффициент трения).
В зависимости то скорости скольжения , по табл. 13 находят “f” и “φ” для червячной передачи. Причем, м/c, (V1 – окружная скорость червяка). Для малозаходных передач Vck ≈ V1. Значение η3 растет с ростом угла подъема γ до величины ; при этом значении η3 = max. При дальнейшем росте угла подъема КПД начинает падать. Обычно червячные передачи имеют углы подъема γ ≤ 27°. Общий КПД червячной передачи:
,
где: ψП – потери в подшипниках; ψР – потери на разбрызгивание и перемешивание масла. Обычно ψp ≤ 0,01 и этой величиной можно пренебречь.
КПД червячных передач ниже, чем других механических передач. Среднее значение η с учетом потерь в опорах:
Z1 |
1 |
2 |
4 |
η |
0,65–0,8 |
0,83–0,87 |
0,89–0,91 |
Классификация червячных передач
Ведущим звеном в редукторе является червяк, ведомым – червячное колесо.
Червячные передачи различают по следующим признакам:
- по форме основного червяка – цилиндрические (рис. 18.1, а) и глобоидные (рис. 18.1, б);
- по форме боковой поверхности витка червяки разделяют на архимедовы (обозначение ZA) (рис. 18.2, а), эвольвентные (ZJ) (рис. 18.2, б), конволютные (ZN) (рис. 18.2, в), нелинейчатые с поверхностью, образованной конусом (ZK) и с вогнутым профилем витка (ZT).
- по форме профиля витков червяка – архимедовы, эвольвентные, конволютные, с вогнутым профилем;
- по расположению червяка относительно колеса с нижним, верхним и боковым расположением червяка,
- по конструктивному оформлению корпуса: открытые и закрытые,
- по точности изготовления: 12 степеней точности;
- по назначению: силовые с нерегулируемым и кинематические с регулируемым взаимным расположением червяка и колеса.
а б
Рис. 18.85
а б в

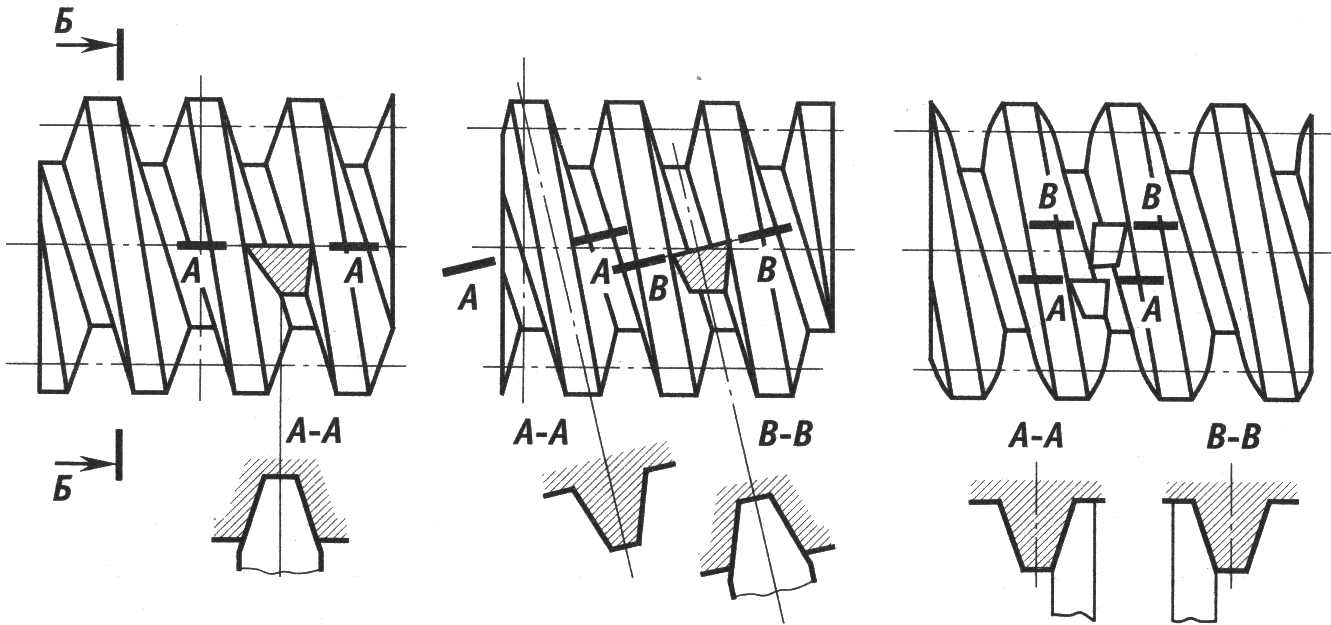

Рис. 18.86. Типы цилиндрических червяков: архимедов (а), конволютный (б), эвольвентный (в)
