3. Контрольные вопросы
1. Перечислите, что нужно сделать при подготовке к каждой лабораторной работе.
2. Перечислите, какие разделы должен включать план эксперимента – исследования узла или микросхемы.
3. Перечислите процедуры, выполняемые в ходе функционального анализа исследуемого узла (микросхемы).
4. Перечислите процедуры, выполняемые в ходе составления и оформления принципиальной схемы эксперимента.
5. Опишите структуру лабораторного стенда, расположение и назначение органов управления, элементов индикации, разъемов стенда, правила установки микросхем в разъемы.
6. Опишите общий вид окна программы и назначение его элементов.
7. Опишите общий вид окна редактора принципиальной схемы и назначение его элементов.
8. Перечислите основные этапы ввода схемы соединений исследуемого узла.
9. Перечислите основные этапы исследования узла на базе микросхем и рекомендуемый порядок поиска неисправностей.
10. Приведите результаты проверки работы генераторов стенда и поля входов (констант).
11. Покажите преподавателю записанную вами схему и продемонстрируйте ее работу.
12. Покажите, какие сигналы дают отчет числа импульсов в прямом коде.
Синтез комбинационного автомата по заданной временной диаграмме Лабораторная работа № 2
1. Цель работы
1.1. Изучить алгоритм синтеза комбинационного цифрового автомата на основе временнóй диаграммы.
1.2. Отработать практические навыки сборки и наладки макетных образцов функциональных узлов вычислительной техники.
2. Теоретические сведения
Рассмотрим комбинационный цифровой автомат, функционально представленный на рис. 2.1. Здесь Х1…Х3 – входы, на которые подаются комбинации сигналов, Y1…Y4 – выходы, на которых возникают логические уровни в соответствии с логикой работы данного автомата. Эту логику можно задать таблицей истинности, набором формул Yi = f (X1…X3), текстовым описанием («если…, то…») и другими способами.
Н ередко от комбинационного автомата требуется формирование выходных сигналов в соответствии с известной временнóй диаграммой, например, такой, как на рис. 2.2. В этом случае алгоритм синтеза автомата сводится к последовательности действий:
составить таблицу истинности, рассмотрев значение каждой выходной переменной для всех сочетаний входных сигналов;
составить по таблице СДНФ или СКНФ для каждой выходной переменной;
выбрать элементную базу и в соответствии с нею преобразовать выражения для каждой функции;
изобразить принципиальную схему автомата;
проверить логику его работы на соответствие временной диаграмме;
собрать устройство из выбранных микросхем и проверить его функционирование.

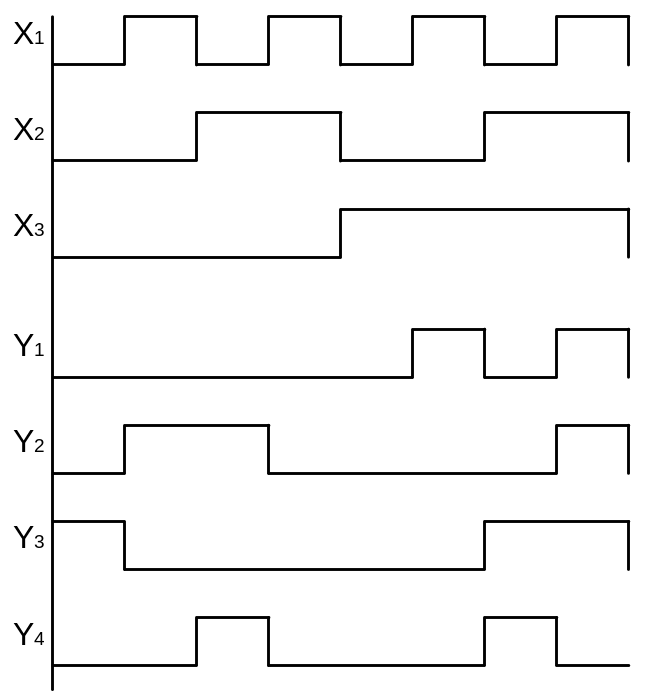

Рис. 2.2
В частности, функция Y4 для диаграммы, приведенной на рис. 2.2, представляется так:
X1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
X2 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
X3 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
… |
|
|
|
|
|
|
|
|
Y4 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
Отсюда .
