Заключение
Учебно-методическое пособие ориентировано на формирование конструкторско-технологических знаний, умений и навыков для выполнения студентами вариативного раздела квалификационной работы бакалавра и дипломного проекта специалиста направления «Строительство».
Не подменяя специальную техническую и учебную литературу, учебно-методическое пособие обеспечит студентов необходимыми указаниями, рекомендациями и нормативными материалами для разработки технологической карты на сборку и сварку одной из отправочных марок запроектированной строительной конструкции.
Изучение приведенного в учебно-методическом пособии материала будет способствовать формированию компетенций, обусловливающих способность разрабатывать проекты и схемы технологических процессов сборки и сварки при изготовлении и монтаже строительных металлических конструкций.
Библиографический список
ГОСТ 23118-12. Конструкции металлические строительные. Общие технические условия. – М.: Изд-во стандартов, 2014.
Стальные конструкции: Нормы проектирования: СНиП II-23-81*. ‑ М.: Стройиздат, 1988. – 94с.
Несущие и ограждающие конструкции: СНиП 3.03.01-87. – М.: Стройиздат, 1988.
Сварка и контроль качества сварных соединений металлических конструкций при сооружении промышленных объектов: учеб.-справочное пособие/А.С. Орлов, И.В. Рыков; Воронеж. гос. арх.-строит ун-т. ‑ Воронеж, 2012 .‑ 136 с.
Изготовление и контроль качества стальных строительных конструкций: СП-53-101-98. - М., 1999.
ГОСТ 27772-88. Прокат для строительных стальных конструкций. Общие технические условия. – М.: изд-во стандартов, 1989.
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры. - М.: изд-во стандартов, 1984.
ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры. - М.: изд-во , стандартов, 1985.
ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры. - М.: изд-во стандартов, 1977.
Болдырев, А.М. Сварка в строительстве: технология сварочных работ и оборудование: курс лекций / А.М. Болдырев, В.В. Григораш; Воронеж. гос. арх.-строит. ун-т. – Воронеж, 2009. – 114 с.
Изготовление стальных конструкций/ под ред. В.М. Краснова. – М.: Стройиздат, 1978. ‑ 355с.
Орлов, А.С. Контроль качества сварки в строительстве: учеб. пособие/ А.С. Орлов; Воронеж. гос. арх.-строит. ун-т. – Воронеж, 2011. – 58 с.
Сварка и резка в промышленном строительстве: справочник строителя. Т. 2 / под ред. В.Д. Малышева. – М.: Стройиздат. 1989. ‑ 400 с.
СТО НОСТРОЙ 2.10.64-2012 Сварочные работы. Правила, контроль выполнения и требования к результатам работ. Москва 2013г.
Приложение 1

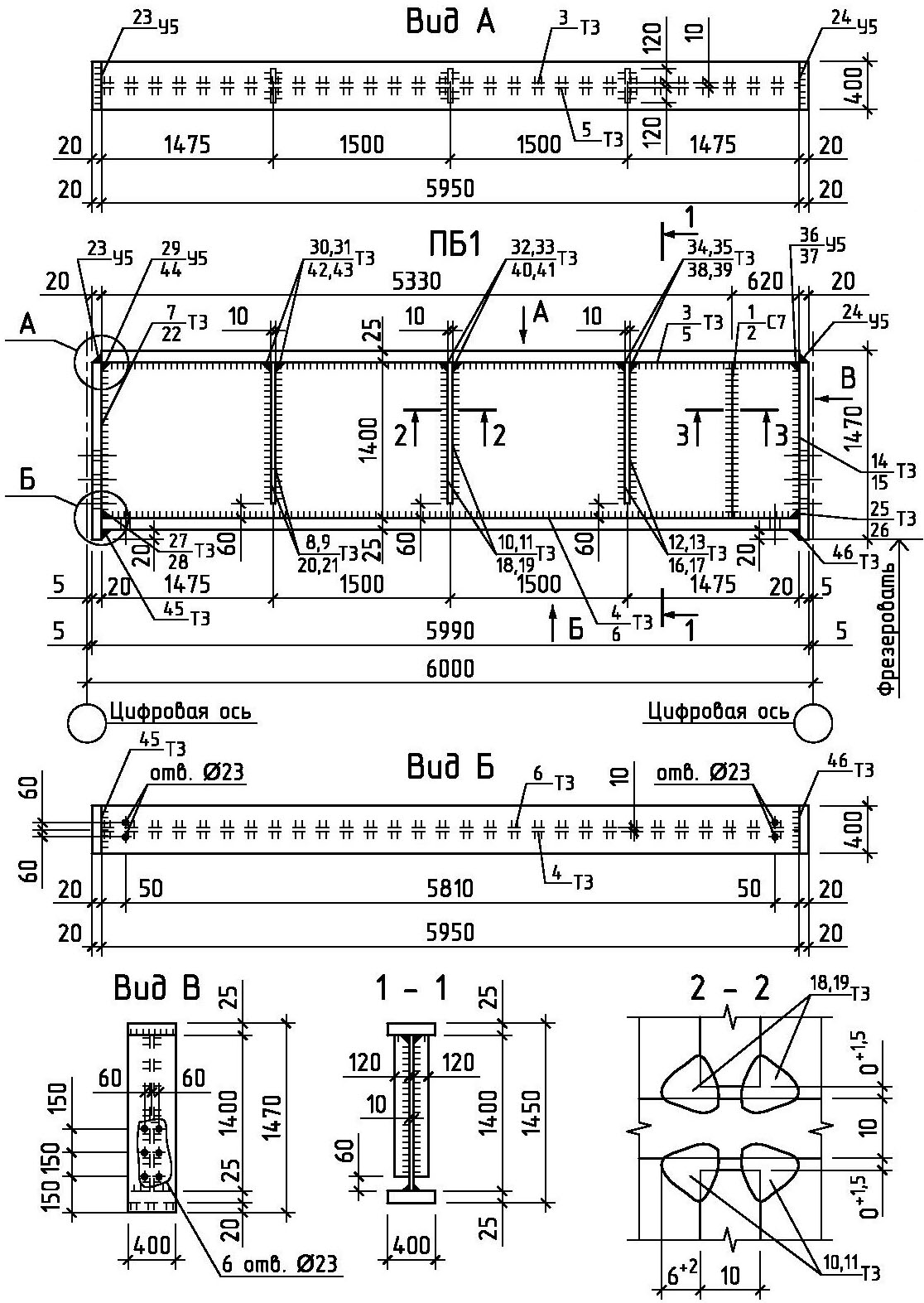

Чертеж отправочной марки формат А3
Приложение 2

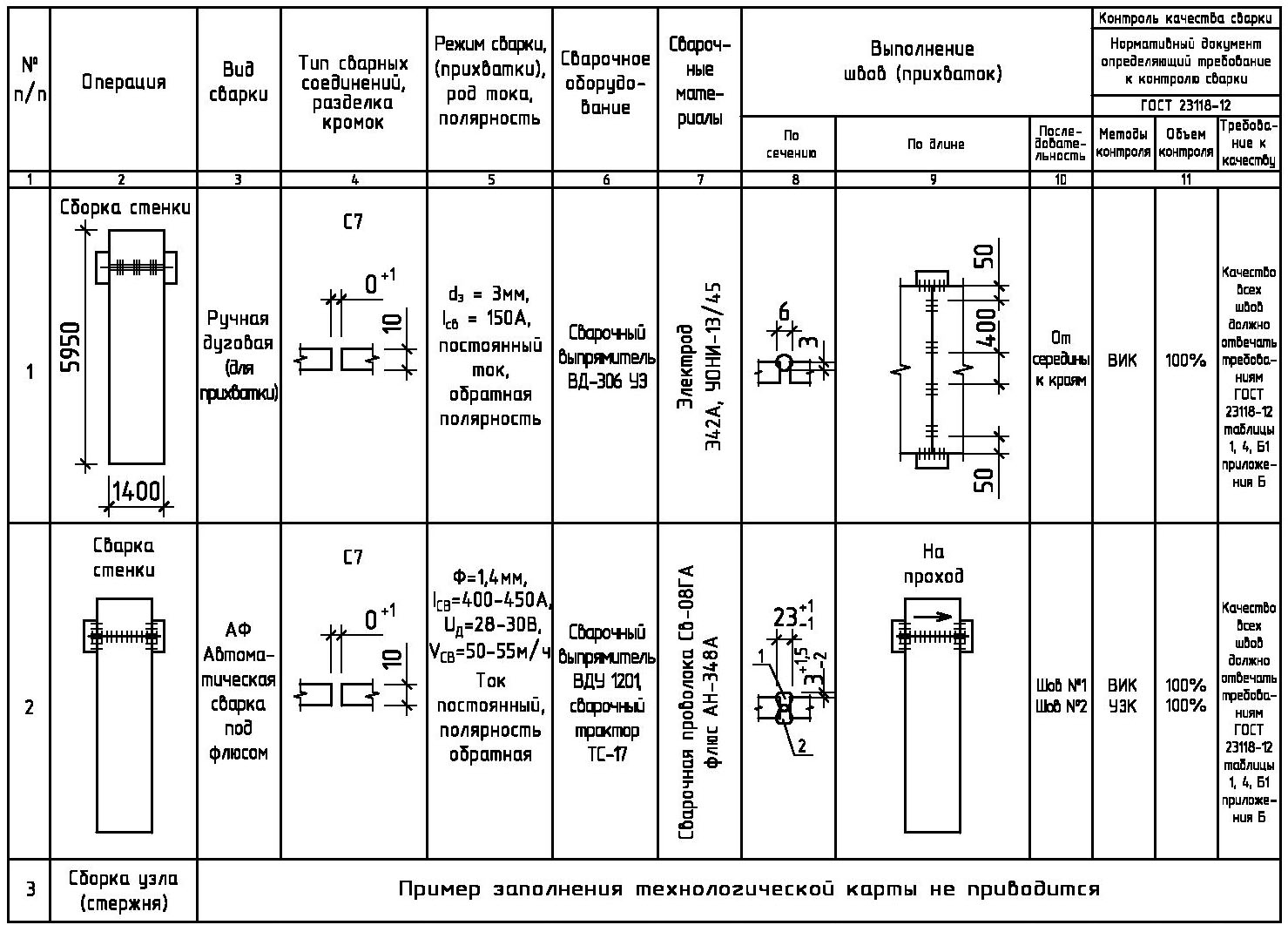

Технологическая карта сборки-сварки отправочной марки
ПБ1 формат А2

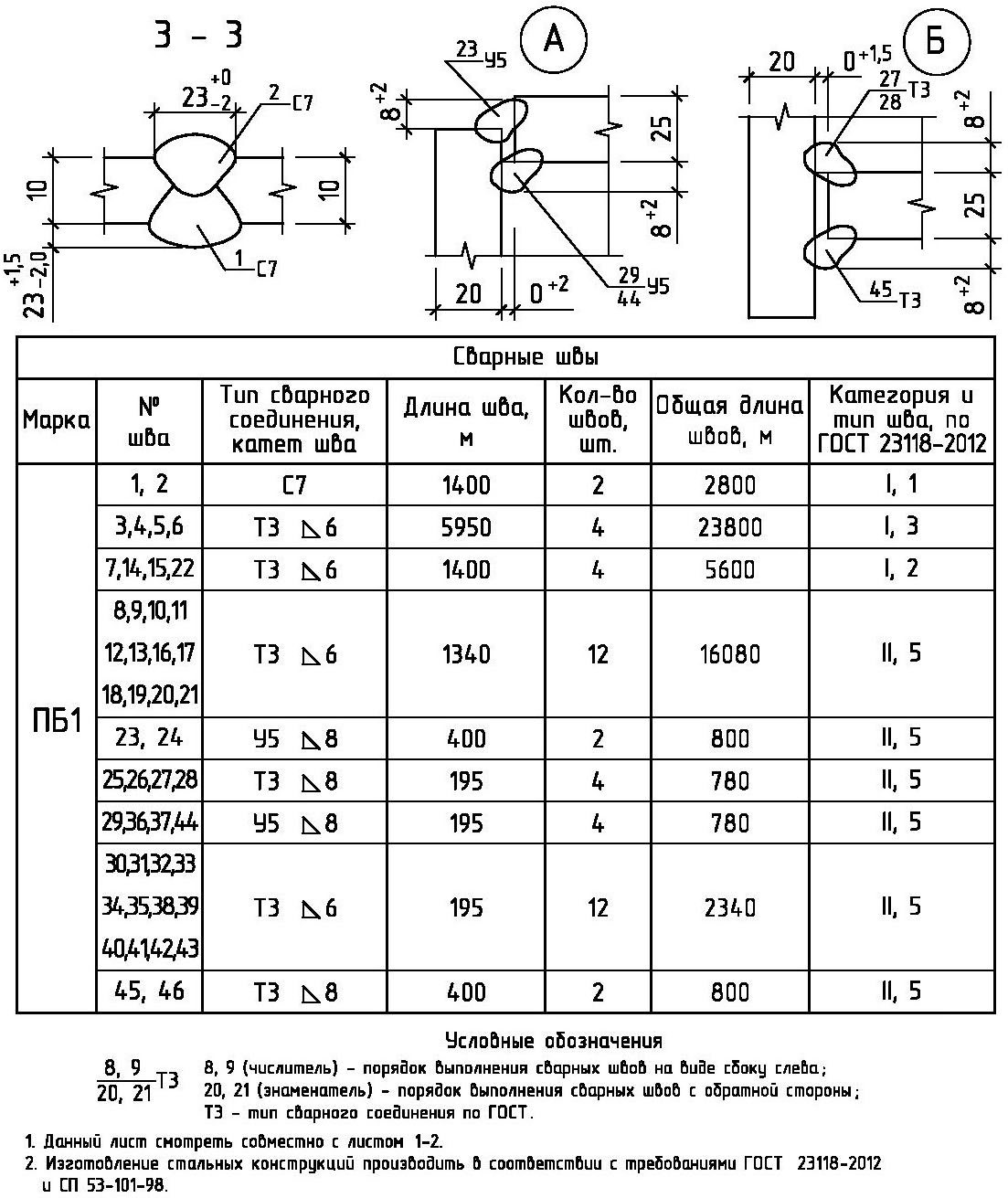

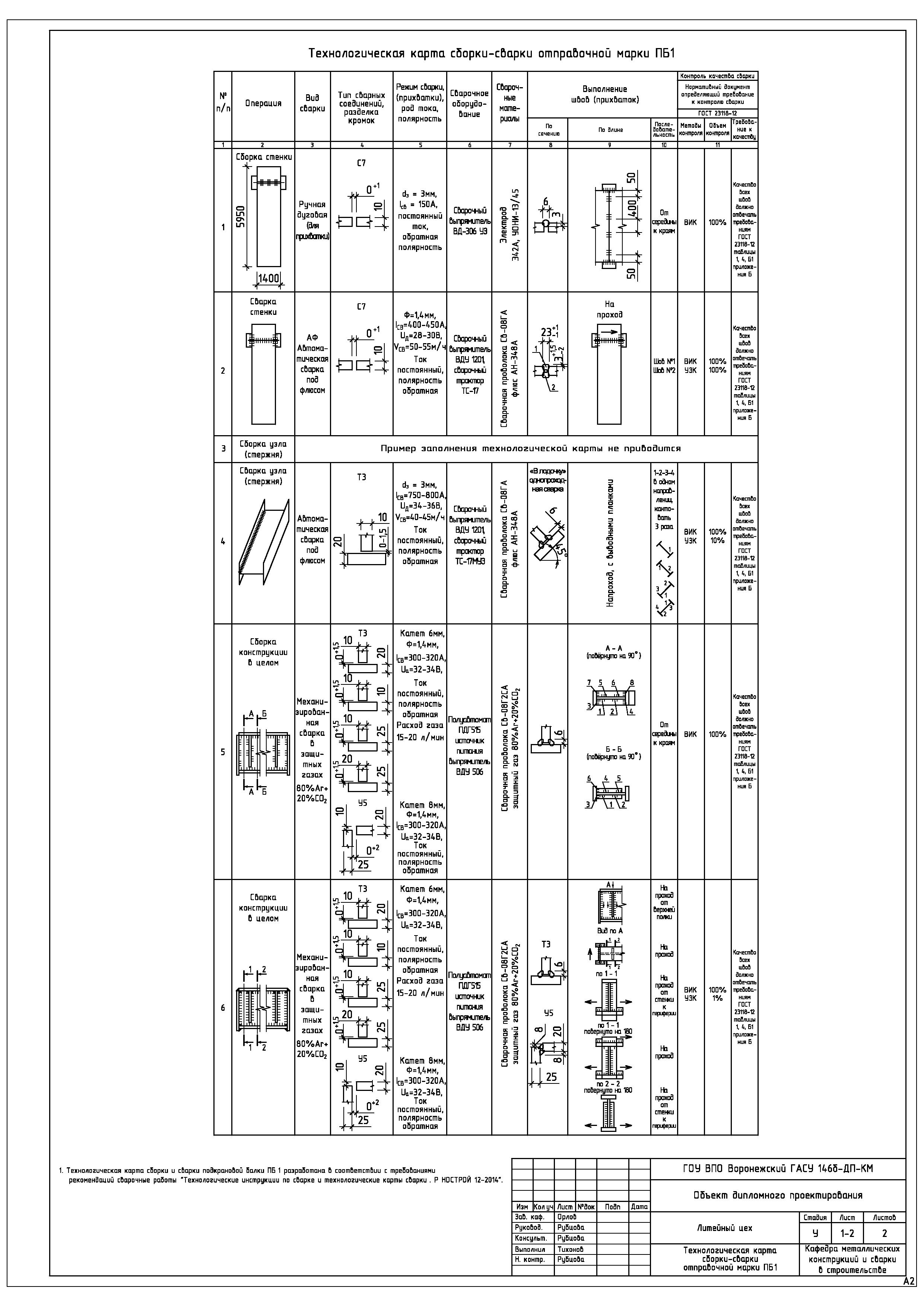

Технологическая карта сборки-сварки отправочной марки ПБ1 формат А2

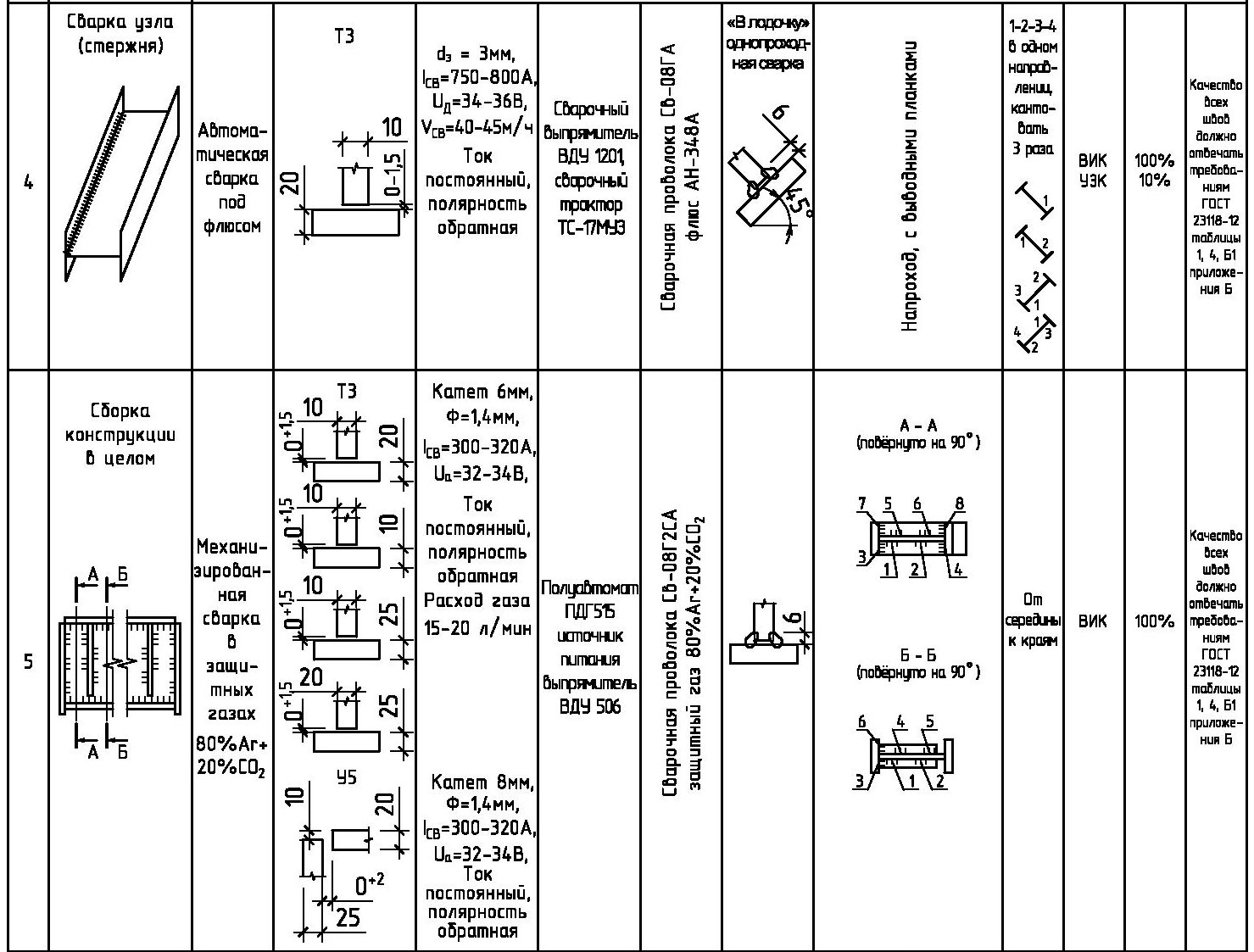

Продолжение технологической карты сборки-сварки отправочной марки ПБ1 формат А2
Продолжение технологической карты сборки-сварки отправочной марки ПБ1 формат А2
Окончание технологической карты сборки-сварки отправочной марки ПБ1 формат А2
