ГОУВПО «Воронежский государственный технический университет»

Кафедра проектирования механизмов и подъемно-транспортных машин

Воронеж 2008

-2008

Методические указания

к выполнению курсовой работы по дисциплине «Теория механизмов и машин» для студентов направления 151000 «Конструкторско-технологическое обеспечение машиностроительных производств» специальности 151002 «Металлообрабатывающие станки и комплексы» очной формы обучения

Составители: канд. техн. наук Р.А.Жилин, канд. техн. наук Ю.Б.Рукин, ст. преп. И.Ю. Кирпичев

УДК 531.8 – 621.01

Методические указания к выполнению курсовой работы по дисциплине «Теория механизмов и машин» для студентов направления 151000 «Конструкторско-технологическое обеспечение машиностроительных производств» специальности 151002 «Металлообрабатывающие станки и комплексы» очной формы обучения/ Воронеж. гос. техн. ун-т; Сост. Р.А. Жилин, Ю.Б. Рукин, И.Ю. Кирпичев. Воронеж, 2008. 52 с.

Методические указания содержат задания на курсовую работу по дисциплине «Теория механизмов и машин» для студентов специальности АО 151002 очной формы обучения. Выполнение расчетно-графической работы способствует освоению теоретического материала, развивает у студентов самостоятельность в решении конкретных задач, умение пользоваться технической литературой и вычислительной техникой.

Курсовая работа оформляется согласно требованиям СТП ВГТУ 62-2007.

Предназначено для студентов второго курса.

Методические указания подготовлены в электронном виде в текстовом редакторе Microsoft Word 2000 и содержатся в файле КР ТММ АО уск.doc.

Ил. 35. Библиогр.: 6 назв.

Рецензент канд. техн. наук, доц. М.Г. Поташников

Ответственный за выпуск зав. кафедрой, д-р техн. наук, проф. В.А. Нилов

Издаётся по решению редакционно-издательского совета Воронежского государственного технического университета

 ГОУВПО «Воронежский государственный технический университет», 2008

1.Требования к оформлению расчетно-графической работы

Расчетно-графическая работа включает графическую часть и пояснительную записку.

Графическая часть выполняется карандашом на 4 листах формата А3.
Пояснительная записка выполняется рукописным или машинописным способом с одной стороны листа формата А4.
На титульном листе пояснительной записки приводятся следующие данные:

Министерство образования Российской Федерации

Воронежский государственный технический университет;

кафедра проектирования механизмов и подъемно-транспортных машин;

наименование расчетно-графической работы;

номера задания и варианта;

фамилия и инициалы студента, шифр и номер группы, факультет;

фамилия и инициалы преподавателя;

город, год.

Пояснительная записка должна содержать: задание, кинематическую схему исследуемого механизма, расчёт по каждому пункту задания с необходимыми пояснениями, графиками и выводы.
Схемы и графики выполняются карандашом с помощью чертёжных инструментов.

2.Структурный, кинематический и силовой анализ плоского рычажного механизма

Провести структурный, кинематический и силовой анализ плоского рычажного механизма для положения кривошипа, определяемого углом φ₁_.

Данные, общие для всех вариантов

Центры тяжести звеньев находятся на середине их длин, центр тяжести ползуна совпадает с центром шарнира.
Масса звеньев определяется по формуле , где l – длина звена, q – масса, приходящаяся на 1 метр длины звена (q=20 кг/м). Масса ползуна механизма в пять раз превосходит массу предыдущего стержневого звена.
Момент инерции звена относительно оси, проходящей через центр масс, определяется по формуле .
Сила полезного сопротивления P_пс(Н) приложена к выходному звену (ползуну), проходит через центр шарнира ползуна и направлена против движения выходного звена.
Исследуемое положение механизма φ задаётся преподавателем дополнительно (угол отсчитывается от крайнего левого положения в направлении вращения кривошипа).

Обозначения:

H – расстояние между крайними положениями выходного звена;

K – коэффициент изменения средней скорости ведомого звена;

– коэффициент неравномерности движения механизма.

Варианты заданий представлены на Рисунок 1–20.

Спроектировать плоский рычажный механизм Рисунок 1, табл. 1)

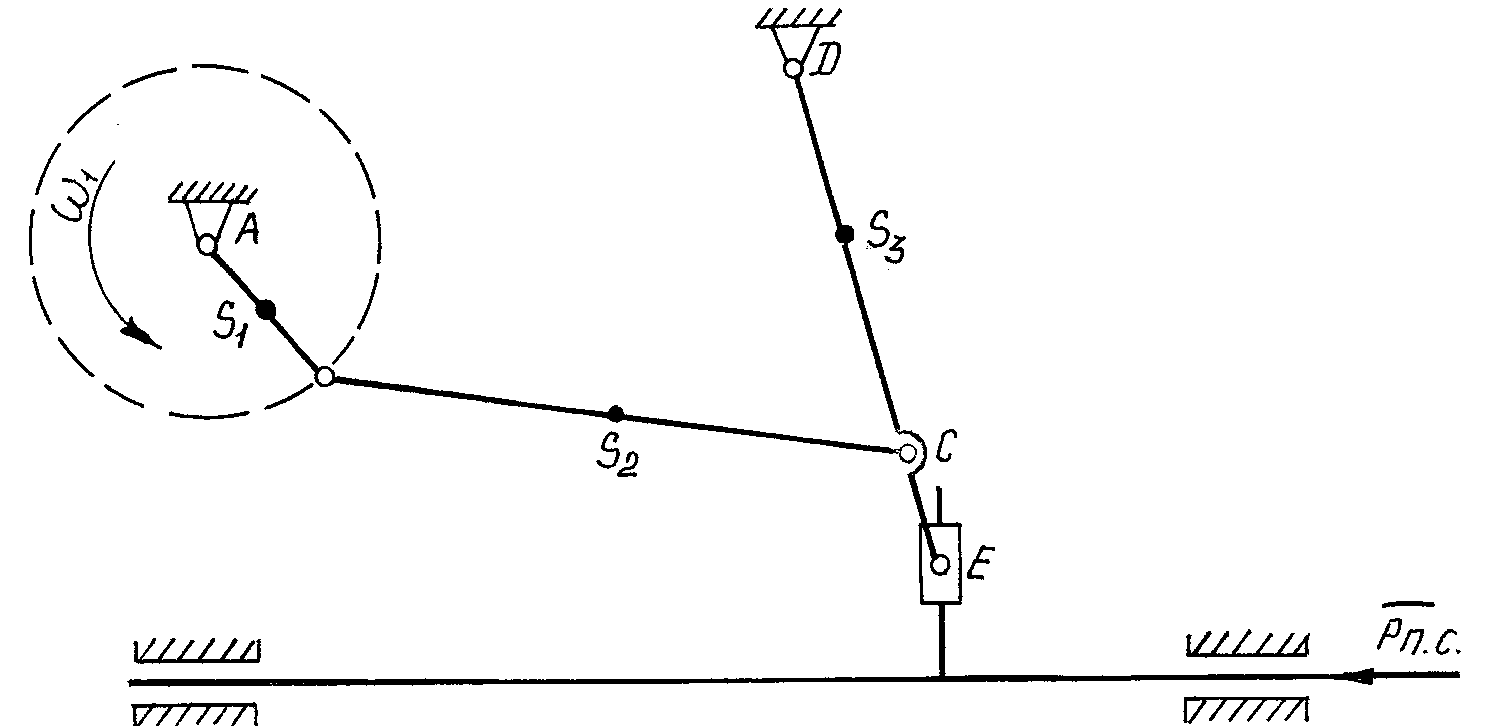

Рисунок 1

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.4	1.5	1.55	1.6	1.45	1.3	1.75	1.6	1.5	1.8
H, мм	200	180	190	200	170	160	105	110	100	110
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25

Спроектировать плоский рычажный механизм (Рисунок 2, табл. 2)

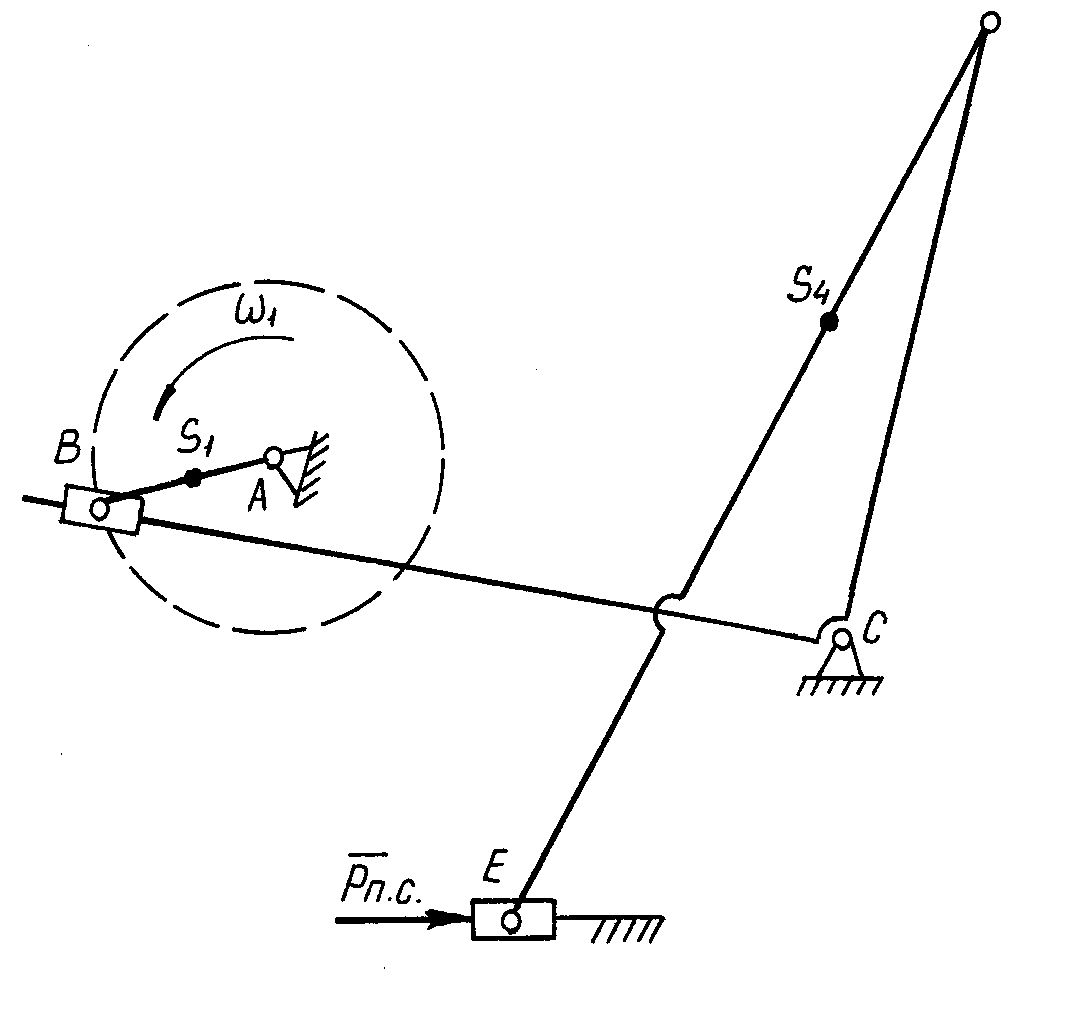

Рисунок 2

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1	1	1	1	1	1	1	1	1	1
H, мм	120	100	110	130	105	140	95	120	130	90
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
	1/3
l_ab > l_ac

Спроектировать плоский рычажный механизм Рисунок 3, табл. 3)

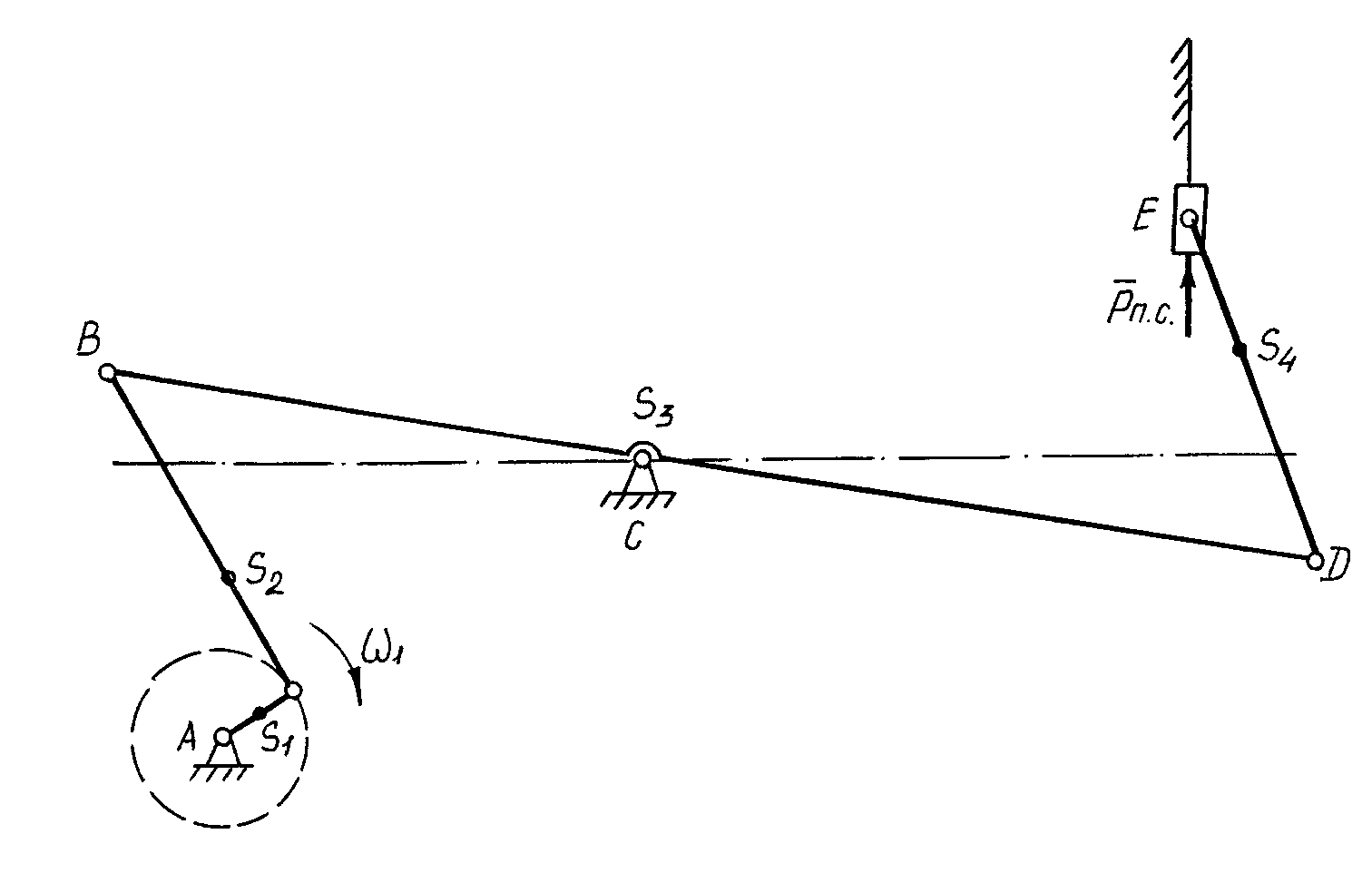

Рисунок 3

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.5	1.4	1.35	1.2	1.25	1.3	1.45	1.3	1.25	1.2
H, мм	105	100	110	95	100	90	80	95	100	110
n, об/мин	210	200	300	320	280	480	390	490	560	390
P_пс	600	700	750	900	1000	500	600	900	840	400
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
,	60–70

Спроектировать плоский рычажный механизм (Рисунок 4, табл. 4)

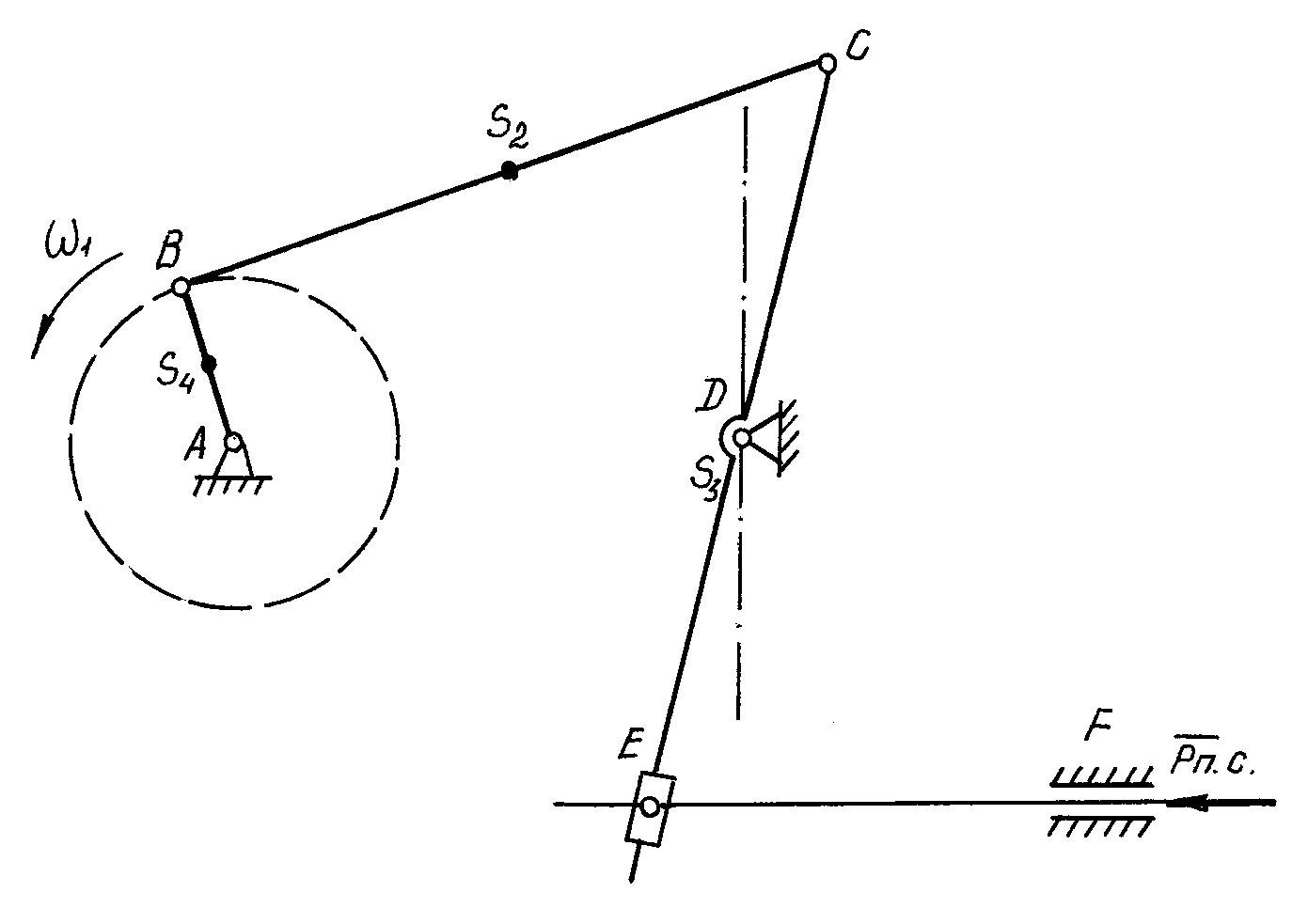

Рисунок 4

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.3	1.25	1.2	1.3	1.35	1.5	1.25	1.4	1.35	1.45
H, мм	90	100	95	105	100	100	100	90	100	110
n, об/мин	490	420	410	500	600	500	580	480	500	500
P_пс	400	500	600	700	450	550	640	750	550	850
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
,	50–70

Спроектировать плоский рычажный механизм (Рисунок 5, табл. 5)

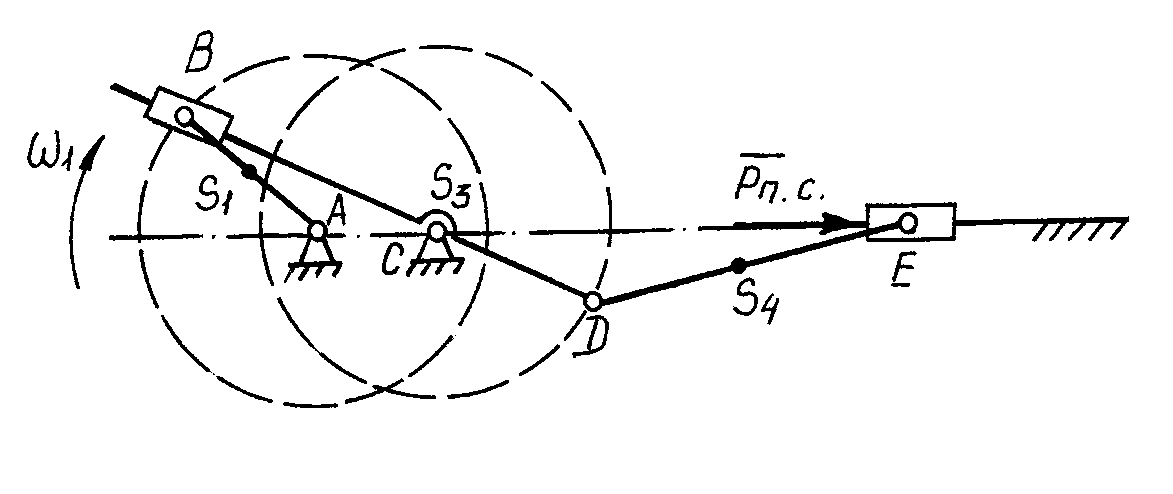

Рисунок 5

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1	1	1	1	1	1	1	1	1	1
H, мм	120	140	150	100	130	105	110	110	80	100
n, об/мин	200	210	240	260	300	300	210	490	240	420
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
	1/3
l_ac = l_bc/2

Спроектировать плоский рычажный механизм (Рисунок 6, табл. 6)

Рисунок 6

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.4	1.3	1.5	1.45	1.4	1.6	1.6	1.55	1.65	1.9
H, мм	150	160	160	140	160	200	105	190	100	110
n, об/мин	600	450	300	400	340	550	400	530	480	320
P_пс	600	650	600	700	640	650	820	750	710	600
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25

Спроектировать плоский рычажный механизм (Рисунок 7, табл. 7)

Рисунок 7

Варианты
	1	2	3	4	5	6	7	8	9	10
K	2.	1.3	1.75	1.6	1. 5	1.3	1.45	1.4	1.55	1.5
H, мм	100	110	105	110	100	160	170	200	190	110
n, об/мин	320	240	210	250	400	450	580	400	530	540
P_пс	600	700	800	900	400	650	500	600	750	800
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25

Спроектировать плоский рычажный механизм (Рисунок 8, табл. 8)

Рисунок 8

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.3	1.35	1.45	1.3	1. 5	1.6	1.45	1.4	1.7	1.55
H, мм	100	120	110	150	105	100	120	105	200	210
n, об/мин	400	380	410	450	470	490	500	420	460	590
P_пс	600	700	650	680	720	500	600	1000	720	700
	1/15	1/20	1/30	1/35	1/25	1/30	1/25	1/30	1/25	1/15

Спроектировать плоский рычажный механизм (Рисунок 9, табл. 9)

Рисунок 9

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.3	1.35	1.4	1.25	1.2	1.5	1.45	1.35	1.2	1.4
H, мм	90	100	110	105	95	105	110	95	100	110
n, об/мин	480	270	390	400	450	210	320	300	420	200
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
,	60–70

Спроектировать плоский рычажный механизм (Рисунок 10, табл. 10)

Рисунок 10

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.5	1.55	1.45	1.6	1.65	1.35	1.45	1.4	1.5	1.6
H, мм	90	100	95	105	100	110	75	70	100	110
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
,	50–60

Спроектировать плоский рычажный механизм (Рисунок 11, табл. 11)

Рисунок 11

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.2	1.4	1.25	1.3	1.35	1.4	1. 5	1.45	1.35	1.3
H, мм	100	110	90	95	100	105	200	190	120	160
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
,	60–70
	1/3
l_d_e =1,3 l_d_c

Спроектировать плоский рычажный механизм (Рисунок 12, табл. 12)

Рисунок 12

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.45	1.3	1.35	1.2	1.25	1.5	1.4	1.2	1.35	1.5
H, мм	80	85	90	95	100	180	200	95	120	100
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
,	60–70
	1/3

Спроектировать плоский рычажный механизм (Рисунок 13, табл. 13)

Рисунок 13

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.45	1.5	1.55	1.4	1.35	1.6	1.65	1.75	1.7	1.3
H, мм	80	70	85	75	90	100	100	105	200	110
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/25	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
	1/3

Спроектировать плоский рычажный механизм (Рисунок 14, табл. 14)

Рисунок 14

Варианты
	1	2	3	4	5	6	7	8	9	10
K	2	2	2	1.8	1.9	1.8	2	1.85	1.95	1.9
H, мм	120	140	130	140	125	180	180	190	210	220
n, об/мин	200	210	240	300	310	490	500	510	450	400
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25

Спроектировать плоский рычажный механизм (Рисунок 15, табл. 15)

Рисунок 15

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1	1	1	1	1	1	1	1	1	1
H, мм	90	100	110	90	95	120	150	140	130	105
n, об/мин	240	420	300	310	200	420	240	210	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
	1/3
l_a_b > l_a_c

Спроектировать плоский рычажный механизм (Рисунок 16, табл. 16)

Рисунок 16

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.45	1.5	1.55	1.6	1.7	1.3	1.4	1.35	1.75	1.9
H, мм	200	180	190	200	170	160	105	110	100	110
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25

Спроектировать плоский рычажный механизм (Рисунок 17, табл. 17)

Рисунок 17

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.45	1.5	1.55	1.4	1.35	1.6	1.65	1.75	1.7	1.3
H, мм	90	70	85	75	90	100	105	110	200	110
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25

Спроектировать плоский рычажный механизм (Рисунок 18, табл. 18)

Рисунок 18

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.45	1.5	1.55	1.4	1.35	1.3	1.35	1.6	1.5	1.8
H, мм	200	180	190	200	170	160	105	110	100	110
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25

Спроектировать плоский рычажный механизм (Рисунок 19, табл. 19)

Рисунок 19

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.25	1.2	1.3	1.35	1.3	1.4	1.45	1.35	1.5	1.2
H, мм	100	105	110	95	90	75	190	110	200	95
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
,	60–70
l_dc =2 l_de

Спроектировать плоский рычажный механизм (Рисунок 20, табл. 20)

Рисунок 20

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.5	1.4	1.45	1.55	1.5	1.35	1.6	1.5	1.3	1.45
H, мм	200	180	190	200	170	160	105	110	100	110
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
	1/3
l_bc =0,71 l_cd

Спроектировать плоский рычажный механизм (Рисунок 21, табл. 21)

Рисунок 21

Варианты
	1	2	3	4	5	6	7	8	9	10
K	1.4	1.5	1.35	1.25	1.3	1.3	1.4	1.5	1.35	1.45
H, мм	120	100	105	110	115	95	110	70	110	80
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
,	60–70
l_dc =0,8 l_de

Спроектировать плоский рычажный механизм (Рисунок 22, табл. 22)

Рисунок 22

Варианты
	1	2	3	4	5	6	7	8	9	10
K	2	2	1.8	1.9	2	1.8	1.95	1.85	1.9	2
H, мм	220	210	180	190	180	140	130	125	120	140
n, об/мин	400	500	530	550	560	450	210	250	420	240
P_пс	600	700	750	650	500	650	800	900	720	700
	1/20	1/30	1/25	1/15	1/20	1/20	1/15	1/20	1/25	1/25
	1/3
