4. Угол наклона треугольника авс к плоскости 2

5. натуральная величина углов между сторонами треугольника АВС

Вариант 3

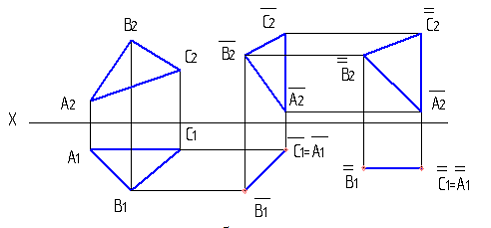

Задан рисунок

По представленному на чертеже решению задачи нельзя определить следующую характеристику … (Ответ 2)

На представленном чертеже определяется … (Ответ 1)

1.натуральная величина треугольника АВС

2. угол наклона треугольника АВС к плоскости ₁

3.натуральная величина углов между сторонами треугольника АВС

4. натуральная величина всех сторон треугольника АВС

Вариант 4

На представленном чертеже определяется ….(Ответ 2)

По представленному на чертеже решению задачи не может быть определена одна из указанных характеристик …(Ответ 3)

1. расстояние от точки В до отрезка прямой АС

2. натуральная величина треугольника АВС

3.угол наклона треугольника АВС к плоскости ₂

4. расстояние от точки А до отрезка прямой

Вариант 5

Требуется треугольник АВС привести в проецирующее положение способом замены плоскостей проекций. Для этого ось Х дополнительной плоскости следует провести …

1 .  А₂Е₂ (правильный ответ)

2.  С₂В₂

3.  А₂С₂

4.  А₁Е₁

Вариант 6

Требуется треугольник АВС привести в проецирующее положение. Для этого ось Х дополнительной плоскости следует провести …

1 А₁С₁

2. А₁В₁

3. С₁В₁

4. А₁Е₁ (правильный ответ)

Вариант 7

По представленному на чертеже решению задачи не может быть определена следующая характеристика … (Ответ 2)

На представленном чертеже определяется … (Ответ 3)

1. натуральная величина всех сторон треугольника АВС

2. угол наклона треугольника АВС плоскости π₁

3. натуральная величина треугольника АВС

4. натуральная величина углов между сторонами треугольника АВС

5. угол наклона треугольника АВС плоскости π₂

Вариант 8

Требуется определить расстояние от точки М до отрезка АВ. Для этого необходимо…

1. в вести дополнительную плоскость  к А₂В₂

2. Ввести две дополнительные плоскости, сначала параллельно ав, а затем  к ав

3. из точки М₂ провести  к А₂В₂

4. из точки М₁ провести  к А₁В₁

5. ввести дополнительную плоскость  к А₁В₁

Содержание

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	1
ДЕ 3. Метрические задачи. Способы преобразования чертежа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	3
Задание 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	3
Задание 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Задание 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	14
Задание 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	22
Содержание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	26

ДИДАКТИЧЕСКАЯ ЕДИНИЦА 3

«МЕТРИЧЕСКИЕ ЗАДАЧИ,

СПОСОБЫ ПРЕОБРАЗОВАНИЯ ЧЕРТЕЖА»

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

для подготовки к тестированию по дисциплине «Начертательная геометрия. Инженерная графика»

для студентов всех направлений

очной формы обучения

Составители:

Балаганская Елена Александровна

Лахина Елена Константиновна
