4. Геометрические фигуры поворачиваются вокруг линии уровня до необходимого положения
Вариант 8
Способ замены плоскостей проекций позволяет…
1. Получить натуральную величину отрезка прямой общего положения
2. определить линию пересечения двух конических поверхностей
3. построить развёртку цилиндрической поверхности
4. построить линию пересечения конуса с цилиндром
5. определить линию пересечения двух цилиндрических поверхностей
Вариант 9
Способ замены плоскостей проекций заключается в последовательной замене основных плоскостей проекций на новые, ___ одной из основных плоскостей проекций.
1. наклоненные под углом 450 к
2. перпендикулярные
3. наклоненные под углом 600 к
4. параллельные
Вариант 10
При преобразовании чертежа способом замены плоскостей проекций дополнительные плоскости проекций по отношению к имеющимся выбираются …
1.перпендикулярно
2.параллельно
3.произвольно
Вариант 11
Н атуральная величина треугольника АВС на чертеже определена способом ….
1. вращения вокруг линии уровня
2. замены плоскостей проекций
3. вращения вокруг проецирующей прямой
4. плоскопараллельного перемещения
Вариант 12
В качестве осей вращения при использовании способов преобразования чертежа используют прямые, …
1. … параллельные и перпендикулярные плоскостям проекций
2. … расположенные произвольно
3. … расположенные под углом 450 к плоскостям проекций
4. … являющиеся линиями наибольшего наклона плоскости
Вариант 13
Способ замены горизонтальной плоскости проекций изображен на чертеже … 3

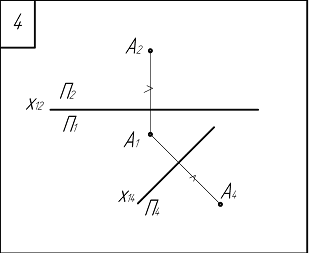

Способ замены фронтальной плоскости проекций изображен на чертеже … 4

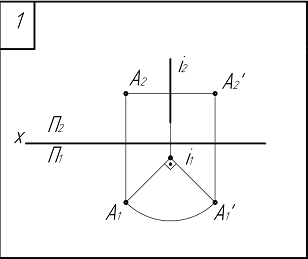

Точка А повернута на угол 900 вокруг горизонтально-проецирующей оси на чертеже … 1
Точка А повернута на угол 900 вокруг фронтально-проецирующей оси на чертеже … 2
Вариант 14
Способ вращения вокруг горизонтально-проецирующей прямой позволяет …
|
1. построить линию пересечения конуса с цилиндром с пересекающимися осями 2. получить натуральную величину отрезка прямой общего положения на фронтальной плоскости проекции 3. построить развёртку конической поверхности 4. определить угол наклона прямой общего положения к горизонтальной плоскости проекции 5. построить развёртку цилиндрической поверхности |
Вариант 15
Угол а между отрезком AB прямой и плоскость П1 определен способом замены плоскости проекции на чертеже …
1 2 3 4
Правильный ответ 3
Вариант 16

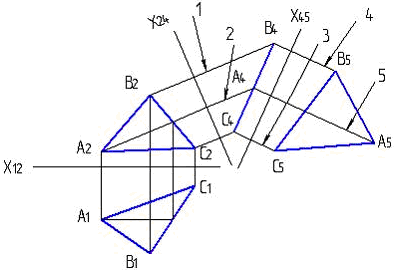

Расстояние от А2 до оси Х24 указано цифрой …
|
1. 1 |
2. 5 |
|
3. 4 |
|
4. 2 |
|
5. 3 |
Вариант 17
Натуральная величина отрезка AB (обозначена A4B4) построена правильно на рисунке …
Правильный ответ В
Вариант 18
На рисунке показано преобразование плоскости общего положения в проецирующую плоскость, выполненное способом …
|
1. плоскопараллельного перемещения 2. вращения вокруг прямой уровня 3. вращения вокруг проецирующей прямой 4. замены плоскостей проекций |
Задание 4
Тема: Применение способов преобразования чертежа к решению задач
Вариант 1
Требуется провести из точки М перпендикуляр к плоскости треугольника АВС. Для этого необходимо...
1.провести из проекций точки М перпендикуляры к проекциям стороны АС
2.ввести дополнительную плоскость проекций, перпендикулярную линии уровня плоскости АВС, и из точки М провести перпендикуляр к вырожденной проекции плоскости треугольника АВС
3.провести из проекций точки М перпендикуляры к проекциям стороны АВ
4.провести из проекций точки М перпендикуляры к проекциям стороны ВС
В ариант 2
По представленному на чертеже решению задачи не может быть определена следующая характеристика:
1. натуральная величина всех сторон треугольника АВС
2. натуральная величина треугольника АВС
3. угол наклона треугольника АВС к плоскости 1
