Приложение

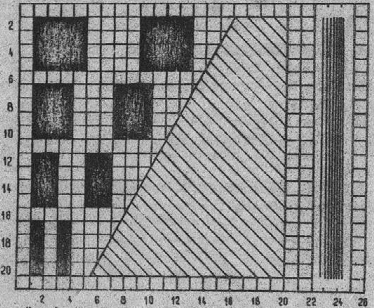

Рис. П1. Испытательное изображение. Масштаб по горизонтали 1 клетка – 2 мкс
Таблица П1
Номер варианта |
Номер строки |
Размер штрихов (1/ l) |
f B, МГц |
Номер варианта |
Номер строки |
Размер штрихов (1/ l) |
f B, МГц |
00 |
2 |
500 |
3,0 |
50 |
4 |
610 |
3,8 |
01 |
3 |
510 |
3,1 |
51 |
5 |
620 |
3,9 |
02 |
4 |
520 |
3,2 |
52 |
7 |
630 |
4,0 |
03 |
5 |
530 |
3,3 |
53 |
8 |
640 |
4,1 |
04 |
7 |
540 |
3,4 |
54 |
9 |
650 |
4,2 |
05 |
8 |
550 |
3,5 |
55 |
10 |
660 |
4,3 |
06 |
9 |
560 |
3,6 |
56 |
12 |
670 |
4,4 |
07 |
10 |
570 |
3,7 |
57 |
13 |
680 |
4,5 |
08 |
12 |
580 |
3,8 |
58 |
14 |
690 |
4,6 |
09 |
13 |
590 |
3,9 |
59 |
15 |
500 |
3,4 |
10 |
14 |
600 |
4,0 |
60 |
17 |
510 |
3,5 |
11 |
15 |
610 |
4,1 |
61 |
18 |
520 |
3,6 |
12 |
17 |
620 |
4,2 |
62 |
19 |
530 |
3,7 |
13 |
18 |
630 |
4,3 |
63 |
20 |
540 |
3,8 |
14 |
19 |
640 |
4,4 |
64 |
2 |
550 |
3,9 |
15 |
20 |
650 |
4,5 |
65 |
3 |
560 |
4,0 |
16 |
2 |
660 |
4,6 |
66 |
4 |
570 |
4,1 |
17 |
3 |
670 |
4,7 |
67 |
5 |
580 |
4,2 |
18 |
4 |
680 |
4,8 |
68 |
7 |
590 |
4,3 |
19 |
5 |
500 |
3,1 |
69 |
8 |
600 |
4,2 |
20 |
7 |
510 |
3,2 |
70 |
9 |
610 |
4,1 |
Продолжение табл. П1
Номер варианта |
Номер строки |
Размер штрихов (1/ l) |
f B, МГц |
Номер варианта |
Номер строки |
Размер штрихов (1/ l) |
f B, МГц |
21 |
8 |
520 |
3,3 |
71 |
10 |
620 |
4,0 |
22 |
9 |
530 |
3,4 |
72 |
12 |
630 |
3,9 |
23 |
10 |
540 |
3,5 |
73 |
13 |
640 |
3,8 |
24 |
12 |
550 |
3,6 |
74 |
14 |
650 |
3,5 |
25 |
13 |
560 |
3,7 |
75 |
15 |
660 |
3,6 |
26 |
14 |
570 |
3,8 |
76 |
17 |
670 |
3,7 |
27 |
15 |
580 |
3,9 |
77 |
18 |
680 |
3,8 |
28 |
17 |
590 |
4,0 |
78 |
19 |
690 |
3,9 |
29 |
18 |
600 |
4,1 |
79 |
20 |
500 |
3,2 |
30 |
19 |
610 |
4,2 |
80 |
2 |
550 |
3,3 |
31 |
20 |
620 |
4,3 |
81 |
3 |
560 |
3,4 |
32 |
2 |
630 |
4,4 |
82 |
4 |
570 |
3,5 |
33 |
3 |
640 |
4,5 |
83 |
5 |
580 |
3,6 |
34 |
4 |
650 |
4,6 |
84 |
7 |
590 |
3,7 |
35 |
5 |
660 |
4,7 |
85 |
8 |
600 |
3,8 |
36 |
7 |
670 |
4,8 |
86 |
9 |
610 |
3,7 |
37 |
8 |
680 |
4,9 |
87 |
10 |
620 |
3,6 |
38 |
9 |
690 |
5,0 |
88 |
12 |
630 |
3,5 |
39 |
10 |
500 |
3,1 |
89 |
13 |
640 |
3,4 |
40 |
12 |
510 |
3,2 |
90 |
14 |
600 |
3,3 |
41 |
13 |
520 |
3,3 |
91 |
15 |
610 |
3,4 |
42 |
14 |
530 |
3,4 |
92 |
17 |
620 |
3,5 |
43 |
15 |
540 |
3,5 |
93 |
18 |
630 |
3,6 |
44 |
17 |
550 |
3,4 |
94 |
19 |
640 |
3,7 |
45 |
18 |
560 |
3,3 |
95 |
20 |
650 |
3,8 |
46 |
19 |
570 |
3,4 |
96 |
2 |
660 |
3,7 |
47 |
20 |
580 |
3,5 |
97 |
3 |
670 |
3,8 |
48 |
2 |
590 |
3,6 |
98 |
4 |
680 |
3,9 |
49 |
3 |
600 |
3,7 |
99 |
5 |
690 |
4,0 |
Таблица П2
Номер варианта |
Цвет полос |
Номер варианта |
Цвет полос |
|||||||||
00 |
Кр 1 |
Кр 4 |
Жел 1 |
Жел 2 |
25 |
Син 1 |
Син 3 |
Пур 1 |
Пур 2 |
|||
01 |
Кр 2 |
Кр 4 |
Жел 1 |
Жел 3 |
26 |
Син 1 |
Син 4 |
Пур 1 |
Пур 3 |
|||
02 |
Кр 1 |
Кр 3 |
Жел 1 |
Жел 4 |
27 |
Син 1 |
Син 2 |
Пур 1 |
Пур 4 |
|||
03 |
Кр 3 |
Кр 4 |
Жел 2 |
Жел 4 |
28 |
Гол 1 |
Гол 2 |
Жел 1 |
Жел 3 |
|||
04 |
Кр 1 |
Кр 4 |
Зел 1 |
Зел 4 |
29 |
Гол 1 |
Гол 3 |
Жел 1 |
Жел 4 |
|||
05 |
Кр 1 |
Кр 3 |
Зел 1 |
Зел 4 |
30 |
Гол 1 |
Гол 4 |
Жел 1 |
Жел 3 |
Продолжение табл. П2
Номер варианта |
Цвет полос |
Номер варианта |
Цвет полос |
|||||||||
06 |
Кр 1 |
Кр 2 |
Зел 1 |
Зел 4 |
31 |
Гол 1 |
Гол 2 |
Кр 2 |
Кр 4 |
|||
07 |
Зел 1 |
Зел 2 |
Пур 1 |
Пур 4 |
32 |
Син 1 |
Син 4 |
Зел 1 |
Зел 2 |
|||
08 |
Зел 1 |
Зел 4 |
Пур 1 |
Пур 3 |
33 |
Син 1 |
Син 2 |
Зел 1 |
Зел 4 |
|||
09 |
Зел 1 |
Зел 3 |
Пур 1 |
Пур 4 |
34 |
Син 1 |
Син 3 |
Зел 1 |
Зел 4 |
|||
10 |
Зел 1 |
Зел 4 |
Пур 1 |
Пур 2 |
35 |
Син 1 |
Син 3 |
Зел 2 |
Зел 4 |
|||
11 |
Зел 1 |
Зел 3 |
Пур 2 |
Пур 4 |
36 |
Син 1 |
Син 4 |
Гол 1 |
Гол 3 |
|||
12 |
Зел 1 |
Зел 2 |
Гол 1 |
Гол 4 |
37 |
Син 1 |
Син 3 |
Гол 1 |
Гол 4 |
|||
13 |
Зел 1 |
Зел 4 |
Гол 1 |
Гол 3 |
38 |
Син 1 |
Син 2 |
Гол 2 |
Гол 4 |
|||
14 |
Зел 1 |
Зел 3 |
Гол 1 |
Гол 4 |
39 |
Син 1 |
Син 4 |
Гол 2 |
Гол 3 |
|||
15 |
Зел 1 |
Зел 4 |
Гол 1 |
Гол 2 |
40 |
Син 1 |
Син 2 |
Жел 3 |
Жел 4 |
|||
16 |
Зел 1 |
Зел 3 |
Гол 2 |
Гол 4 |
41 |
Син 1 |
Син 4 |
Жел 1 |
Жел 2 |
|||
17 |
Зел 2 |
Зел 4 |
Гол 1 |
Гол 2 |
42 |
Син 1 |
Син 3 |
Жел 2 |
Жел 4 |
|||
18 |
Зел 1 |
Зел 4 |
Жел 1 |
Жел 3 |
43 |
Син 1 |
Син 4 |
Жел 2 |
Жел 3 |
|||
19 |
Зел 1 |
Зел 3 |
Жел 1 |
Жел 4 |
44 |
Гол 1 |
Гол 2 |
Кр 1 |
Кр 4 |
|||
20 |
Зел 1 |
Зел 2 |
Жел 1 |
Жел 3 |
45 |
Гол 1 |
Гол 4 |
Кр 1 |
Кр 3 |
|||
21 |
Зел 1 |
Зел 3 |
Жел 1 |
Жел 2 |
46 |
Гол 1 |
Гол 3 |
Кр 2 |
Кр 4 |
|||
22 |
Кр 1 |
Кр 2 |
Син 1 |
Син 2 |
47 |
Кр 1 |
Кр 2 |
Пур 1 |
Пур 3 |
|||
23 |
Кр 1 |
Кр 3 |
Син 1 |
Син 4 |
48 |
Кр 1 |
Кр 4 |
Пур 1 |
Пур 2 |
|||
24 |
Кр 1 |
Кр 4 |
Син 2 |
Син 4 |
49 |
Кр 1 |
Кр 3 |
Пур 1 |
Пур 2 |
Таблица П3
Цвет полос |
Красный |
Желтый |
Зеленый |
||||||||||
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
||
С и г н а л ы |
E’R |
1 |
0,75 |
0,5 |
1 |
1 |
0,75 |
0,5 |
1 |
0 |
0,2 |
0,1 |
0,5 |
E’G |
0 |
0,2 |
0,1 |
0,5 |
1 |
0,75 |
0,5 |
1 |
1 |
0,75 |
0,5 |
1 |
|
E’B |
0 |
0,2 |
0,1 |
0,5 |
0 |
0 |
0 |
0,5 |
0 |
0,2 |
0,1 |
0,5 |
Таблица П4
Цвет полос |
Голубой |
Синий |
Пурпурный |
Серый |
||||||||||
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
|||
С и г н а л ы |
E’R |
0 |
0 |
0 |
0,5 |
0 |
0,2 |
0,1 |
0,5 |
1 |
0,75 |
0,5 |
1 |
0,5 |
E’G |
1 |
0,75 |
0,5 |
1 |
0 |
0,2 |
0,1 |
0,5 |
0 |
0 |
0 |
0,5 |
0,5 |
|
E’B |
1 |
0,75 |
0,5 |
1 |
1 |
0,75 |
0,5 |
1 |
1 |
0,75 |
0,5 |
1 |
0,5 |

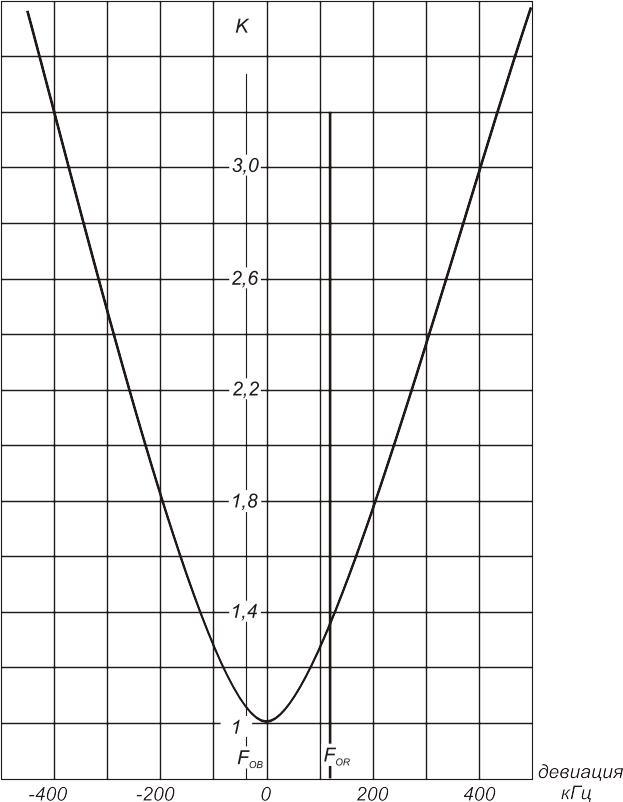

Рис. П2. Частотная характеристика высокочастотного предыскажения в линейном масштабе Fоr=4406,25 кГц , Fс=4286 кГц ,Fов=4250 кГц. Амплитуда поднесущей А=к·Ао, где Ао=0.115
Рис. П3. Модуляционная характеристика для сигнала Dа

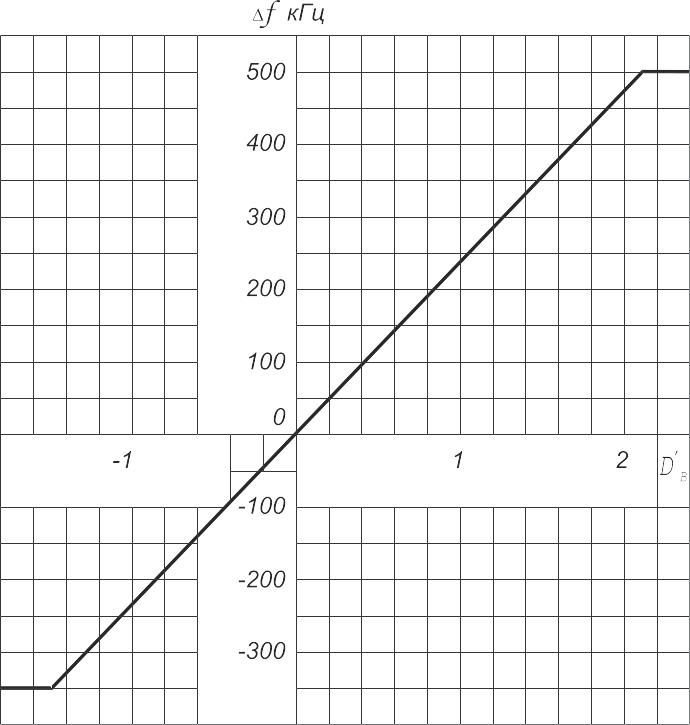

Рис. П4. Модуляционная характеристика для сигнала Dв
