3. Итоговые вопросы
Организация адресного пространства объектов управления.
Идентификация объектов управления и устройств при использовании шины ISA.
Построение схем селекции адресов.
Дешифрация адресов в интерфейсах и объектах управления; элементная база.
Организация параллельных каналов обмена между удаленными объектами; элементная база.
Элементная база для записи информации в интерфейсах и объектах управления, использование в разных режимах обмена.
Формирователи задержек в интерфейсах.
Как выглядит временная диаграмма сигнала 0WRITE относительно сигнала WRITE, если известно, что длительность импульса, формируемого верхним одновибратором на микросхеме D41, составляет около 100 нс, а формируемого нижним одновибратором – около 700 нс?
Селекторы адресов в интерфейсах и объектах.
Приложение 1 Аналоги микросхем, используемых в лабораторных работах
Зарубежные аналоги отечественных микросхем |
|
Отечественные аналоги зарубежных микросхем |
||
К555АГ3 |
SN74LS123 |
|
SN74LS00 |
К555ЛА3 |
К555АП6 |
SN74LS245 |
|
SN74LS02 |
К555ЛЕ1 |
К555ИВ1 |
SN74LS148 |
|
SN74LS04 |
К555ЛН1 |
К555ИД7 |
SN74LS138 |
|
SN74LS30 |
К555ЛА2 |
К555ИП6 |
SN74LS242 |
|
SN74LS32 |
К555ЛЛ1 |
К555ИР8 |
SN74LS164 |
|
SN74LS74 |
К555ТМ2 |
К555ИР23 |
SN74LS374 |
|
SN74LS86 |
К555ЛП5 |
К555ЛА2 |
SN74LS30 |
|
SN74LS123 |
К555АГ3 |
К555ЛА3 |
SN74LS00 |
|
SN74LS125 |
К555ЛП8 |
К555ЛЕ1 |
SN74LS02 |
|
SN74LS138 |
К555ИД7 |
К555ЛЛ1 |
SN74LS32 |
|
SN74LS148 |
К555ИВ1 |
К555ЛН1 |
SN74LS04 |
|
SN74LS164 |
К555ИР8 |
К555ЛП5 |
SN74LS86 |
|
SN74LS175 |
К555ТМ8 |
К555ЛП8 |
SN74LS125 |
|
SN74LS242 |
К555ИП6 |
К555ТМ2 |
SN74LS74 |
|
SN74LS245 |
К555АП6 |
К555ТМ8 |
SN74LS175 |
|
SN74LS374 |
К555ИР23 |
К559ИП13 |
DP8307 |
|
DP8307 |
К559ИП13 |
К559ИП14 |
DP8308 |
|
DP8308 |
К559ИП14 |

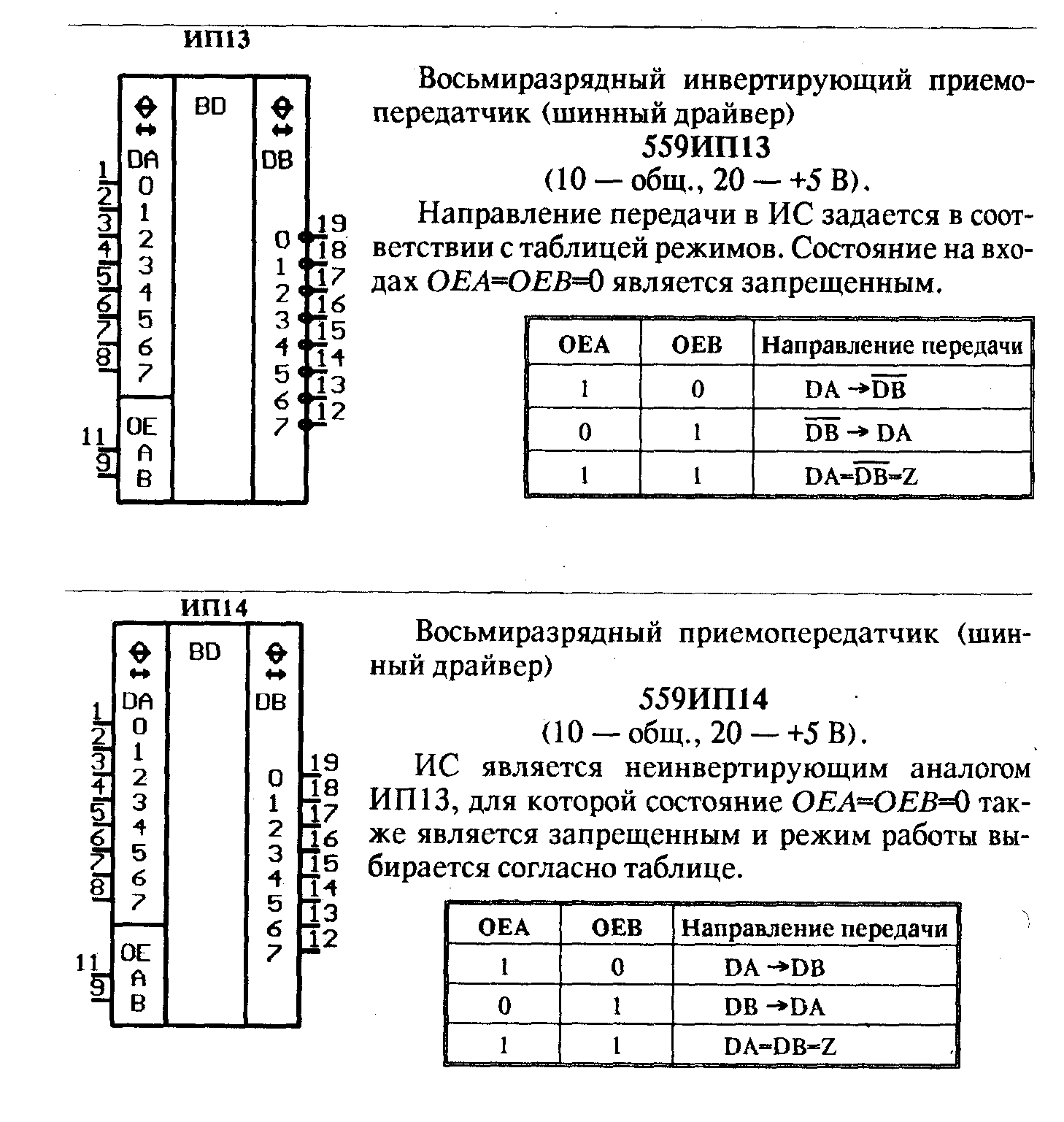

Приложение 2 Справочные данные по специальным микросхемам Микросхемы к559ип13, к559ип14
Микросхема км1804вр3
М икросхема КМ1804ВР3 представляет собой управляемый шифратор. Она обеспечивает кодирование восьми входов D7—D0 и выдачу соответствующего позиционного кода на три выхода Z2—Z0 с тремя состояниями, а также сигнала наличия любого количества сигналов на входах EEX2 в качестве флага и для управления шифратором с низшим приоритетом. Для более сложного устройства требуется применение нескольких микросхем КМ1804ВР3.
